ГОСТ 11947-90 Комплекты светофильтров-линз и линз для линзовых светофоров железнодорожного транспорта. Технические условия

5 коп. БЗ 6—90/455
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
КОМПЛЕКТЫ СВЕТОФИЛЬТРОВ-ЛИНЗ
И ЛИНЗ ДЛЯ ЛИНЗОВЫХ СВЕТОФОРОВ
ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
ТЕХНИЧЕСКИЕ УСЛОВИЯ
I
ГОСТ 1 1 9 4 7 -9 0
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
Издание официальное
**
ìåòðîëîãèÿ ñòàíäàðòèçàöèÿ è ñåðòèôèêàöèÿ

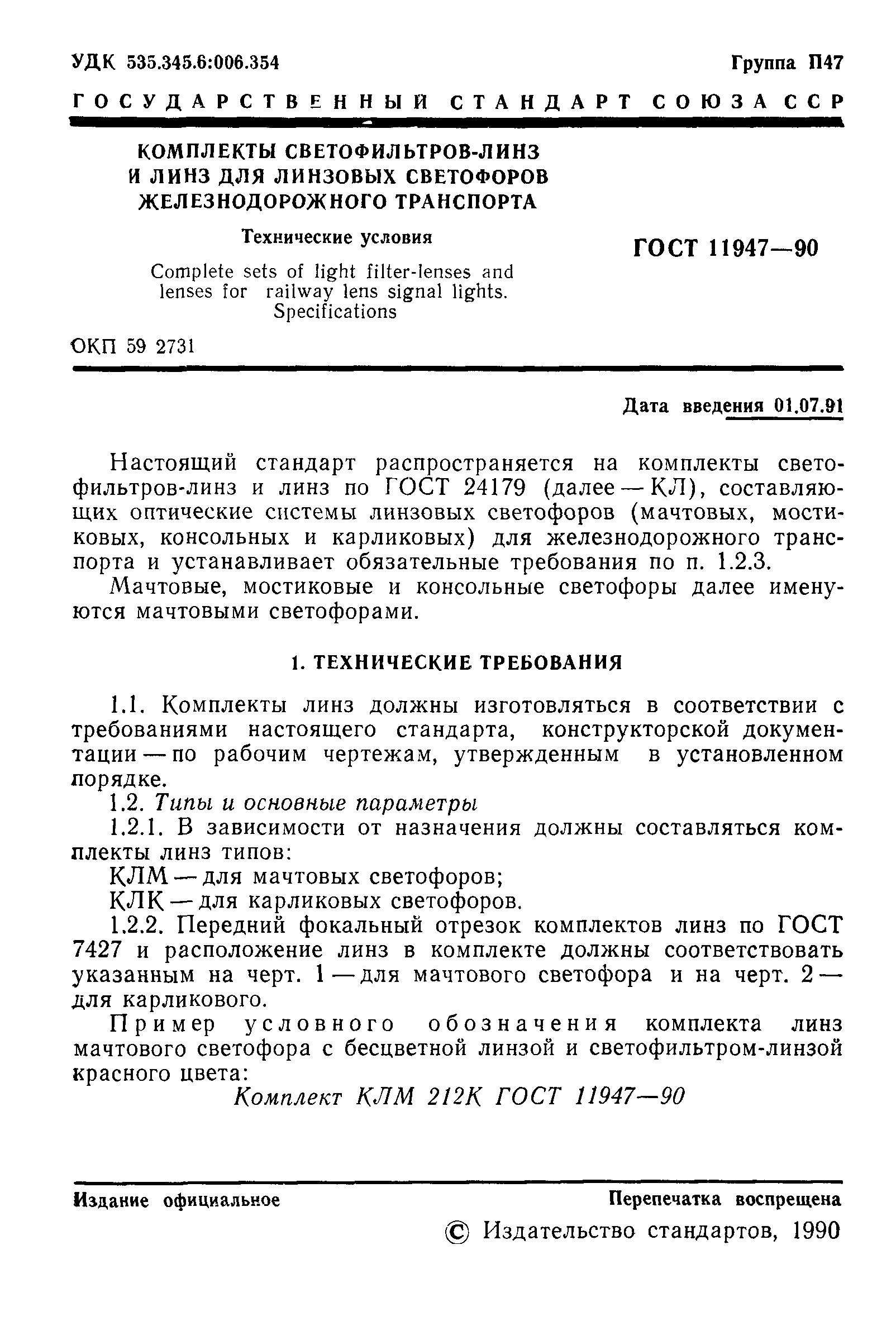

УДК 535.345.6:006.354 Группа П47
ГОСУДАРСТВЕННЫЙ стандарт СОЮЗА ССР
КОМПЛЕКТЫ СВЕТОФИЛЬТРОВ-ЛИНЗ
И ЛИНЗ ДЛЯ ЛИНЗОВЫХ СВЕТОФОРОВ
ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
Технические условии г о с т , , М 7 _ М
Complete sets of lighi filter-lenses and
lenses lor railway lens signal lights.
Specifications
ОКП 59 2731
Дата введения 01.07.91
Настоящий стандарт распространяется на комплекты свето­
фильтров-линз и линз по ГОСТ 24179 (далее — КЛ), составляю­
щих оптические системы линзовых светофоров (мачтовых, мости-
ковых, консольных и карликовых) для железнодорожного транс­
порта и устанавливает обязательные требования по н. 1.2.3.
Мачтовые, мостнковые и консольные светофоры далее имену­
ются мачтовыми светофорами.
I. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Комплекты линз должны изготовляться в соответствии с
требованиями настоящего стандарта, конструкторской докумен­
тации— по рабочим чертежам, утвержденным в установленном
порядке.
1.2. Типы и основные параметры
1.2.1. В зависимости от назначения должны составляться ком­
плекты линз типов:
КЛМ — для мачтовых светофоров;
КЛК — для карликовых светофоров.
1.2.2. Передний фокальный отрезок комплектов линз по ГОСТ
7427 и расположение линз в комплекте должны соответствовать
указанным на черт. 1—для мачтового светофора и на черт. 2 —
для карликового.
Пример условного обозначения комплекта линз
мачтового светофора с бесцветной линзой и светофнльтром-лннзой
красного цвета:
Комплект КЛМ 2 П К ГОСТ 11947-90
Издание официальное Перепечатка воспрещена
© Издательство стандартов, 1990

С. 2 ГОСТ 11947-90
То же, комплекта линз карликового светофора с бесцветной
линзой и светофильтром-линзой лунно-белого цвета:
Комплект КПК КОЛБ ГОСТ N 947-90.
1.2.3. Сила света по оптической оси комплектов линз с источ­
ником, обеспечивающим номинальное значение средней сферичес­
кой силы света 10 кл, должна соответствовать значениям, указан­
ным ы табл. 1.
Т а б л и ц а 1
Ц м т спвтофильт-
рОЙ-ЛМИ). плодник*
в комплект
Осевая сила света ком г.квта л «из
светофоров, кд. ив хенсс
нвчтозого Карликового
К р а сн ы й I860 1000
Ж е л ты й 3100 2000
З ел ены й 19.50 1250
С и н и й 130 90
Л у н н о белый 2 50 0 1800
Допускается применение контрольных ламп со средней сфери­
ческой силой света, отличающейся от номинальной. В этом случае
измеренная сила света комплектов должна быть приведена к но­
минальному значению 10 кд.
1.3. Маркировка
Маркировка транспортной тары должна иметь предупреди­
тельные знаки по ГОСТ 14192: «Осторожно, хрупкое!», «Верх, не
кантовать» и надписи, содержащие обозначение тина комплекта
линз, цвет светофильтра-линзы.
1.4. Упаковка
1.4.1. Каждая линза и каждый светофильтр-линза отдельно, а
затем собранные в комплект должны быть завернуты в прочную
оберточную бумагу по ГОСТ 8273.
1.4.2. Комплекты линз должны быть упакованы в дощатые не-
разборные ящики по ГОСТ 2991 с дополнительным креплением
в виде обтяжки проволокой или обивки стальной лентой по ГОСТ
3-560. Комплекты линз в ящике должны быть проложены древес­
ной стружкой по ГОСТ 5244. В ящике должны быть упакованы
комплекты линз одного типа со светофильтрами одного цвета.
Масса брутто ящика не должна превышать 50 кг.
1.4.3. В каждый ящик должен быть вложен документ, содер­
жащий следующие данные:
наименование предприятия-изготовителя или его товарный
знак;
тип комплекта линз;
количество комплектов линз;

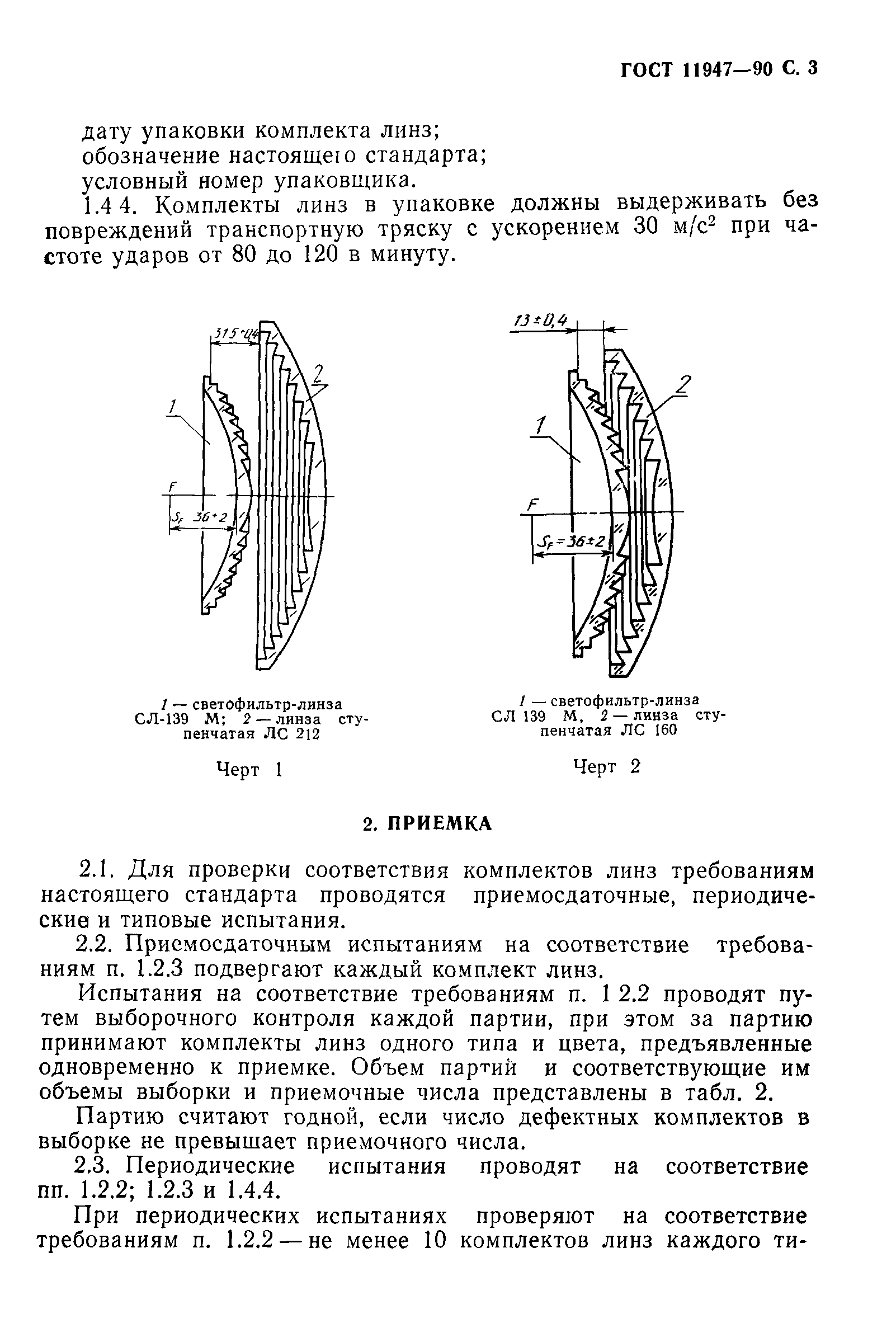

ГОСТ 11947-90 С. 3
дату упаковки комплекта линз;
обозначение настоящего стандарта;
условный номер упаковщика.
1.4.4. Комплекты линз в упаковке должны выдерживать без
повреждений транспортную тряску с ускорением 30 м/с* при ча­
стоте ударов от 80 до 120 в минуту.
Черт. I Чсрг. 2
2. ПРИЕМКА
2.1. Для проверки соответствия комплектов линз требованиям
настоящего стандарта проводятся приемосдаточные, периодиче­
ские и типовые испытания.
2.2. Приемосдаточным испытаниям на соответствие требова­
ниям п. 1.2.3 подвергают каждый комплект линз.
Испытания на соответствие требованиям п. 1.2.2 проводят пу­
тем выборочного контроля каждой партии, при этом за партию
принимают комплекты линз одного типа и цвета, предъявленные
одновременно к приемке. Объем партий и соответствующие им
объемы выборки и приемочные числа представлены в табл. 2.
Партию считают годной, если число дефектных комплектов в
выборке не превышает приемочного числа.
2.3. Периодические испытания проводят на соответствие
пп. 1.2.2; 1.2.3 и 1.4.4.
При периодических испытаниях проверяют на соответствие
требованиям п. 1.2.2 — нс менее 10 комплектов линз каждого ти-

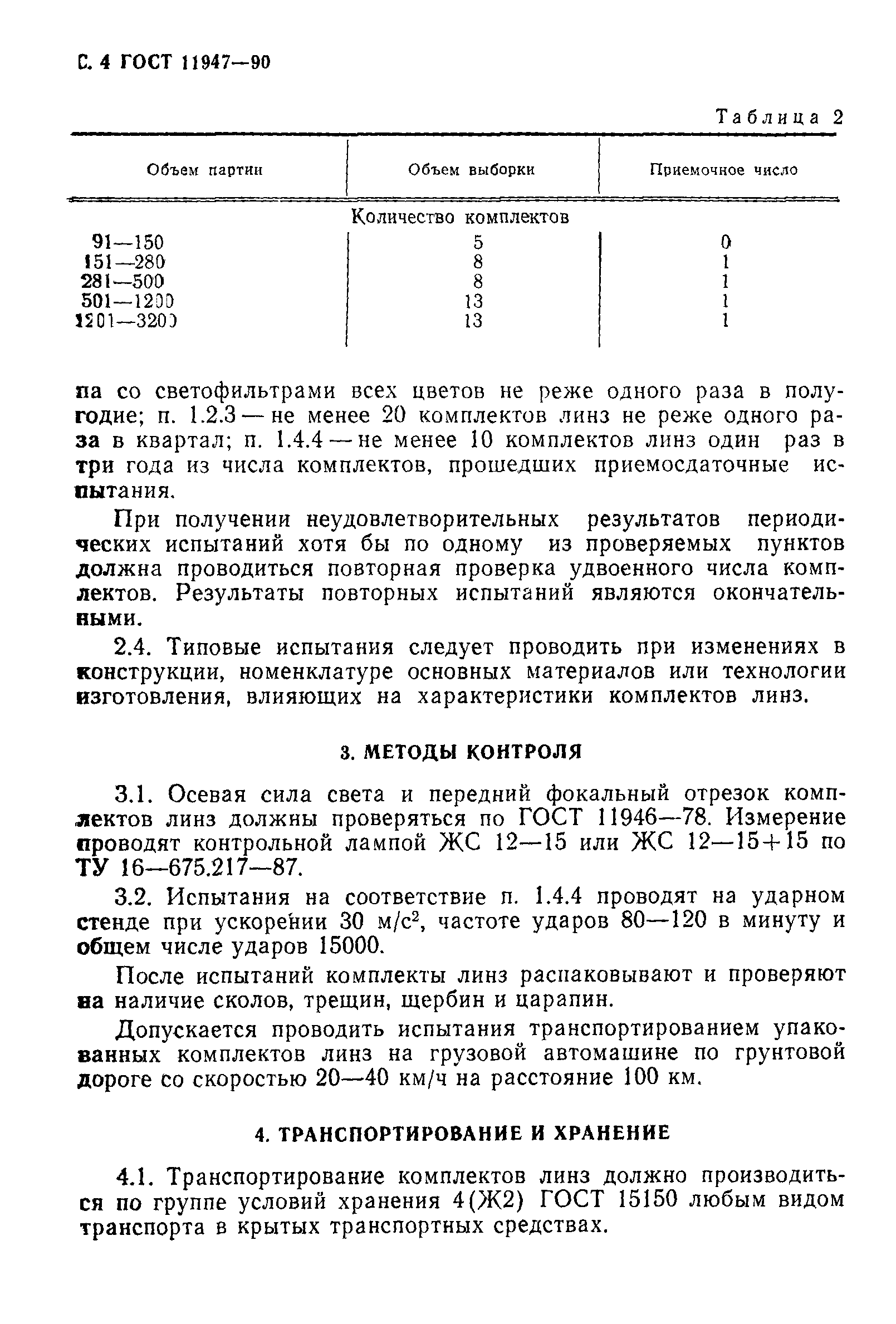

С. 4 ГОСТ 11947-90
Т а б л и ц а 2
O f r b t v п а р т и и О б ъ е м в ы б о р к и П о я е н о ч и о е ч и с л о
К о л и ч е с т в о к о м п л е к т о в
9 1 — 1 5 0 5 0
1 5 1 -2 8 0 8 1 ‘ '
2 3 I -5 0 D 8 1 1
5 0 1 -1 2 0 0 13 1
1 2 0 1 - 3 2 0 0 13 1
па со светофильтрами всех цветов не реже одного раза в полу­
годие; п. 1.2.3— не менее 20 комплектов линз не реже одного ра­
за в квартал; п. 1.4.4 — не менее 10 комплектов линз один раз в
три года из числа комплектов, прошедших приемосдаточные ис­
пытания.
При получении неудовлетворительных результатов периоди­
ческих испытаний хотя бы по одному из проверяемых пунктов
должна проводиться повторная проверка удвоенного числа комп­
лектов. Результаты повторных испытаний являются окончатель­
ными.
2.4. Типовые испытания следует проводить при изменениях в
конструкции, номенклатуре основных материалов или технологии
изготовления, влияющих на характеристики комплектов линз.
3. МЕТОДЫ КОНТРОЛЯ
3.1. Осевая сила света н передний фокальный отрезок комп­
лектов линз должны проверяться по ГОСТ 11946—78. Измерение
проводят контрольной лампой ЖС 12—15 или ЖС 12—15+15 по
ТУ 16-675.217-87.
3.2. Испытания на соответствие п. 1.4.4 проводят на ударном
стенде при ускорении 30 м/с2, частоте ударов 80—120 в минуту и
общем числе ударов 15000.
После испытаний комплекты линз распаковывают к проверяют
ва наличие сколов, трещин, щербин и царапин.
Допускается проводить испытания транспортированием упако­
ванных комплектов линз на грузовой автомашине по грунтовой
дороге со скоростью 20—40 км/ч на расстояние 100 км.
4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. Транспортирование комплектов линз должно производить­
ся по группе условий хранения 4(Ж2) ГОСТ 15150 любым видом
транспорта в крытых транспортных средствах.

ГОСТ П 947—90 С. 5
4.2. При транспортировании ящики с упакованными комплек­
тами линз должны плотно прилегать друг к другу и к стенкам
транспортного средства.
4.3. Хранение упакованных комплектов линз — по группе усло­
вий хранения 4(Ж2) ГОСТ 15150 только в сухих закрытых поме­
щениях. воздух в которых не должен содержать агрессивных па­
ров и газов.
5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
5.1. Изготовитель гарантирует соответствие комплектов линз
требованиям настоящего стандарта при соблюдении условий хра­
нения и эксплуатации.
Гарантийный срок эксплуатации комплектов линз — 5 лет са­
дня ввода в эксплуатацию.

С. 6 ГОСТ 1 1 9 4 7 -9 0
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством путей сообщения
СССР
РАЗРАБОТЧИКИ
Л. П. Юдин (руководитель темы), Г. Ю. Боровченко. М. А. Му­
рашова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета СССР по стандартам от 25.06.90
№ 1823
3. Срок первой проверки — 1994 г.
Периодичность проверки — 5 лет
4. ВЗАМЕН ГОСТ 11947—78
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕН­
ТЫ
Обозначение НТД. на который
даиа ссылка Номеп пункта
ГОСТ 2991-85 1.4.2
ГОСТ 3560-73 1 4.2
ГОСТ 5244—79 142
ГОСТ 7427-76 1.2.2
ГОСТ 8273—75 14 I
ГОСТ 11946-78 3.1
ГОСТ 14192-77 1.3
ГОСТ 15150-69 4 1; 4 3
ГОСТ 24179—80 Вводная часть
ТУ 16-675 217-87 3.1
