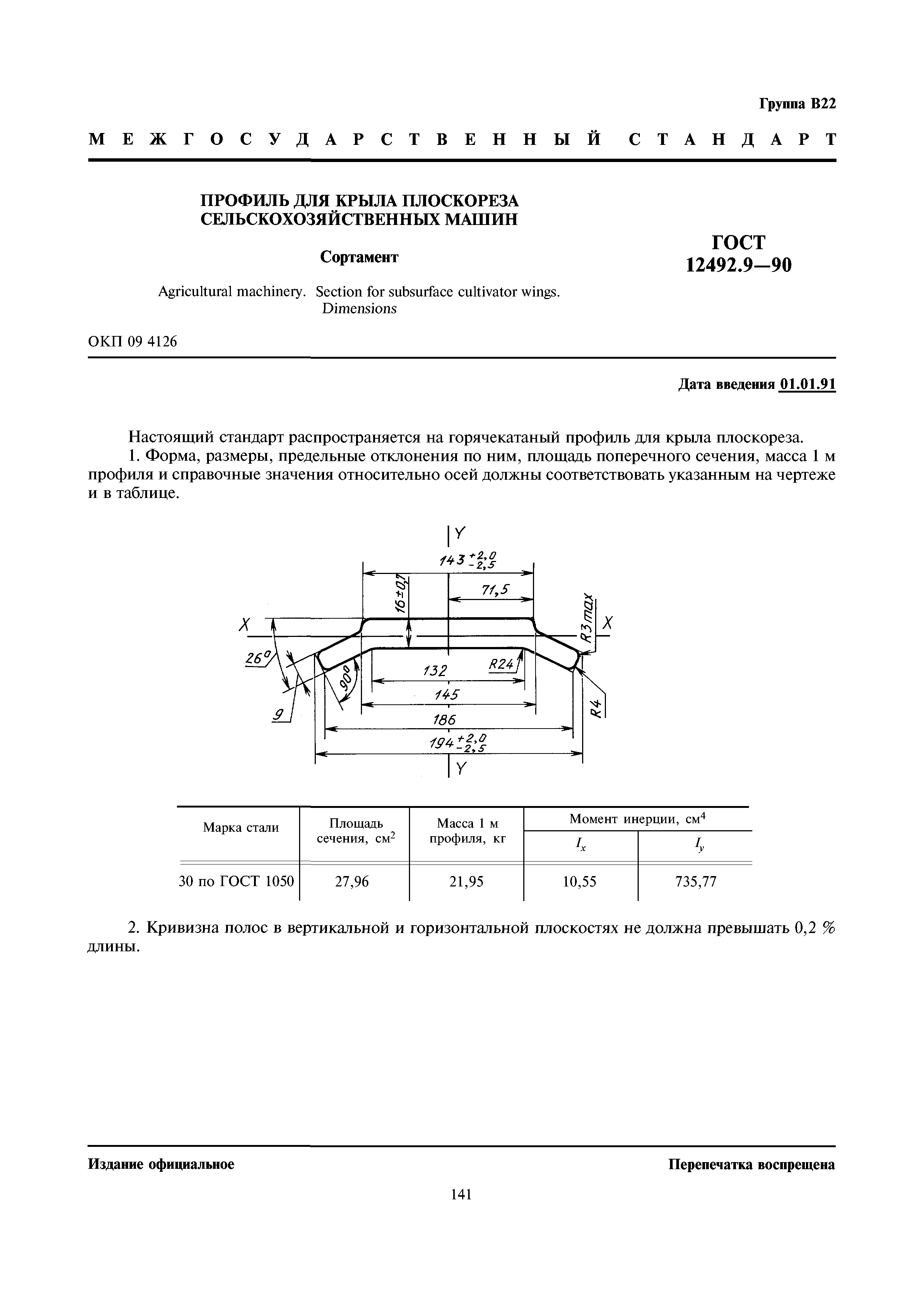

ГОСТ 12492.9-90 Профиль для крыла плоскореза сельскохозяйственных машин. Сортамент

Группа В22
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛЬ ДЛЯ КРЫЛА ПЛОСКОРЕЗА
СЕЛ ЬСКОХОЗЯ ЙСТВЕНН ЫХ МАШ И Н
ГОСТ
Сортамент 1 2 4 9 2 .9 - 9 0
Agricultural machinery. Section for subsurface cultivator wings.
Dimensions
ОКП 09 4126
Дата введения 01.01.91
Настоящий стандарт распространяется на горячекатаный профиль для крыла плоскореза.
1. Форма, размеры, предельные отклонения по ним, площадь поперечного сечения, масса 1 м
профиля и справочные значения относительно осей должны соответствовать указанным на чертеже
и в таблице.
Марка стали
Плошади Масса 1 м Момент инерции. сч4
сечения, см5 п р о ф и л я . К !
30 по ГОСТ 1050 27.96 21,95 10.55 735,77
2. Кривизна полос в вертикальной и горизонтальной плоскостях не должна превышать 0.2 %
длины.
Издание официальное Перепечатка воспрещена
141
ýêñïåðòèçà ñòðîèòåëüñòâà

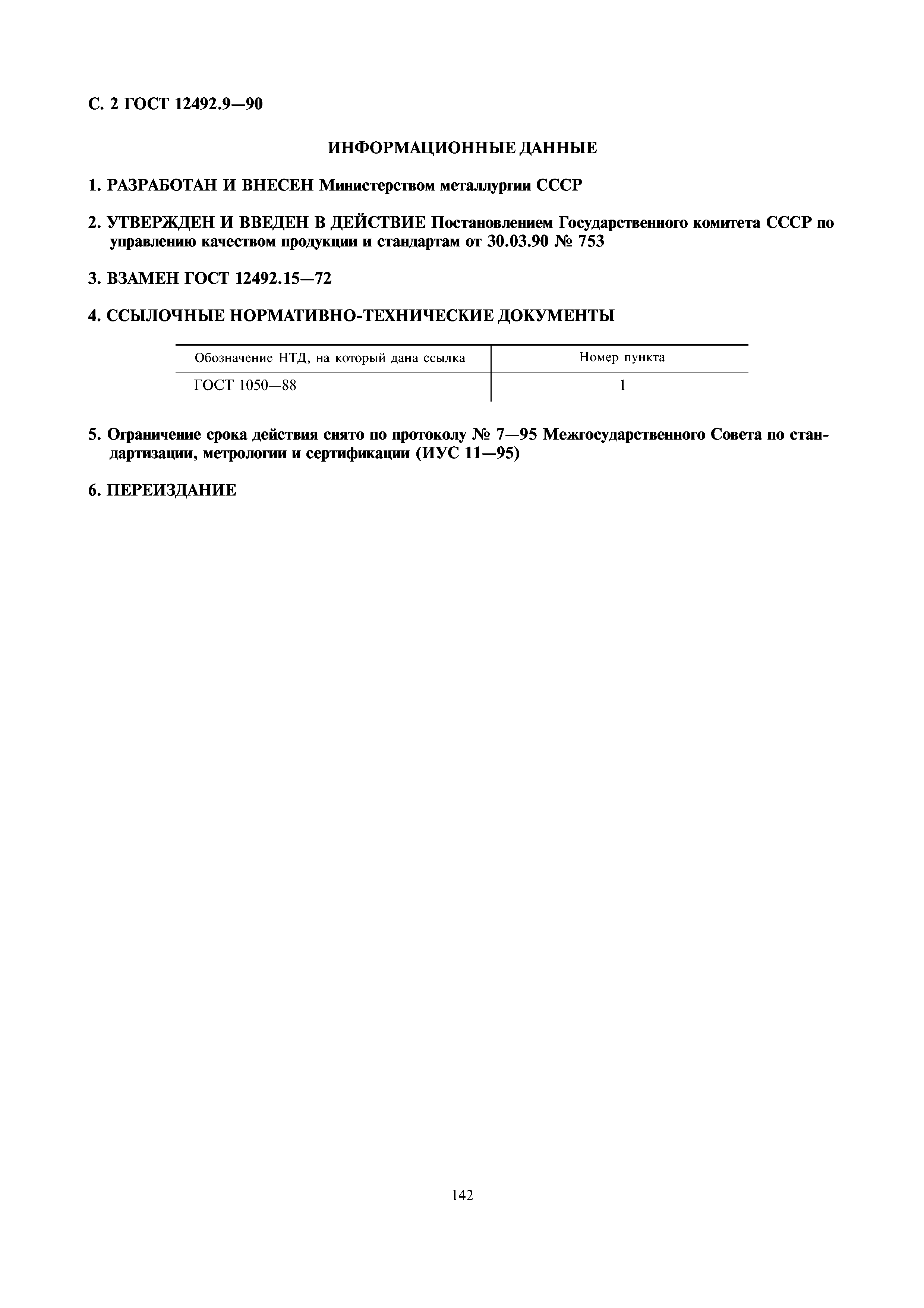

С. 2 ГОСТ 12492.9-90
И НФОРМАЦИОНН Ы Е ДАН Н ЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР но
управлению качеством продукции и стандартам от 30.03.90 № 753
3. ВЗАМЕН ГОСТ 12492.15-72
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обогначсмие НТД. на коюрий дана ссылка Номер пункта
ГОСТ 1050-88 1
5. Ограничение срока действия снято но протоколу № 7—95 Межгосударственного Совета по стан­
дартизации. метрологии и сертификации (ИУС 11—95)
6. ПЕРЕИЗДАНИЕ
