ГОСТ 13053-76 Приборы и устройства пневматические ГСП. Общие технические условия

Группа 1101
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРИБОРЫ И УСТРОЙСТВА ПНЕВМАТИЧЕСКИЕ ГСП
Общие технические условия
ГОСТ
13053-76
Pneumatic instruments and devices SSI.
Genera! specifications
Взамен
ГОСТ 1 3 0 5 3 -6 7
МКС 25.040.40
Постановлением Государственного комитета стандартов Совета Министров СССР от 6 июля 1976 г. № 1664
дата введения
01.07.77
Ограничение срока действия снято по протоколу № S—94 Межгосударственного совета по стандартизации,
метрологии и сертификации (ИУС 11-12—94)
Настоящий стандарт распространяется на пневматические приборы и устройства Государственной
системы промышленных приборов и средств автоматизации (ГСП), а также на элементы и модули
пневмоавтоматики, в которых в качестве энергии питания и энергии носителя входных и (или)
выходных сигналов для информационной связи между изделиями используется сжатый воздух.
(Измененная редакция, Изм. № 4).
I. ИСПОЛНЕНИЯ И ОСНОВНЫ Е ПАРАМЕТРЫ
1.1. По функциональному признаку приборы и устройства разделяют на следующие группы:
получения информации о состоянии процесса;
обработки информации о состоянии процесса;
использования информации в целях воздействия на управляемый объект;
вспомогательные.
Перечень основных видов приборов и устройств, относящихся к каждой из групп, приведен в
приложении.
Приборы и устройства могуч выполнять несколько функций и состоять из частей, относящихся к
различным группам.
1.2. По защищенности от воздействия окружающей среды приборы и устройства подразделяют на
исполнения в соответствии с требованиями ГОСТ 12997—84.
1.3. По стойкости к механическим воздействиям приборы и устройства подразделяют на исполне­
ния: виброустойчивое и внбропрочное по ГОСТ 12997—84.
(Измененная редакция, Изм. № 5).
1.4. (Исключен, Изм. № 5).
1.5. Приборы и устройства могут изготовляться в сочетании исполнений и групп по пп. 1.2, 1.3.
1.5а. По метрологическим свойствам приборы и устройства подразделяются на относящиеся к
средствам измерений и не относящиеся к средствах» измерений.
Приборы и устройства, не относящиеся к средствам измерений, подразделяются на имеющие и
неимеющие точностные характеристики.
1.6. Параметры питания
(Введен дополнительно, Изм. № 1).
Издание официальное Перепечатка воспрещена
★
Издание с Изменениями № I. 2. J, 4. 5. утвержденными в anpe.te 1980г.. ноябре 1982г., декабре 1985 г.,
сентябре 1988г.. июне 1990г. (ИУС 7-S 0 . 2 - 8 3, 3 - 8 6 . 1 -8 9 . 10-90).
67
àðõèòåêòóðíûå ðåøåíèÿ

С . 2 ГОСТ 1 3 0 5 3 -7 6
1.6.1. Номинальные значения давления воздуха питания приборов и устройств следующие:
для приборов и устройств получения информации о состоянии процесса, преобразования, обра­
ботки. хранения информации 140 кПа (1,4 кгс/смг):
для приборов и устройств ввода, вывода, использования информации и для вспомогательных
выбираются из ряда: 140; 250; 400; 600; 630; 800; 1000 кПа (1.4; 2.5; 4.0: 6.0; 6,3; 8.0; 10,0 кгс/см*).
(Измененная редакция, Изм. № 1, 4).
1.6.2. Допускаемое отклонение давления воздуха питания устанавливается ± 1 0 % от номиналь­
ного.
1.6.3. Технические характеристики воздуха питания — по ГОСТ 17433—80.
Классы загрязненности воздуха следует выбирать из ряда: 0, I, 2. 3, 4 — для групп исполнений
B I, В2. ВЗ, В4 и из ряда: 0, 1 .3 — для групп исполнений C l, С2, СЗ, С4, Д 1. Д 2, ДЗ.
(Измененная редакция, Изм. № 3).
1.7. Входные и выходные сигналы — по ГОСТ 26.015—81.
Для элементов и модулей пневмоавтоматики может устанавливаться в стандартах и (или) техни­
ческих условиях на конкретные виды элементов и модулей полный диапазон изменения выходных
сигналов, в том числе для задатчиков полный диапазон 5 —115 кПа (0.05—1,15 кгс/см1).
(Измененная редакция. Изм. № 1).
1.8. Классы точности
1.8.1. Классы точности приборов и устройств, относящихся к средствам измерений, должны
выбираться из ряда: 0.10; 0,16; 0.20; 0,25; 0,40; 0,50; 0.60; 1.00; 1,50; 1,60; 2.00; 2,50 и 4.0* и устанав­
ливаться в стандартах и (или) технических условиях на конкретные виды приборов и устройств.
П р и м с ч а н и я:
1. Допускается продолжение ряда классов точности в сторону уменьшения точности для приборов и
устройств получения информации о составе и свойствах жидких и газообразных веществ.
2. Приборы и устройства, относящиеся к средствам измерений, для которых класс точности нс может
служить определяющей метрологической характеристикой, должны иметь значения пределов основной по­
грешности, выбираемые из ряда по и. 2.4.
(Измененная редакция, Изм. № 1).
1.8.2. (Исключен, Изм. № I).
1.9. В нормируемые метрологические характеристики приборов и устройств, относящихся к сред­
ствам измерений, регламентируемые в стандартах и (или) технических условиях на конкретные виды
приборов и устройств, должны входить метрологические характеристики из числа, устанавливаемого
ГОСТ 8 .0 0 9 -8 4 .
(Измененная редакция, Изм. № 1).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Приборы и устройства должны соответствовать требованиях! настоящего стандарта,
ГОСТ 12997—84 и стандартов и (или) технических условий на конкретные виды приборов и уст­
ройств.
(Измененная редакция, Изм. № 3).
2.1.1. Пневматические приборы и устройства, содержащие электрические составные части, долж­
ны соответствовать требованиям настоящего стандарта и ГОСТ 13033—84.
2.2, 2.3. (Исключены, Изм. № 3).
2.4. Абсолютные значения пределов допускаемой основной погрешности средст в измерений, вы­
раженные в процентах от номинального диапазона изменения входного или выходного сигнала или от
номинального диапазона измерения, должны быть следующие:
0 ,1 0 — для класса точности 0.10;
0.16 » * * 0.16:
0.20 » » *> 0,20:
0.25 » * 0.25;
0.40 » • * 0.40:
0.50 * * * 0,50:
* По требованию потребителя.
68

ГОСТ 1 3 0 5 3 -7 6 С. 3
0.60 — для класса точности 0.60
1.00 » * * 1.00
1.50 * » * 1,50
1.60 * 1,60
2.00 * » * 2.00
2.50 » • 2.50
4.00 * 4.00.
2 .1 .2 .1 .1 , 2.2—2.4. (Измененная редакция, Изм. .е 1).
2.4а. Значения пределов допускаемой основной погрешности приборов и устройств, не относя­
щихся к средствам измерений, но имеющих в качестве точностной характеристики основную погреш­
ность. должны выбираться из ряда по п. 2.4.
Способы нормирования и значения других точностных характеристик, если они имеются у при­
боров и устройств, не относящихся к средствам измерений, должны устанавливаться в стандартах и
(или) технических условиях на конкретные виды приборов и устройств.
(Введен дополнительно, Изм. ,е 1).
2.5. Вариация выходного сигнала (показаний) приборов и устройств, относящихся к средствам
измерений, не должна превышать абсолютного значения предела допускаемой основной погрешности
для приборов и устройств классов точности 1,6 и более точных и половины абсолютного значения
предела допускаемой основной погрешности для приборов и устройств классов точности 2.0; 2,5 и 4.0.
(Измененная редакция, Изм. № 1).
2.5а. Нестабильность значений выходного сигнала (в случае нормирования ее в качестве метроло­
гической или точностной характеристики) при многократных проверках в течение 24 ч в одинаковых
условиях не должна превышать предела допускаемой основной погрешности, в гом числе нестабиль­
ность задатчиков должна выбираться из ряда: ±0,16; ±0,25; ±0,4; ±0,5; ±0,6; ± 1,0; ±1,6. При этом
метрологические или точностные характеристики приборов и устройств должны соответствовать требо­
ваниям пп. 2.4 и 2.4а.
(Введен дополнительно, Изм. № 1).
2.6. Дополнительные погрешности, вызванные влиянием внешних факторов, должны устанавли­
ваться в данях основной метрологической или точностной характеристики или в процентах от диапазо­
на изменения выходного (входного) сигнала, отнесенных к полному рабочему диапазону или части
рабочего диапазона изменения влияющего фактора, и не должны превышать значений, устанавливае­
мых в стандартах и (или) технических условиях на конкретные вилы приборов и устройств.
(Измененная редакция, Изм. № 1).
2.6.1. Дополнительная погрешность от изменения температуры окружающей среды далжна уста­
навливаться на каждые К) 'С изменения температуры, в том числе для задатчиков дополнительная
погрешность не должна превышать:
±0,16 — для задатчиков с нестабильностью выходного давления ± 0.16 % ;
±0,25 * * . * ±0,25 %
±0,35 » » * . * ±0,4 %;
±0.45 * ♦ * * ± 0,5 %;
±0,5 * * » * * ± 0 ,6 %
±0.6 » » * Ь * ±0,1 % ;
±0,8 » * ± 1 ,6 %.
П р и м с ч а и и с. Требование настоящего пункта нс распространяется на задатчики, разработанные до
1 января 1980 г.
(Измененная редакция, Изм. № 1, 2).
2.6.2. Дополнительная погрешность от изменения давления питания должна устанавливаться на
весь диапазон отклонения по п. 1.6.2, в том числе для задатчиков дополнительная погрешность не
должна превышать величины нестабильности выходного давления.
Примечание. Требование настоящего пункта нс распространяется на задатчики, разработанные до
1 января I9S0 г.
(Измененная редакция, Изм. № 1 ,2 ).
8 — 2447 6 9

С. 4 ГОСТ 1 3 0 5 3 -7 6
2.7. Динамические характеристики приборов и устройств, относящихся к средствам измерений,
выбираются в соответствии с ГОСТ 8.009—84 и устанавливаются в стандартах и (или) технических
условиях на конкретные виды приборов и устройств.
2.8. Мощность выходного сигнала приборов и устройств (расход воздуха на выходе) должна
устанавливаться в стандартах и (или) технических условиях на приборы и устройства конкретных
видов, в том числе для задатчиков внутрисхемного назначения малой мощности, мощность выходного
сигнала должна быть не менее 0,02 м3/ ч и для задатчиков с мощным выходным сигналом — не менее
1.2 м}/ч .
2.7, 2.8. (Измененная редакция, Изм. № 1).
2.9. Приборы и устройства с аналоговым входным сигналом, кроме относящихся к группе прибо­
ров и устройств получения и представления информации о состоянии процесса, должны выдерживать
перегрузку по входному сигналу не менее 140. 154 кПа (значение 140 кПа в новых разработках не
применять).
&ля приборов и устройстве дискретным входным сигналом максимальное значение перегрузки
должно быть равно максимальному давлению воздуха питания 154 кПа (1.54 кгс/см2).
2.9.1. Значение перегрузки приборов и устройств получения и представления информации о
состоянии процесса устанавливается в соответствующих стандартах и (или) технических условиях.
2.9. 2.9.1. (Измененная редакция. Изм. .V? 1, 4).
2.10. Внутренний диаметр трубок, применяемых для информационной связи между приборами и
устройствами, должен быть равен 4 или 6 мм.
2 .1 1. Расход воздуха питания должен устанавливаться в стандартах и (или) технических условиях
на приборы и устройства конкретных видов.
2.12. Пневматические камеры и места уплотнений приборов и устройств, рассчитанные на
номинальное давление 140 кПа (1,4 кгс/см2), должны быть герметичными при давлении 160 кПа
(1,6 кгс/см2).
Пневматические камеры приборов и устройств, рассчитанные на рабочее давление менее 140 кПа
(1.4 кгс/см2), должны быть герметичными при максимальном рабочем давлении.
2.13. Значение давления при проверке на герметичность приборов и устройств, у которых давле­
ние питания превышает 140 кПа (1.4 кгс/см2). должно устанавливаться в соответствующих стандартах
и (и л и ) технических условиях.
2.11—2.13. (Измененная редакция, Изм. № I).
2.14. Требования к приборам и устройствам в транспортной таре — но ГОСТ 12997—84.
2.15. Номенклатуру показателей надежности следует устанавливать по ГОСТ 27883—88.
Показатели надежности и их значения должны быть:
для датчиков давления, разрежения и разности давлений с пневматическим выходным сигналом
- по ГОСТ 2 2 5 2 1 -8 5 ;
для приборов и устройств пневматических для математических операций — по ГОСТ 24206—80;
для устройств регулирующих пневматических — по ГОСТ 9988—84;
для преобразователей электропневматнческих аналоговых — по ГОСТ 9986—78;
для приборов контроля пневматических показывающих и регистрирующих — по ГОСТ
14753-82;
для элементов и модулей пневмоавтоматики по техническим условиям, при этом средняя нара­
ботка на отказ должна быть не менее 100000 ч. средний срок службы — 10, 12 лет (с 01.01.96).
Средний срок службы приборов и устройств с ограниченным сроком службы устанавливают в
стандартах и (или) технических условиях на приборы и устройства конкретных типов.
2.14, 2.15. (Измененная редакция. Изм. № 5).
2.16. (Исключен, Изм. № 5).
2.17. Элементы и модули пневмоавтоматики должны соответствовать требованиям пп. 1.2 (в части
обыкновенного и коррозионно-стойкого исполнений); 1.3—1.6; 2.4а; 2.6; 2.8; 2.9; 2.11—2.16.
В зависимости от способа монтажа элементы делятся на элементы внутрисхемного назначения,
предназначенные для встаивания в приборы, и на элементы, монтируемые как самостоятельные при­
боры.
По параметрам входных и выходных сигналов, по пылезащищенностн. водозашищенности и
взрывозащищенности элеме 1ггы и модули могут отличаться от требований пп. 1.2 и 1.7, но при этом
приборы и устройства должны соответствовать требованиям настоящего стандарта.
7 0

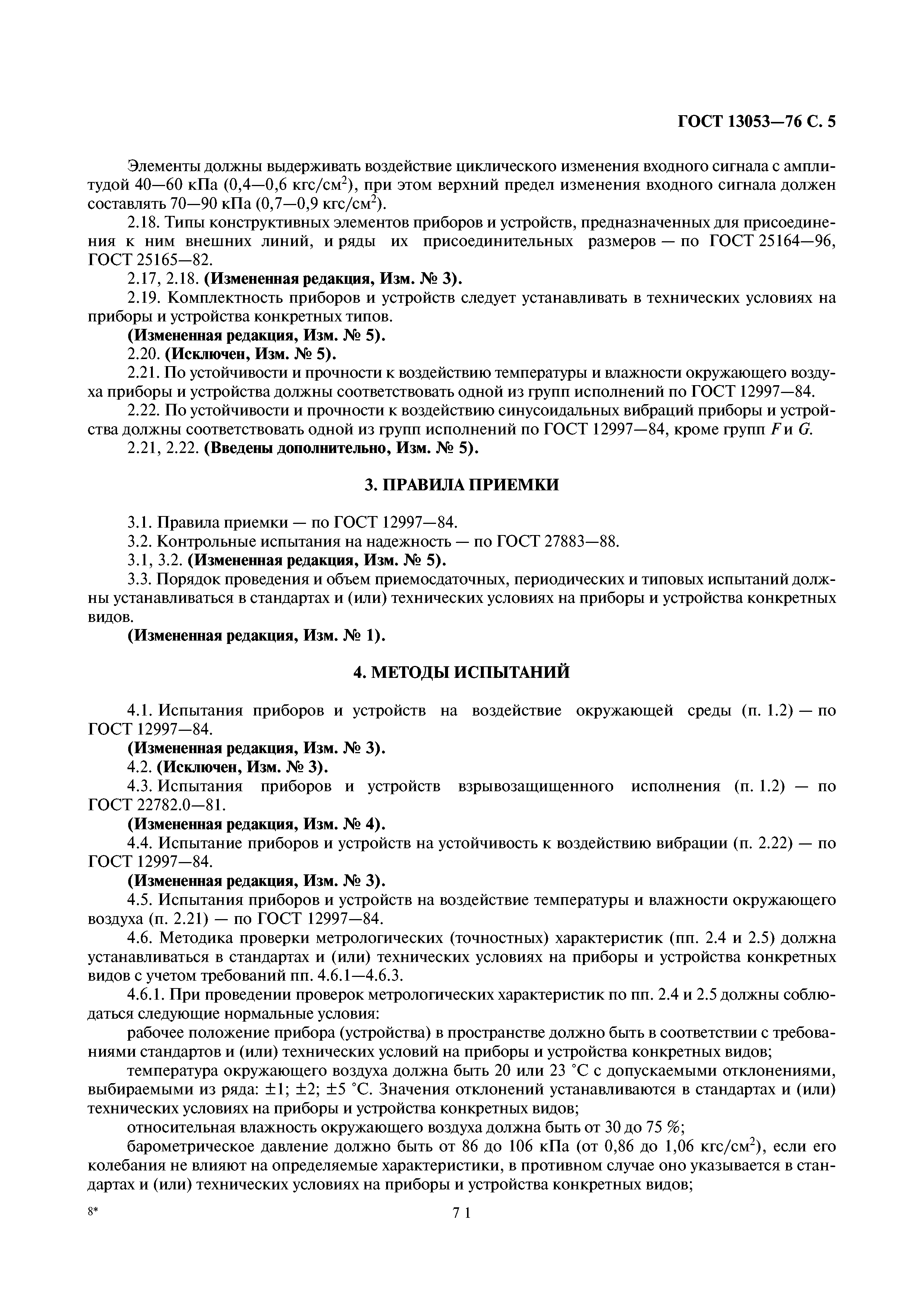

ГОСТ 1 3 0 5 3 -7 6 С. 5
Элементы должны выдерживать воздействие циклического изменения входного сигнала с ампли­
тудой 40—60 кПа (0 .4 —0.6 кгс/см2), при этом верхний предел изменения входного сигнала должен
составлять 70—90 кПа (0,7—0.9 кгс/см2).
2.18. Типы конструктивных элементов приборов и устройств, предназначенных для присоедине­
ния к ним внешних линий, и ряды их присоединительных размеров — по ГОСТ 25164—96.
ГОСТ 2 5 1 6 5 -8 2 .
2.17, 2.18. (Измененная редакция, Изм. № 3).
2.19. Комплектность приборов и устройств следует устанавливать в технических условиях на
приборы и устройства конкретных типов.
(Измененная редакция, Изм. № 5).
2.20. (Исключен, Изм. № 5).
2.21. По устойчивости и прочности к воздействию температуры и влажности окружающего возду­
ха приборы и устройства должны соответствовать одной из групп исполнений по ГОСТ 12997—84.
2.22. По устойчивости и прочности к воздействию синусоидальных вибраций приборы и устрой­
ства должны соответствовать одной из групп исполнений по ГОСТ 12997—84, кроме групп Fи G.
2.21. 2.22. (Введены дополнительно, Изм. № 5).
3. ПРАВИЛА ПРИЕМ КИ
3.1. Правила приемки — по ГОСТ 12997—84.
3.2. Контрольные испытания на надежность — по ГОСТ 27883—88.
3.1. 3.2. (Измененная редакция, Изм. № 5).
3.3. Порядок проведения и объем приемосдаточных, периодических и типовых испытаний долж­
ны устанавливаться в стандартах и (или) технических условиях на приборы и устройства конкретных
видов.
(Измененная редакция, Изм. № I).
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Испытания приборов и устройств на воздействие окружающей среды (п. 1.2) — по
ГОСТ 12997-84.
(Измененная редакция, Изм. № 3).
4.2. (Исключен, Изм. № 3).
4.3. Испытания приборов и устройств взрывозащищенного исполнения (п. 1.2) — по
ГОСТ 2 2 7 8 2 .0 -8 1 .
(Измененная редакция, Изм. № 4 ).
4.4. Испытание приборов и устройств на устойчивость к воздействию вибрации (п. 2.22) — по
ГОСТ 12997-84.
(Измененная редакция, Изм. № 3).
4.5. Испытания приборов и устройств на воздействие температуры и влажности окружающего
воздуха (п. 2.21) - по ГОСТ 12997-84.
4.6. Методика проверки метрологических (точностных) характеристик (пп. 2.4 и 2.5) должна
устанавливаться в стандартах и (или) технических условиях на приборы и устройства конкретных
видов с учетом требований пп. 4.6.1—4.6.3.
4.6.1. При проведении проверок метрологических характеристик по пп. 2.4 и 2.5 должны соблю ­
даться следующие нормальные условия:
рабочее положение прибора (устройства) в пространстве должно быть в соответствии с требова­
ниями стандартов и (или) технических условий на приборы и устройства конкретных видов;
температура окружающего воздуха должна быть 20 или 23 *С с допускаемыми отклонениями,
выбираемыми из ряда: ±1; ±2; ± 5 ’С. Значения отклонений устанавливаются в стандартах и (или)
технических условиях на приборы и устройства конкретных видов;
относительная влажность окружающего воздуха должна быть от 30 до 75 %
барометрическое давление должно быть от 86 д о 106 кПа (от 0.86 до 1.06 кгс/см2), если его
колебания не влияют на определяемые характеристики, в противном случае оно указывается в стан­
дартах и (или) технических условиях на приборы и устройства конкретных видов;

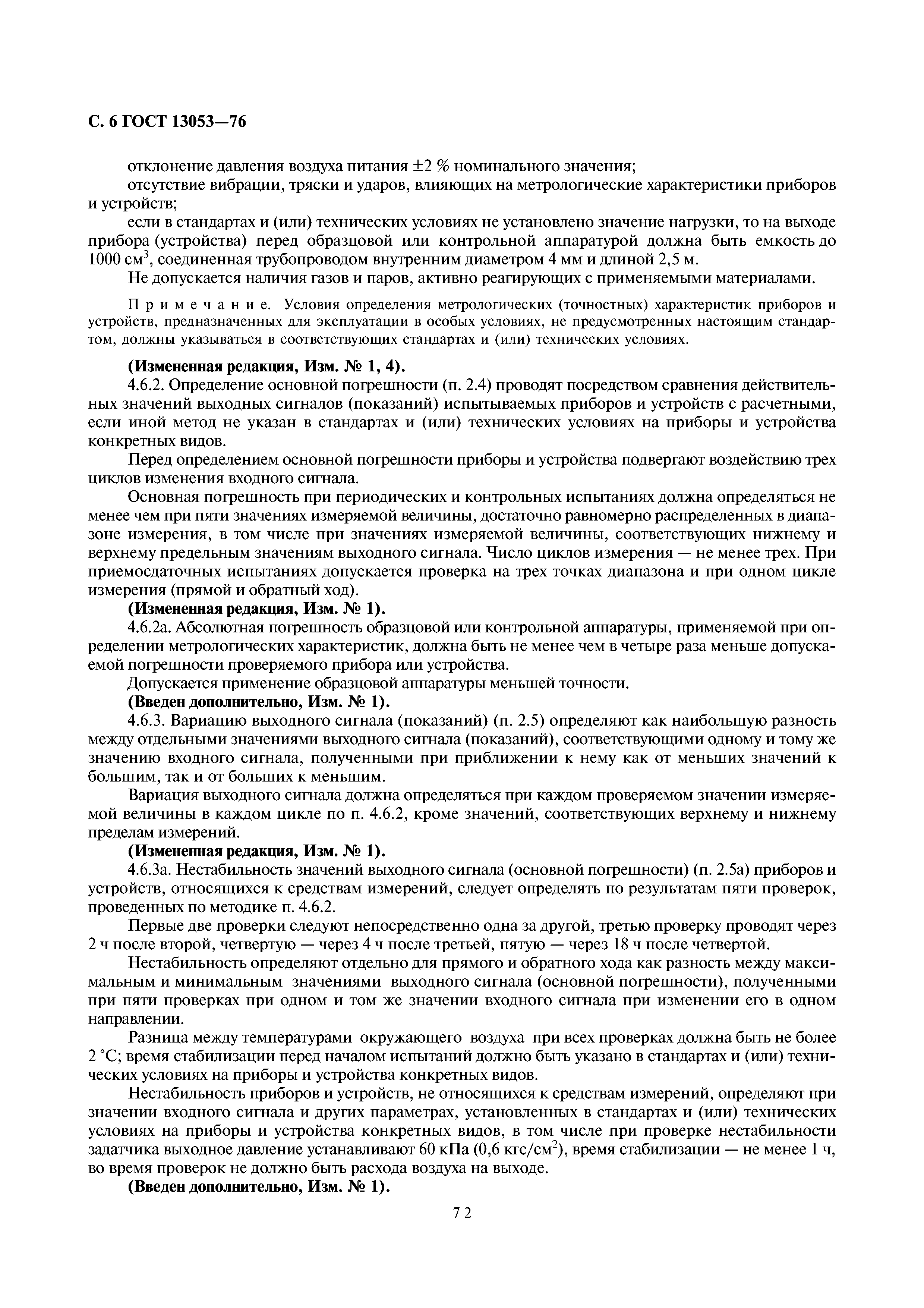

С. 6 ГОСТ 1 3 0 5 3 -7 6
отклонение давления воздуха питания ±2 % номинального значения;
отсутствие вибрации, тряски и уларов, влияющих на метрологические характеристики приборов
и устройств;
если в стандартах и (или) технических условиях не установлено значение нагрузки, то на выходе
прибора (устройства) перед образцовой или кош рольной аппаратурой должна быть емкость до
1000 см ', соединенная трубопроводом внутренним диаметром 4 мм и длиной 2,5 м.
Не допускается наличия газов и паров, активно реагирующих с применяемыми материалами.
П р и м е нами е. Условия определения метрологических (точностных) характеристик приборов и
устройств, предназначенных для эксплуатации в особых условиях, нс предусмотренных настоящим стандар­
том, должны указываться в соответствующих стандартах и (или) технических условиях.
(Измененная редакция, Изм. № 1, 4).
4.6.2. Определение основной погрешности (п. 2.4) проводят посредством сравнения действитель­
ных значений выходных сигналов (показаний) испытываемых приборов и устройств с расчетными,
если иной метод не указан в стандартах и (или) технических условиях на приборы и устройства
конкретных видов.
Перед определением основной погрешности приборы и устройства подвергают воздействию трех
циклов изменения входного сигнала.
Основная погрешность при периодических и контрольных испытаниях должна определяться не
менее чем при пяти значениях измеряемой величины, достаточно равномерно распределенных в диапа­
зоне измерения, в том числе при значениях измеряемой величины, соответствующих нижнему и
верхнему предельным значениям выходного сигнала. Число циклов измерения — не менее трех. При
приемосдаточных испытаниях допускается проверка на трех точках диапазона и при одном цикле
измерения (прямой и обратный ход).
(Измененная редакция, Изм. № 1).
4.6.2а. Абсолютная погрешность образцовой или контрольной аппарату ры, применяемой при оп ­
ределении метрологических характеристик, должна быть нс менее чем в четыре раза меньше допуска­
емой погрешности проверяемого прибора или устройства.
Допускается применение образцовой аппарату ры меньшей точности.
(Введен дополнительно, Изм. № 1).
4.6.3. Вариацию выходного сигнала (показаний) (п. 2.5) определяют как наибольшую разность
между отдельными значениями выходного сигнала (показаний), соответствующими одному и тому же
значению входного сигнала, полученными при приближении к нему как от меньших значений к
большим, так и от больших к меньшим.
Вариация выходного сигнала должна определяться при каждом проверяемом значении измеряе­
мой величины в каждом цикле по п. 4.6.2, кроме значений, соответствующих верхнему и нижнему
пределам измерений.
(Измененная редакция, Изм. № 1).
4.6.3а. Нестабильность значений выходного сигнала (основной погрешности) (п. 2.5а) приборов и
устройств, относящихся к средствам измерений, следует определять по результатам пяти проверок,
проведенных по методике п. 4.6.2.
Первые две проверки следуют непосредственно одна задругой, третью проверку проводят через
2 ч после второй, четвертую — через 4 ч после третьей, пятую — через 18 ч после четвертой.
Нестабильность определяют отдельно для прямого и обратного хода как разность между макси­
мальным и минимальным значениями выходного сигнала (основной погрешности), полученными
при пяти проверках при одном и том же значении входного сигнала при изменении его в одном
направлении.
Разница между температурами окружающего воздуха при всех проверках должна бытьне более
2 ‘С; время стабилизации перед началом испытаний должно быть указано в стандартах и (или) техни­
ческих условиях на приборы и устройства конкретных видов.
Нестабильность приборов и устройств, не относящихся к средствам измерений, определяют при
значении входного сигнала и других параметрах, установленных в стандартах и (или) технических
условиях на приборы и устройства конкретных видов, в том числе при проверке нестабильности
задатчика выходное давление устанавливают 60 кПа (0,6 кгс/см2), время стабилизации — не менее 1 ч,
во время проверок не должно быть расхода воздуха на выходе.
(Введен дополнительно, Изм. № 1).
7 2

ГОСТ 1 3 0 5 3 -7 6 С. 7
4.7. Проверка влияния внешних факторов (п. 2.6) должна проводиться при условии исключения
всех других влияний в точках диапазона и по методике, указанной в стандартах я (или) технических
условиях на приборы и устройства конкретных видов.
(Измененная редакция, Изм. № 1).
4.7.1. Для определения влияния пониженной (повышенной) температуры окружающей среды
(п. 1.4) и дополнительной погрешности от изменения температуры (п. 2.6.1) прибор или устройство
помешают в камеру холода (тепла) и проводят проверку погрешности в условиях, указанных в п. 4.6.1.
После этого температуру в камере изменяют до нижнего (верхнего) рабочего значения (п. 1.4).
Допускаемое отклонение температуры ± 3 "С. Приборы и устройства выдерживают при данной темпера­
туре в течение времени, достаточного для достижения установленной температуры прибора (устрой­
ства) по всему объему, но не менее 2 ч.
После выдержки, не изменяя температуру в камере, вновь проводят проверку основной погреш­
ности. Затем прибор (устройство) подвергают нагреву (охлаждению) до температуры, указанной в
п. 4.6.1, и выдерживают в этих условиях не менее 2 ч, после чего вновь проверяют погрешность.
Определение погрешностей проводят в следующем порядке:
при температуре по п. 4.6.1;
при нижнем значении диапазона рабочих температур;
при температуре по п. 4.6.1;
при верхнем значении диапазона рабочих температур;
при температуре по п. 4.6.1.
Допускается определение погрешностей проводить в другом порядке, отличном от указанного.
Поверяемые точки выходного (входного) сигнала должны указываться в стандартах и (или)
технических условиях на приборы и устройства конкретных видов, в том числе для задатчиков провер­
ка проводится при выходном давлении, равном 60 кПа (0.6 кге/см 2).
4.7.2. Дополнительная погрешность от изменения давления питания должна проверяться при
максимальном и минимальном значениях выходного (входного) сигнала.
При номинальном давлении питания 140 кПа (1.4 кгс/см 2) устанавливают максимальный
(минимальный) сигнал на выходе (входе), затем давление питания изменяют д о 126 и 154 кПа (1,26 и
1,54 кгс/см2) и определяют изменение выходного (входного) сигнала.
4.7.1.4.7.2. (Введены дополнительно, Изм. № I).
4.8. Проверка мощности выходного сигнала (расход воздуха на выходе) (п. 2.8) должна прово­
диться при нормальных условиях с помощью расходомера (ротаметра), подключенного к выходу
прибора или устройства.
11роверка мощности выходного сигнала задатчика проводится при настройке выходного сигнала,
равного 100 кПа (1 кгс/см2), и соединения линии выхода через расходомер (ротаметр) с атмосферой.
Допускается определять мощность выходного сигнала другими методами, указанными в стандар­
тах и (или) технических условиях на приборы и устройства конкретных видов, обеспечивающими
измерение расхода воздуха с погрешностью не более 10 % максимального измеряемого расхода.
(Измененная редакция, Изм. № 1).
4.9. Влияние перегрузки (п. 2.9) проверяют подачей входного давления, равного значениям по
п. 2.9, и выдержкой под этим давлением в течение 15 мин при температуре окружающего воздуха
(20±5) "С.
4. К). Расход воздуха (п. 2.11) определяют при температуре по п. 4 .6 .1 расходомером (ротаметром),
установленным в линию воздушного питания испытываемого прибора или устройства, при двух край­
них и одном промежуточном значениях диапазона изменения выходного сигнала (показаний), при
этом на выходе прибора не должно быть расхода воздуха.
Для определения расхода воздуха Q a дм ’/м и н , приведенного к давлению 101 кПа (1.01 кгс/см2)
показания расходомера (ротаметра) Q9 пересчитывают по формуле
0 = АГ’ С/р
Коэффициент К равен:
1.5 — для давления питания
1,9 * » *
2.2 * » о
2.6 * » *
3.3 » » *
140к П а(1.4 кгс/см2);
250 кПа (2.5 кгс/см2);
400 кПа (4.0 кгс/см 2);
600 кПа (6,0 кгс/см2);
1000 к 11а (10,0 кгс/см2).
Допускается определять расход воздуха другими методами, указанными в стандартах и (или)
технических условиях на приборы и устройства конкретных видов, обеспечивающими измерение рас­
хода воздуха с погрешностью не более 10 % максимального измеряемого расхода.
73

С. 8 ГОСТ 1 3 0 5 3 -7 6
4.11. Герметичность прибора (устройства) (п. 2.12) проверяют подачей сжатого воздуха во все
пневматические камеры изделия, при этом места соединений покрывают пенообразуюшим раствором,
не вызывающим коррозии. В местах соединений не должно быть течи, которая обнаруживается по
образующимся пузырькам.
Допускается определять герметичность другими методами, указанными в стандартах и (или)
технических условиях на приборы и устройства конкретных видов.
После испытаний приборов и устройств на герметичность допускается корректировка выходного
сигнала.
4.10, 4 .1 1. (Измененная редакция, Изм. № 1).
4.12. Испытания приборов и устройств на воздействие транспортной тряски (п. 2.14) — по ГОСТ
12997-84.
4.13. Испытания приборов и устройств в упаковке на воздействие пониженной (повышенной)
температуры (п. 2.14). соответствующей условиям транспортирования — по ГОСТ 12997—84.
4.14. Испытания приборов и устройств в упаковке на воздействие повышенной влажности
(п. 2.14), соответствующей условиям транспортирования — по ГОСТ 12997—84.
В технически обоснованных случаях по согласованию потребителя с изготовителем допускается
время выдержки в камере устанавливать 6 ч.
(Измененная редакция, Изм. № 5).
4.15. Приборы и устройства, имеющие в качестве точностной характеристики основную погреш­
ность, после испытания по пп. 4.9; 4.12; 4.13 и 4.14 должны удовлетворять требованию п. 2.4. а средства
измерений также требованию п. 2.5.
Требования, которым должны удо&тетворять приборы и устройства, не имеющ ие в качестве
точностной характеристики основную погрешность, должны устанавливаться в стандартах и (или)
технических условиях на приборы и устройства конкретных видов.
Перед начатом проверки на соответствие требованиям пп. 2.4 и 2.5 после испытаний по пп. 4.9;
4.12; 4.13 и 4.14 допускается корректировка погрешности.
(Измененная редакция, Изм. № I).
4.16. Испытания на надежность (п. 2.15) проводят по методике, устаноатенной в технических
условиях на приборы и устройства конкретных типов в соответствии с планами контрольных испыта­
ний по ГОСТ 2 7 .4 1 0 -8 7 .
(Измененная редакция, Изм. № 5).
4.17. Соответствие присоединительных элементов требованиям пп. 2.10 и 2.18, комплектность
(п. 2.19), маркировку и упаковку (пп. 5.1 и 5.2) проверяют внешним осмотром и сравнением с
нормативно-технической документацией.
5. МАРКИРОВКА, УПАКОВКА. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Маркировка — по ГОСТ 12997—84 и стандартам и (или) техническим условиям на приборы
и устройства конкретных типов.
5.2. Упаковка, транспортирование и хранение изделий — по ГОСТ 12997—84.
5.1. 5.2. (Измененная редакция, Изм. .е 5).
5.3—5.7. (Исключены, Изм. № 5).
6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
6.1. Требования безопасности обеспечиваются выполнением требований по п. 2.9.
6.2. Дополнительные требования безопасности, предъявляемые к отдельным видам приборов и
устройств, должны устанавливаться в соответствующих стандартах и (или) технических условиях на
эти приборы и устройства.
6.3. Требования безопасности к приборам и устройствам, не соприкасающимся с измеряемой
средой, к которым в качестве источника внешней энергии подводится только сжатый воздух давлени­
ем, не превышающим 154 кПа ( 1,54 кгс/см2) не устанавливаются.
6.2, 6.3. (Измененная редакция, Изм. № 1).
7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
7.1. Гарантии изготовителя — по ГОСТ 12997—84.
(Измененная редакция, Изм. № 5).
7.2. (Исключен, Изм. № 5).

ГОСТ 1 3 0 5 3 -7 6 С. 9
П Р И Л О Ж Е Н И Е
Справочное
ПЕРЕЧЕНЬ
ОСНОВНЫХ ВИДОВ ПРИБОРОВ И УСТРОЙСТВ, СООТВЕТСТВУЮЩИХ
ФУНКЦИОНАЛЬНЫМ ГРУППАМ
1. Изделия для получения информации о состоянии процесса:
измерительные преобразователи тепловых величин;
измерительные преобразователи механических величин.
2. Изделия для обработки информации о состоянии процесса.
2.1. Средства преобразования сигналов:
аналого-цифровые преобразователи;
цифро-аналоговые преобразователи:
преобразователи вида энергии сигнала.
2.2. Средства ввода информации:
ручные задатчики;
автоматические задатчики.
2.3. Средства хранения, анализа и переработки информации и выработки управляющих сигналов:
регулирующие средства (регуляторы);
функциональные математические средства;
средства для выполнения логических функций;
средства сбора и хранения информации.
2.4. Средства представления информации:
показывающие измерительные приборы:
регистрирующие измерительные приборы:
комбинированные измерительные приборы.
2.5. Комплексные устройства сбора, анализа, переработки и передачи информации и выработки управля­
ющих сигналов:
комплексные устройства контроля и управления;
комплексные устройства сбора и представления информации:
комплексные устройства анализа, переработки, представления информации и выработки управляющих
сигналов.
2.6. Элементы и модули пневмоавтохштики:
задатчики внутрисхемного назначения малой мощности:
задатчики с мощным выходным сигналом;
повторители без дополнительной функции;
повторители со сдвигом;
повторится и -ус илители;
повторители-усилители со сдвигом;
сумматоры и элементы сравнения с двумя входами и с числом входов более двух;
сопротивления регулируемые и нерегулируемые.
3. Изделия для использовании информации в целях воздействия на упраатяемый объект.
3.1. Исполнительные механизмы:
хзембранные;
поршневые.
3.2. Позиционеры.
4. Изделия вспомогательные:
средства подготовки воздуха питания;
устройства включения и выключения.
П Р И Л О Ж Е Н И Е . (Измененная редакция. Или. № 3).
75
ÃÎÑÒ 13053-76
