ГОСТ 13475-68 Соединение для закрытой заправки топливом самолетов и вертолетов. Размеры и технические требования

Несоблюдение стандарта преследуется по закону
УДК 629.13.01 Издание официальное
СССР
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ ГО С Т
13475— 68
Комитет стандартов,
мер и измерительных
приборов
при
Совете Министров
СССР
СОЕДИНЕНИЕ ДЛЯ ЗАКРЫ­
ТОЙ ЗАПРАВКИ ТОПЛИВОМ
САМОЛЕТОВ И ВЕРТОЛЕТОВ
Размеры и технические
требования
Aircraft pressure refuelling
connections. Dimensions and
technical requirements Группа Д15
Настоящий стандарт распространяется на соединение
бортового штуцера с наконечником наземного устройства
для закрытой заправки самолетов и вертолетов топливом
под давлением.
I. РАЗМЕРЫ
1.1. Присоединительные и установочные размеры соеди­
нения должны соответствовать указанным на черт. I.
Т—ш туц е р б о р т о м * ; г —КЛ»П»М l o t y u r p i; «аконечмик И*ММ
кого у стр о й ств а ; 1—кл а п а н и акочехиикз.
Черт. 1
Внесен Министерством
авиационной
промышленности СССР
Утвержден Комитетом стандартов,
мер и измерительных приборов Срок введения
при Совете Министров СССР 1/1V 1968 г.
23/1 1968 г.
Перепечатка воспрещена
ñâàäåáíûå íàêèäêè

Стр. 2
ГОСТ I347S-68
Соединение для закрытой заправки томливом
самолетов и вертолетов. Размеры и технические
__________________требовании_________
1.2. Присоединительные размеры бортового штуцера
должны соответствовать указанным на черт. 2.
V* оетввше
Предельные отклонения на .размеры, не ограниченные до­
пусками.— по /?5 и Cs = B$ ОСТ 1015. Биение поверхHocreft
диаметрами 76,2 и 63.5 мм относительно поверхности диа­
метром 88 мм — не более 0.55 мм.
Допустимая неперпендикулярнегть поверхностей В и Г от­
носительно поверхности диаметром 76,2 мм — нс более
0,05 .«.и.

Стр. 3
Соединение для закрытой заправки топливом
самолетов и вертолетов. Размеры и технические ГОСТ 13475—6S
____________ т р е б о в а н и я ______________
1.3. Присоединительные размеры наконечника наземного
устройства должны соответствовать указанным на черт. 3.
Предельные отклонения на размеры, не ограниченные до­
пусками, — по Л5 и С д=вj ОСТ 2015.
Допустимая нелерпендикулярность поверхности Б отно­
сительно поверхности диаметром 76,2 .«.к — не более 005 мм.
2.1. Соединение наконечника наземного устройства с бор­
товым штуцером осуществляется поворотом наконечника по
часовой стрелке на 90° до упора.
2.2. Предельно допустимое давление топлива при заправ­
ке через соединение — 10 кгс/см-.
2.3. Соединение должно быть работоспособным в диа­
пазоне температур от минус оо до плюс 55°С.
(н'тетм
Черт. 3
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Crp. 4
ГОСТ 13475—6S
Соединение для зафмтой заправки топливом
самолетов и вертолетов. Размеры и технические
требования

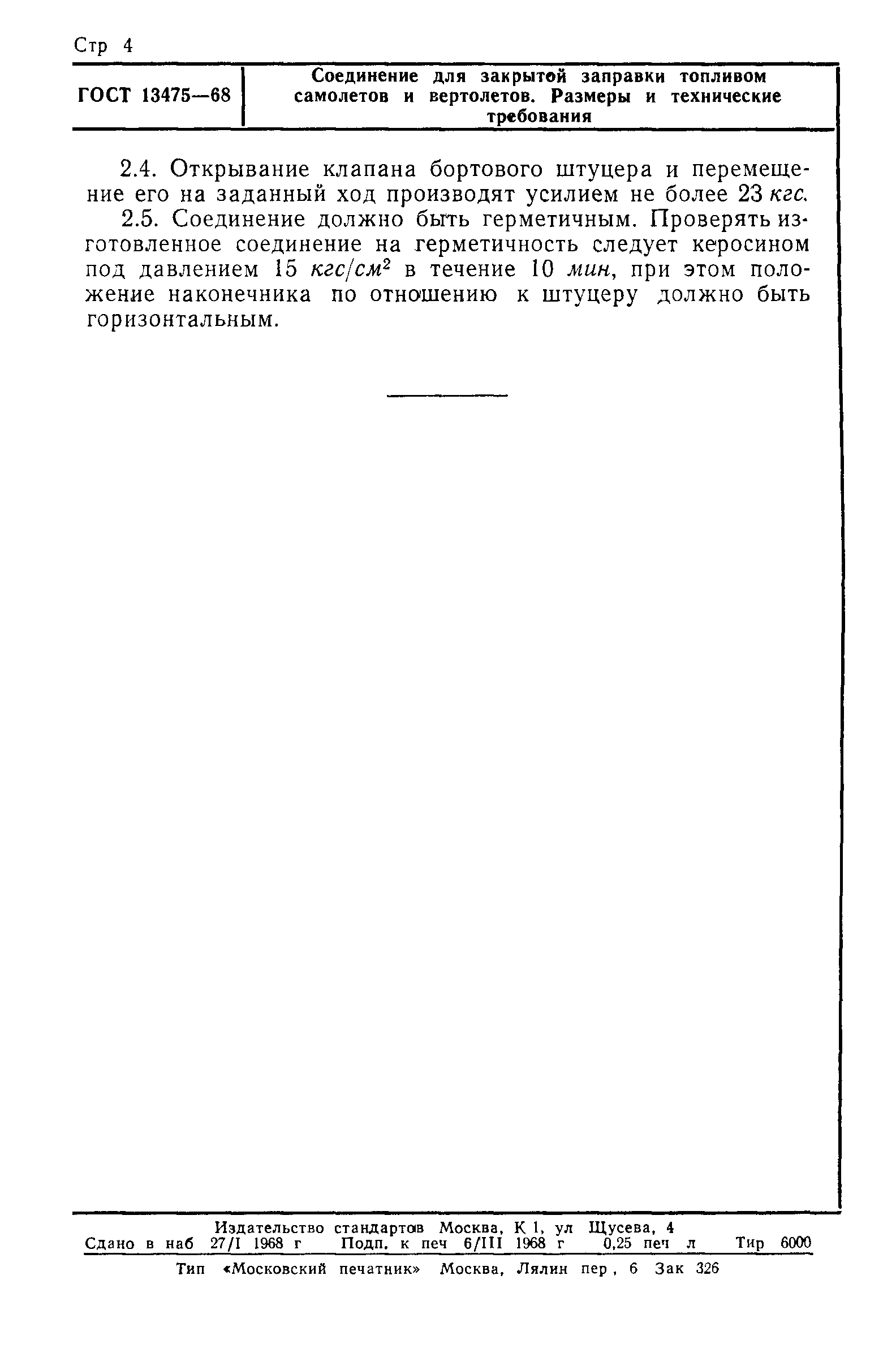

2.4. Открывание клапана бортового штуцера и перемеще­
ние его на заданный ход производят усилием не более 23 кгс.
2.5. Соединение должно быть герметичным. Проверять из­
готовленное соединение на герметичность следует керосином
под давлением 15 кгс!смг в течение 10 .мин, при этом поло­
жение. наконечника по отношению к штуцеру должно быть
горизонтальным.
И здательство с т а н д а р т » . М осква. К-1. ух. Щ усева. 4
Сддво а наб. 27/1 196Й г. П одп. к печ. 6/111 1368 г. О.Д псч. л . Тир, МЯ
ТИП. «Москохскнй печатник*. М осква. Л к л си г.ер.. в. Зак . 1Й

Д. ТРАНСПОРТНЫЕ СРЕДСТВА И ТАРА
Группа Д15
ГОСТ 13473—68 Соединение для закрытой заправки топливом самолеюв к вер­
толетов. Размеры и технические требования
Изменение Лй 1
Пункты 1.2. 13. чертежи 2. 3. Заменены обо<изчсння шеротоиагоегя:
V4 летальное на
(П родолжение <л стр. 98)

(Продолжение изменения к ГОСТ 13475—68}
V6 па
V7 на
Пункт 2.2. Заменено давление. 10 кге/см* на 980.665 кПа (10 кгс/см*).
Пункт 2,4. Заменено усилие: 23 хгс на 225.55 Н <1Й кгс).
Пункт 2.5. Заменено давление: 15 ктс/см* на 980,665 кПа (10 кгс/см*).
Срок введения изменения .V» 1 01.0876.
(Пост Л* 1212 18.05.76. Государственные стандарты СССР». Ивформ. указа­
тель ЛЬ 6 1976 г )
