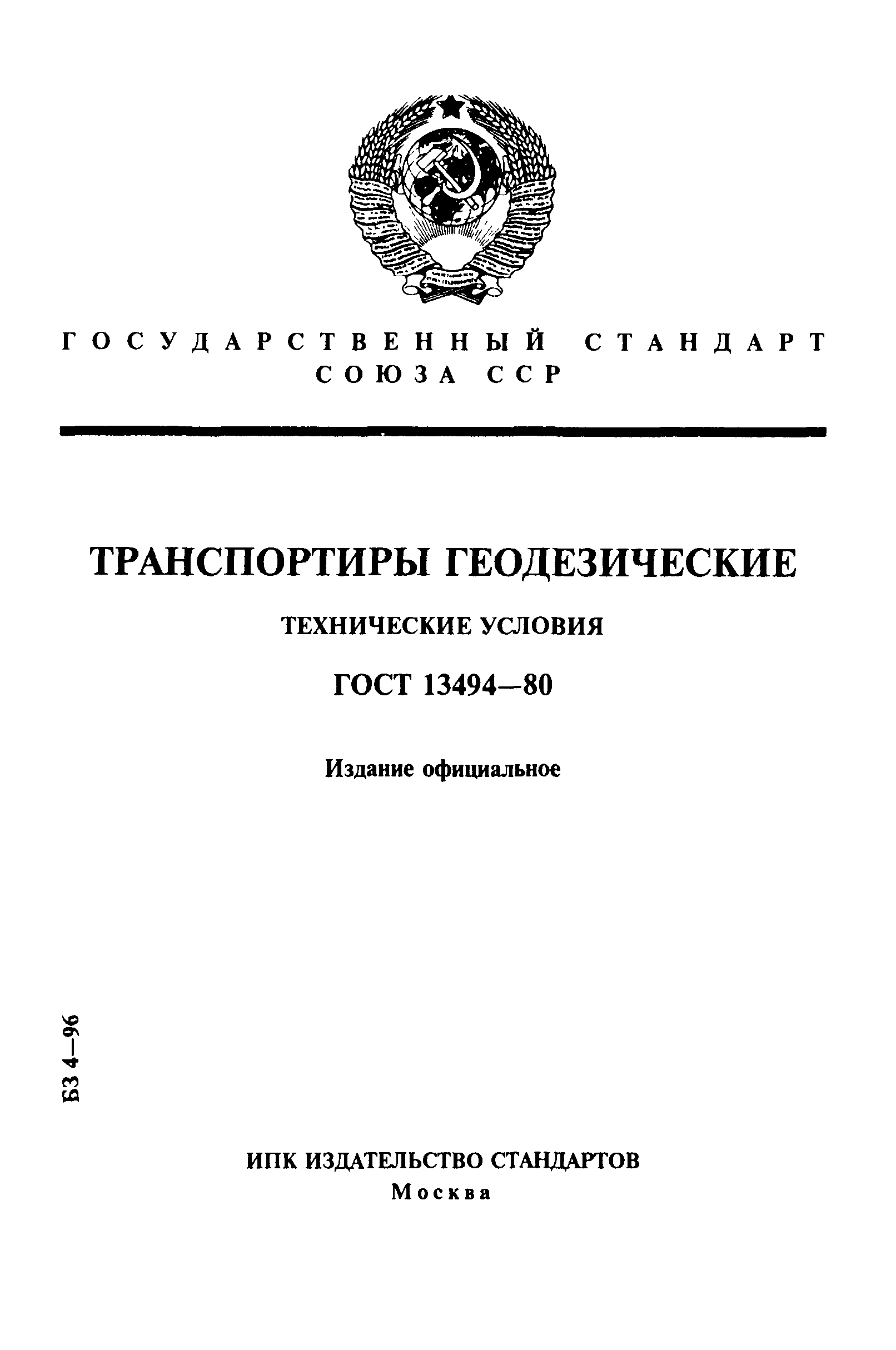

ГОСТ 13494-80 Транспортиры геодезические. Технические условия

ЬЗ 4—%
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
ТРАНСПОРТИРЫ ГЕОДЕЗИЧЕСКИЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 13494-80
Излание официальное
ИНК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
èñïûòàíèÿ ïðîäóêöèè

УДК 528.528.4:006.354 Группа Л42
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГО С Т
ТРАНСПОРТИРЫ ГЕОДЕЗИЧЕСКИЕ 13494-80
Технические условия
Gcodctical protector.
Specifications
Взамен
ГО С Т 1 3 4 9 4 -6 8
ОКП 42 6541
Дата введения 01.01.81
Настоящий стандарт распространяется на геодезические транс­
портиры. предназначенные для построения и измерения углов на
планах и картах, а также для нанесения точек по известным углам и
расстояниям на чертежной основе.
Требования разд. 1, пп. 2.1—2.3, 2.5, 2.8-2.11, 2.13, 2.15-2.17,
2.19—2.21, 2.25 и разд. 4 настоящего стандарта являются обязатель­
ными, другие требования — рекомендуемыми.
(Измененная редакция, Изм. № 4).
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Геодезические транспортиры следует изготовлять двух типов:
ТГ-А — для построения и измерения углов на планах и картах;
ТГ-Б — для нанесения точек на чертежной основе по известным
углам и расстояниям.
(Измененная редакция, Изм. № 1).
1.2. (Исключен, Изм. № 1).
1.3. Основные параметры и размеры транспортиров должны со­
ответствовать указанным в табл. 1.
Издание официальное Перепечатка воспрещена
★ €> Издательство стандартов, 1980
© ПИК Издательство стандартов. 1997
Переиздание с Изменениями

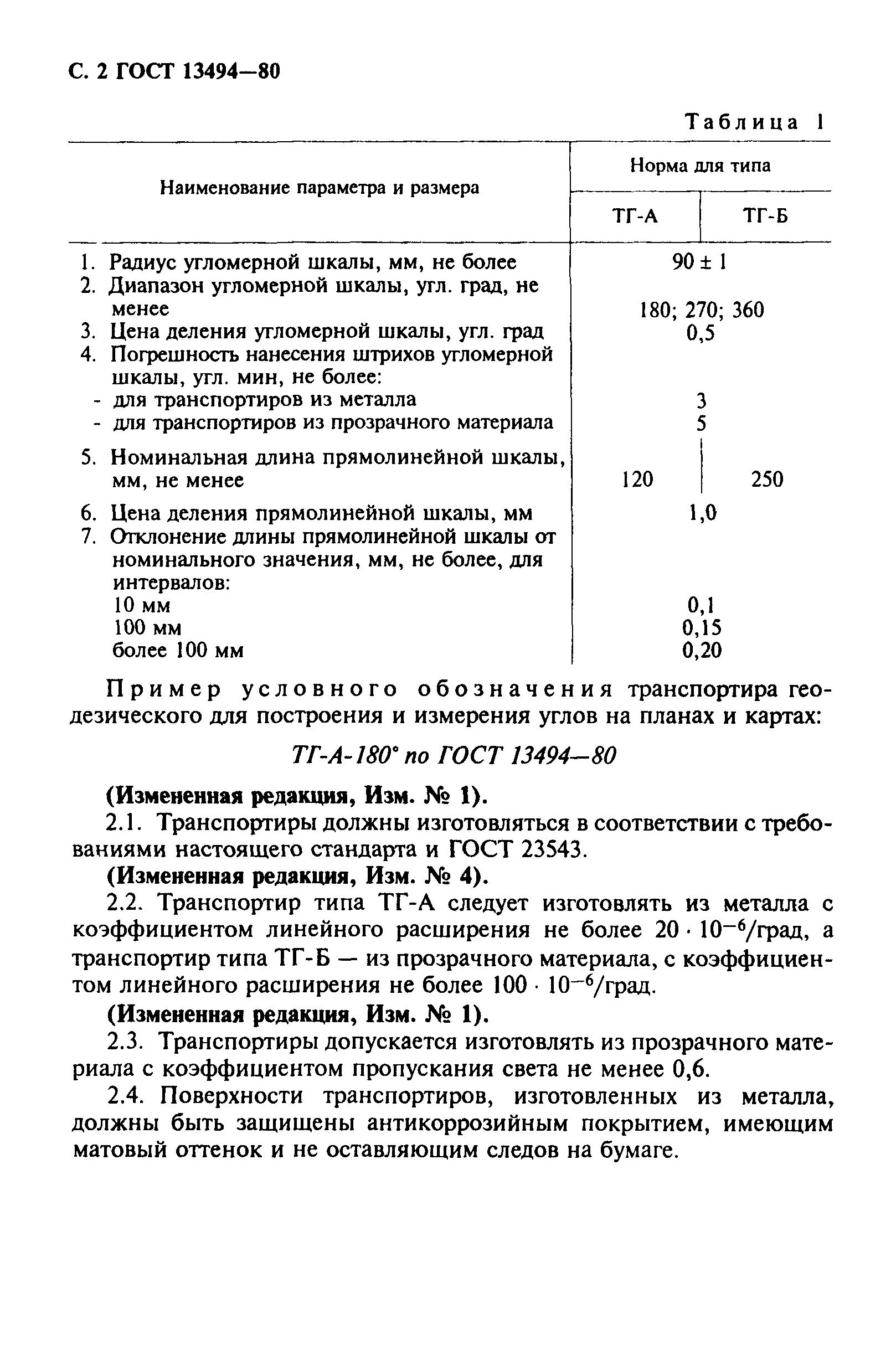

С. 2 ГОСТ 13494-80
Таблица I
Наимснопамие параметра и размера
Норма дли типа
ТГ-А ТГ-Б
I. Радиус угломерной шкалы, мм. нс более 90 ± 1
2. Диапазон угломерной шкалы, угл. град, не
менее ISO: 270: 360
3. Цена деления угломерной шкалы, угл. град 0.5
4. Погрешность нанесения штрихов угломерной
шкалы, угл. мин, не более:
- для транспортиров из металла
- для транспортиров из прозрачного материала
5. Номинальная длина прямолинейной шкалы.
мм, нс менее 120 250
6. Цена деления прямолинейной шкалы, мм 1.0
7. Отклонение длины прямолинейной шкалы от
номинального значения, мм. нс более, для
интервалов:
10 мм 0.1
100 мм 0.15
более 100 мм 0.20
Пример условного обозначения транспортира гео­
дезического для построения и измерения углов на планах и картах:
ТГ-А-180’ по ГОСТ 13494- SO
(Измененная редакция, Изм. № 1).
2.1. Транспортиры должны изготовляться в соответствии с требо­
ваниями настоящего стандарта и ГОСТ 23543.
(Измененная редакция, Изм. № 4).
2.2. Транспортир типа ТГ-А следует изготовлять из металла с
коэффициентом линейного расширения не более 20 10-6/грал, а
транспортир типа ТГ-Б — из прозрачного материала, с коэффициен­
том линейного расширения не более 100 • 10~6/фЭД-
(Измененная редакция, Изм. № 1).
2.3. Транспортиры допускается изготовлять из прозрачного мате­
риала с коэффициентом пропускания света не менее 0.6.
2.4. Поверхности транспортиров, изготоатенных из металла,
должны быть защищены антикоррозийным покрытием, имеющим
матовый отгенок и не оставляющим следов на бумаге.

ГОСТ 13494- 80 С. 3
2.5. На полукруговых транспортирах оцифровка угломерной
шкалы должна быть нанесена в два ряда: первый ряд от 0 до !80
второй ряд от 180 до 360".
(Измененная редакция, Изм. № I).
2.6. У транспортиров типа ТГ-А оцифровка угломерной шкалы
должна возрастать по ходу часовой стрелки, а у транспортиров типа
ТГ-Б — против хода часовой стрелки.
2.7. У транспортиров с двойным рядом оцифровки угломерной
шкалы первый ряд цифр должен быть окрашен в черный цвет, второй
ряд цифр — в красный цвет.
2.8. Размеры штрихов угломерной и прямолинейной шкалы
транспортиров должны соответствовать указанным в табл. 2.
Таблица 2
Н а и м е н о в а н и е р а з м е р а ш i p u t a
Н о р м а д л я ш к а л ы
у г л о м е р н а я п р м м о л и п е я и а м
1. Номинальная длина штриха, мм:
- полуградусного интервала 1,5-2,5
- миллиметрового интервала — 2,5—3.5
2. Ширина штриха, мм 0.05--0.10
3. Глубина, мм, нс менее:
- для метатла 0. 02
- для прозрачного материала 0. 04
4. Отклонение от номинальной длины
штриха для всей шказы, мм:
- полуградусного интервала ±0.2
- миллиметрового интервала — ±0,15
(Измененная редакция, Изм. № 1).
2.9. На прямолинейной шкале транспортира каждое пятое деле­
ние должно быть отмечено удлиненным в 1.2 — 1,5 раза штрихом по
сравнению с миллиметровым штрихом, а нулевое и каждое десятое
деление — удлиненным в 1.2—1.5 раза штрихом по сравнению с
пятым штрихом.
Прямолинейная шкала должна быть оцифрована через каждые
10 мм.
2.10. На угломерной шкате транспортира каждое градусное деле­
ние должно быть отмечено удтиненным в 1.6—2,0 раза штрихом по

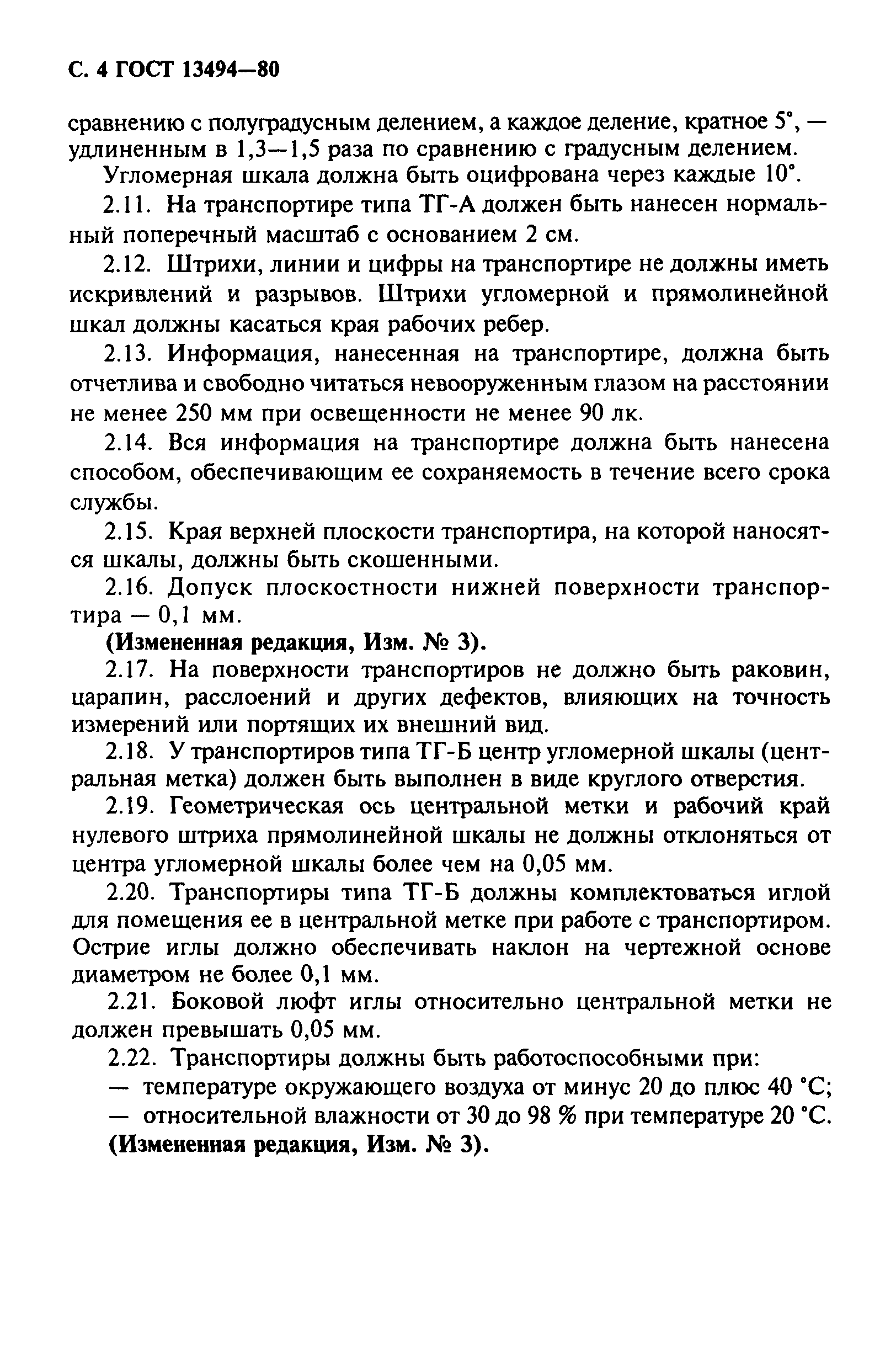

С. 4 ГОСТ 13494-80
сравнению с полуградусным делением, а каждое деление, кратное 5*, —
удлиненным в 1,3—1,5 раза по сравнению с градусным делением.
Угломерная шкала должна быть оцифрована через каждые 10*.
2.11. На транспортире типа ТГ-А должен быть нанесен нормаль­
ный поперечный масштаб с основанием 2 см.
2.12. Штрихи, линии и цифры на транспортире не должны иметь
искривлений и разрывов. Штрихи угломерной и прямолинейной
шкал должны касаться края рабочих ребер.
2.13. Информация, нанесенная на транспортире, должна быть
отчетлива и свободно читаться невооруженным глазом на расстоянии
не менее 250 мм при освещенности не менее 90 лк.
2.14. Вся информация на транспортире должна быть нанесена
способом, обеспечивающим ее сохраняемость в течение всего срока
службы.
2.15. Края верхней плоскости транспортира, на которой наносят­
ся шкалы, должны быть скошенными.
2.16. Допуск плоскостности нижней поверхности транспор­
тира — 0.1 мм.
(Измененная редакция, Изм. № 3).
2.17. На поверхности транспортиров не должно быть раковин,
царапин, расслоений и других дефектов, влияющих на точность
измерений или портящих их внешний вид.
2.18. У транспортиров типа ТГ-Б центр угломерной шкалы (цент­
ральная метка) должен быть выполнен в виде круглого отверстия.
2.19. Геометрическая ось центральной метки и рабочий край
нулевого штриха прямолинейной шкалы не должны отклоняться от
центра угломерной шкалы более чем на 0.05 мм.
2.20. Транспортиры типа ГГ-Б должны комплектоваться иглой
для помещения ее в центральной метке при работе с транспортиром.
Острие иглы должно обеспечивать наклон на чертежной основе
диаметром не более 0,1 мм.
2.21. Боковой люфт иглы относительно центральной метки не
должен превышать 0,05 мм.
2.22. Транспортиры должны быть работоспособными при:
— температу ре окружающего воздуха от минус 20 до плюс 40 "С;
— относительной влажности от 30 до 98 % при температуре 20 *С.
(Измененная редакция, Изм. № 3).

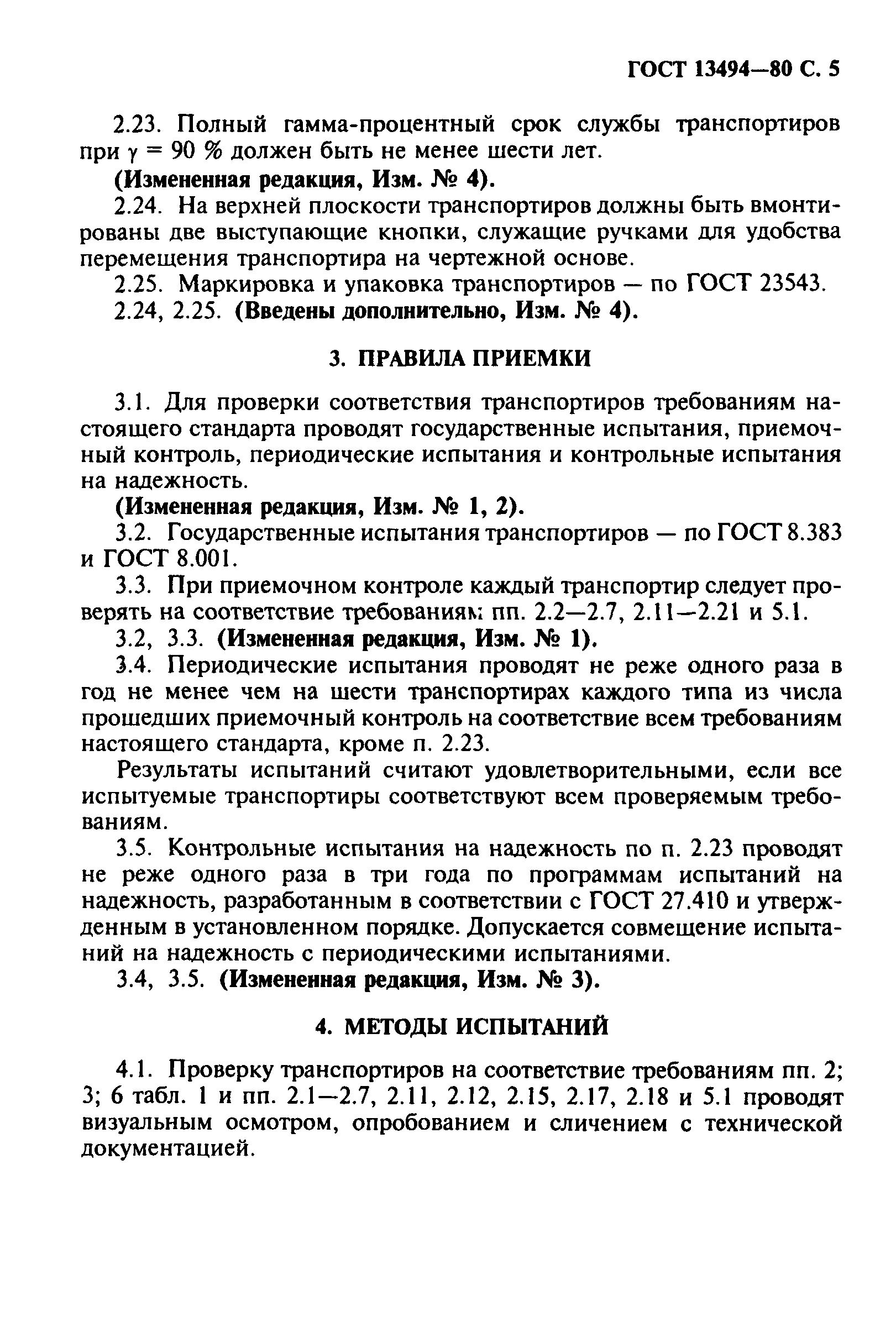

ГОСТ 13494- 80 С. 5
2.23. Полный гамма-процентный срок службы транспортиров
при у = 90 % должен быть не менее шести лет.
(Измененная редакция, Изм. № 4).
2.24. На верхней плоскости транспортиров должны быть вмонти­
рованы две выступающие кнопки, служащие ручками для удобства
перемещения транспортира на чертежной основе.
2.25. Маркировка и упаковка транспортиров — по ГОСТ 23543.
2.24, 2.25. (Введены дополнительно, Изм. № 4).
3. ПРАВИЛА ПРИЕМКИ
3.1. Для проверки соответствия транспортиров требованиям на­
стоящего стандарта проводят государственные испытания, приемоч­
ный контроль, периодические испытания и контрольные испытания
на надежность.
(Измененная редакция, Изм. № 1, 2).
3.2. Государственные испытания транспортиров — по ГОСТ 8.383
и ГОСТ 8.001.
3.3. При приемочном контроле каждый транспортир следует про­
верять на соответствие требованиям пп. 2.2—2.7, 2.11—2.21 и 5.1.
3.2, 3.3. (Измененная редакция, Изм. № 1).
3.4. Периодические испытания проводят не реже одного раза в
год не менее чем на шести транспортирах каждого типа из числа
прошедших приемочный контроль на соответствие всем требованиям
настоящего стандарта, кроме п. 2.23.
Результаты испытаний считают удовлетворительными, если все
испытуемые транспортиры соответствуют всем проверяемым требо­
ваниям.
3.5. Контрольные испытания на надежность по п. 2.23 проводят
не реже одного раза в три года по программам испытаний на
надежность, разработанным в соответствии с ГОСТ 27.410 и утверж­
денным в установленном порядке. Допускается совмещение испыта­
ний на надежность с периодическими испытаниями.
3.4, 3.5. (Измененная редакция, Изм. № 3).
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Проверку транспортиров на соответствие требованиям пп. 2;
3; 6 табл. 1 и пп. 2.1-2.7, 2.11, 2.12, 2.15, 2.17, 2.18 и 5.1 проводят
визуальным осмотром, опробованием и сличением с технической
документацией.

С. 6 ГОСТ 13494-80
4.2. Проверку на соответствие требованиям пп. 1. 5 и 7 табл. 1,
пп. 1, 2 и 4 табл. 2, пп. 2.9, 2.10, 2.19—2.21 проводят большим
инструментальным микроскопом БМИ по ГОСТ 8074 или другими
приборами равноценной точности.
4.3. Погрешность нанесения штрихов (п. 4 табл. 1) проверяют на
универсальном микроскопе УИМ-21 или других равноценных ему по
точности приборах.
4.4. Глубину штрихов (п. 3 табл. 2) проверяют на приборах с
использованием индикатора часового типа с точностью отсчета
0,01 мм.
4.5. Требование п. 2.13 проверяют визуально. Величину освещен­
ности при этом контролируют лкжсометром по ТУ 25—04—3098 или
ТУ 25-04-3331.
(Измененная редакция, Изм. № 3).
4.6. Сохранность информации на транспортире (п. 2.14) проверя­
ют выдерживанием его в течение 30 мин в воде при температуре
20—30 *С, после чего транспортир извлекают из волы и протирают
салфеткой. При этом вся информация на транспортире должна быть
сохранена.
4.7. Допуск плоскостности (п. 2.16) проверяют при помощи ле­
кальной линейки по ГОСТ 8026 и щупа по ТУ 2—034—225. Щуп
толщиной 0.1 мм не должен входить в образующиеся зазоры.
(Измененная редакция. Изм. № 3).
4.8. Испытания транспортира на воздействие положительных и
отрицательных температур проводят выдерживанием в камере тепла
и холода по ГОСТ 23543 в течение 2 ч. До и после выдерживания
транспортира при каждом экстремальном значении температуры,
указанном в п. 2.22, проверяют соответствие приборов требованиям
пп. 4 и 7 табл. 1 и пп. 2.2. 2.4, 2.14. 2.16. 2.21.
4.9. Испытания транспортира на воздействие относительной
влажности проводят выдерживанием в камере относительной влаж­
ности в течение 24 ч. До и после выдерживания транспортира при
каждом экстремальном значении относительной влажности, указан­
ной в п. 2.22, и температуре (20 ±2) "С проверяют соответствие
прибора требованиям пп. 2.4. 2.12—2.14, 2.17.
4.10. (Исключен, Изм. № 3).

ГОСТ 13494- 80 С. 7
5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Транспортирование и хранение транспортиров — по ГОСТ
23543.
(Измененная редакция. Изм. № 4).
6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
6.1. Изготовитель гарантирует соответствие транспортиров требо­
ваниям настоящего стандарта при соблюдении условий эксплуата­
ции, транспортирования и хранения.
Гарантийный срок эксплуатации — три года со дня ввода транс­
портиров в эксплуатацию.
(Измененная редакция, Изм. № 1,3).

С. 8 ГОСТ 13494-80
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВВЕДЕН Главным управлением геодезии и кар­
тографии СССР
РАЗРАБОТЧИКИ
А.И. Спиридонов, Г.С. Крюков
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госу­
дарственного комитета СССР по стандартам от 28.01.80 №367
3. Срок проверки — 1993 г.
4. ВЗАМЕН ГОСТ 13494-68
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
О б о з н а ч е н и е Н Т Д . н а к о т о р ы й д а н а
с с ы л к а
Н о м е р п у н к т а
ГОСТ 8.001-80 3.2
ГОСТ 8.383-80 3.2
ГОСТ 27.410-87 3.5
ГОСТ 8026-92 4.7
ГОСТ 8074-82 4.2
ГОСТ 23543-88 2.1.2.25.4.8,5.1
ТУ 2-034-225-87 4.7
ТУ 25-04-3098-76 4.5
ТУ 25-04-3331-77 4.5
6. Постановлением Госстандарта от 11.09.92 № 1167 снято ограни­
чение срока действия
7. ПЕРЕИЗДАНИЕ (март 1997 г.) с Изменениями № 1, 2, 3, 4, утверж­
денными в августе 1985 г., январе 1987 г., мае 1990 г., сенгябре 1992
г. (ИУС 11-85, 5 -8 7 , 8 - 9 0 , 12-92)

Р е д а к т о р В .П . О гурцов
Т е х н и ч е с к и й р е д а к т о р Л . А. К узне цова
К о р р е к т о р В .И . В орепцова
К о м п ь ю т е р н а я в е р с т к а Л .А . К руговой
Н ад . л и ц . N t 0 2 1 0 0 7 о т 10.0S.95. С д а н о а н а б о р 2 1.04.97. П о д п и с а н о в п е ч а т ь 13.05.97.
У е л . ттеч. я . 0 ,7 0 . У ч .-н д д . л . 0 .5 0 . Т и р а ж 118 д к з . С 4 9 7 . З а к . 363.
М И К И з д а т е л ь с т в о с т а н д а р т о в
107076. М о с к в а . К о л о д е з н ы й п е р .. 14.
Н а б р а н о и И з д а т е л ь с т в е н а П Э В М
Ф и л и а л И П К И з д а т е л ь с т в о с т а н д а р т о в — т и п , ‘ М о с к о в с к и й п е ч а т н и к "
М о с к в а , Л и л н н п е р .. 6.
ÃÎÑÒ 13494-80
