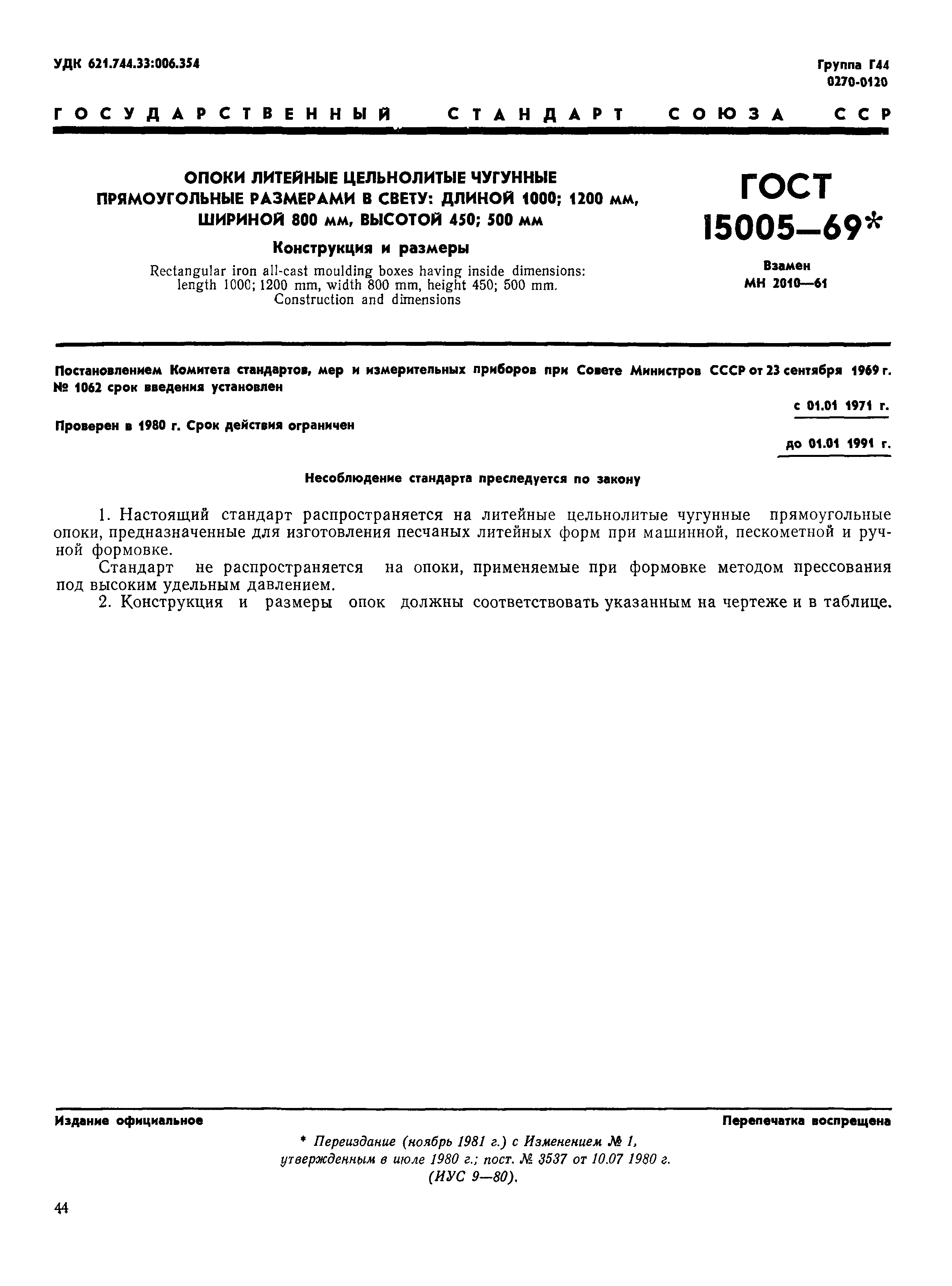

ГОСТ 15005-69 Опоки литейные цельнолитые чугунные прямоугольные размерами в свету: длиной 1000; 1200 мм, шириной 800 мм, высотой 450; 500 мм. Конструкция и размеры

У Д К 621.744.33:006.354 Группа Г44
0270-0120
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
О П О КИ ЛИТЕЙНЫЕ ЦЕЛЬНОЛИТЫЕ ЧУГУННЫЕ
ПРЯМОУГОЛЬНЫЕ РАЗМЕРАМИ В СВЕТУ: Д ЛИ Н О Й 1000; 1200 мм,
ШИРИНОЙ 800 мм, ВЫСОТОЙ 450; 500 мм
ГОСТ
15005-69*
Конструкция и размеры
Rectangular iron all-easi moulding boxes having inside dimensions:
length 1000; 1200 mm. width 800 mm, height 450; 500 mm.
Construction and dimensions
Зим ой
MH 2016—61
Постановлением Комитета стандартов, мар и измерительных приборов пр и Совете Министров СССР от 23 сентабра 1969 г.
Н9 1062 срои введение установлен
1. Настоящий стандарт распространяется на литейные цельнолитые чугунные прямоугольные
опоки, предназначенные для изготовления песчаных литейных форм при машинной, пескометной и руч­
ной формовке.
Стандарт не распространяется на опоки, применяемые при формовке методом прессования
под высоким удельным давлением.
2. Конструкция и размеры опок должны соответствовать указанным на чертеже и в таблице.
Издание официальное Перепечатка воспрещена
С 01.01 1971 г.
Проверен а 1980 г. Срои действия ограничен
до 01.01 1991 г.
Несоблюдение стандарта преследуется по закону
* Переиздание (ноябрь 1981 г.) с Изменением М 1.
утвержденным в июле 1980 г.; пост. А? 3537 от 10.07 1980 с
(ИУС 9 -8 0 ).
ñìåòíûé ðàñ÷åò

Залить холодильник ^ r u
_____
J4g
ГОСТ 15005— 69 Стр. 2
сч
1
I
45
/ —корпус; 2— втулка направляющая 0290-1254 ГОСТ 15019—69 (1 агг.); 3—втулка центрирующая 0290-1054 ГОСТ 15019—69 (I шт.).

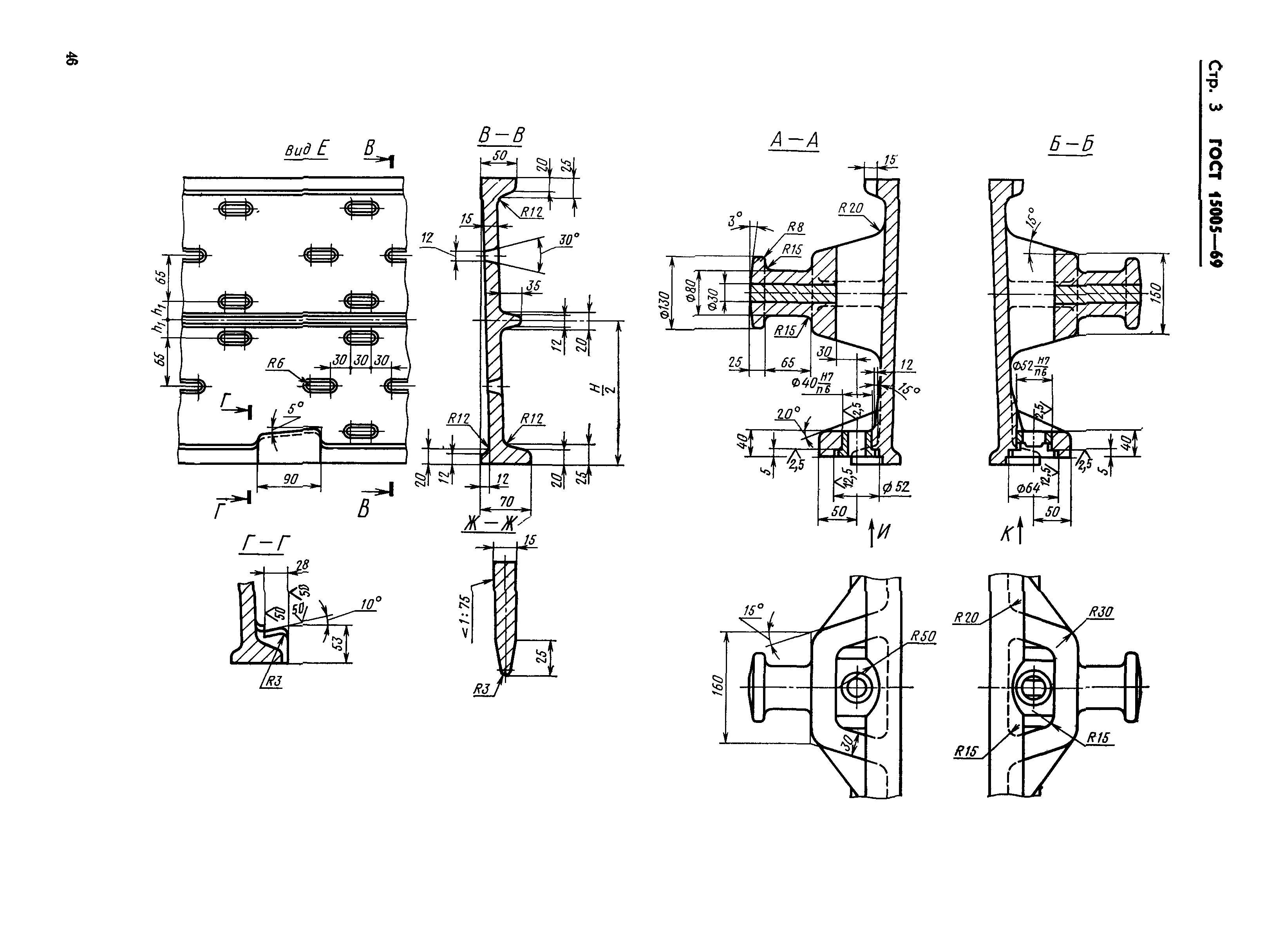

Стр. 3 ГОСТ 15005— 60
46

ГОСТ 15005— 69 Стр. 4
Вид И Вид К
ушко ушко
Размеры в мм
О бозн ачен и е о ео к П р и м е н и м о е » ,
1
н
(п р ел . от я л .
± 1 Л )
А
{п р ел . 0 1к л .
± 0 .6 )
/■,б» t 4 1 б ь . М асс*, яг
Исполпег.нх Исполнения
1 3 1 3
0 2 7 0 - 0 1 2 10 2 7 0 0 1 2 2
|ППГ)
4-50
1 1 2 0 1 1 4 0 1 4 2 05 5 0 2 0 0
2 7 0 4 2 3 2 8
0 1 2 3 0 1 2 4 5 0 0 3 0 0 6 0 3 4 8
0 1 2 5 0 1 2 6
1 2 0 0
4 5 0
1 3 2 0 1 3 4 01 6 2 07 5 0 2 4 0
2 7 0 4 2 3 5 8
0 2 7 0 - 0 1 2 70 2 7 0 - 0 1 2 8 5 0 0 3 0 0 6 0 3 8 0
Пример условного об о з н а ч е н и я опоки L= 1000 мм, Я = 500 мм, исполнения /:
Опока 0270-0123 ГОСТ 15005—69
То же, исполнения 2:
Опока 0270-0124 ГОСТ 15005-69
(Измененная редакция, Изм. № 1)
3. Исполнение 2 только для нижних опок, применяемых при способе спаривания на штырь.
4. По требованию заказчика допускается:
а) применение направляющей втулки 0290-1354 ГОСТ 15019—69;
б) длину шейки цапф делать в 1,5 раза больше указанной в настоящем стандарте;
в) ребра-крестовины не выполнять;
г) выполнение ребер-крестовин в соответствии с контуром моделей.
5. Неуказанные радиусы — 5 мм.
6. В местах сопряжения ребер, цапф, ушек и платиков со стенками опок, а также на радиусах
опок вентиляционные отверстия нс делать.
7. Технические требования на опоки — по ГОСТ 8909—75.
