ГОСТ 15963-79 Изделия электротехнические для районов с тропическим климатом. Общие технические требования и методы испытаний

БЗ 10—93
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
ИЗДЕЛИЯ ЭЛЕКТРОТЕХНИЧЕСКИЕ
ДЛЯ РАЙОНОВ С ТРОПИЧЕСКИМ
КЛИМАТОМ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
И МЕТОДЫ ИСПЫТАНИЙ
ГОСТ 15963-79
Издание официальное
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
М о с к t а
ñòðîèòåëüíî òåõíè÷åñêàÿ ýêñïåðòèçà

УДК 621.3.002.5 : 006.354 ' Груш и E 0I
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
И ЗД Е Л И Я ЭЛЕКТРОТЕХНИЧЕСКИЕ Д Л Я РАЙОНОВ
С ТРОПИЧЕСКИМ КЛИМАТОМ
Общие технические требования
и методы испытаний
Electrical articles lor tropical application.
General technical requirem ents and methods of testing
О К П 00C0 34000
¥
• Д а та введения 01,01.81
Настоящий стандарт распространяется на электротехнические
изделия (д а л ее—изделия) по ГОСТ 15543.1—89. ГОСТ 15543—70
климатических исполме«ий Т, ТС. ОМ и< вида климатического ис­
полнения 0 4 ло ГОСТ 1-5150—69.
I. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Общие требования
1.1.1. Изделия должны изготовляться в соответствии с требо­
ваниями ГОСТ 15151-69, ГОСТ 15543.1-89 (или ГОСТ
15543—70 для изделий'в соответствии с областью его распрост­
ранения), настоящего стандарта, стандартов и технических усло­
вий (Ц алее- стандартов) на изделия конкретных серий и типов.
Дополнительные требования по защите изделий от внешних
воздействующих факторов тропического климата должны быть
указаны в стандартах на изделия конкретных серий м типов.
Примечания:
I. Отличия изделий исполнении ТС о т изделий исполнения Т приведены
в пл. 12 5; 1-2.9; 1.2.11-1.2.13; 1.2.17; 1.2.29; 1.4.5; 4.2.9 4; 4 6 1;
4.6.2; 4.8.1 настоящего стандарта и nn. 3.7.1; 3 7 . 6 - 3 7 6 ; 3.82.5; 5.2: 5.9 при­
ложения 1
ГОСТ
15963-79*
* В части методов климатических испытаний электротехнических изделий
народнохозяйственного назначения з5неисн ГОСТ 16962.1—89.
Издание официальное Перепечатка воспрещена
© Издательство стандартов. 1979
© Издательство стандартов, 1994
Переиздание с изменениями

С. 2 ГОСТ 1S9S3-7»
2 Отличия изделий исполнения ОМ от изделий исполнения Т и ТС при­
п е в ы в пп. 124; 12.9; 1^2 10; 12 17; 1.2.28; 1.3,1; 132; 4.22; 44.fl;
4 5.1; 4.6.1; 4.6.2; 4.8.1 настоящего стандарта н пп. 3 8.2 5; 5.2; 6 5 приложе­
ния I. ; г
3. К изделиям вида климатического исполнении 04 предъявляют те же
требования, что и к изделиям климатического исполнении Т, если другое не
установлено в настоящем стандарте.
(Измененная редакция, Изм. № 2, 3).
1.1.2; 1.1.3 (Исключены, Изм. № 2).
1.2. Требования к конструкции
1.2.1. Общие требования к конструкции изделий, в том числе к
выбору материалов,— по ГОСТ 15151—69.
(Измененная редакция, Изм. № 2).
1.2.2 (Исключен. Изм. Лг 2).
1.2.3. В схемах защиты от радиопомех должны применяться
элементы, удовлетворяющие требованиям к элементам тропическо­
го исполнения. Уровни шума (звука) и радиопомех, создаваемые
изделиями, не должны 1прсвышать норм, указанных в стандартах
на изделия конкретных серий и типов.
1.2.4. Для защиты от проникновения грызунов и пресмыкаю­
щихся к токоведущим частям и внутрь изделия предусматривают,
если это допускает -конструкция, защитные сетки с диаметром
или наибольшей стороной ячейки нс более 5 мм, а для исполнения
ОМ - не более 10 мм. Требование не распространяется на изде­
лия категории размещения 4.2 по ГОСТ 15150—69.
1.2.5 Изоляция аппаратов, трансформаторов и изоляторов на­
пряжением 3 кВ и выше категорий 1—4 по ГОСТ 15150--69 долж­
на удовлетворять, требованиям к изоляции при напряжении про­
мышленной частоты fa ли, при необходимости, частоты 60 Гц) по
ГОСТ 1516.1—76. При этом применение в стандартах на изделия
конкретных серий -и типов изделий облегченной изоляции допуска­
ется после широкой эксплуатационной проверки. Изоляция, кроме,
изоляции изделий видов климатических исполнений ТСЗ и ТС4,
должна дополнительно выдерживать установленные настоящим
стандартом испытательные напряжения при испытании на влаго-
устойчивость в условиях циклического воздействия или в условия г
выпадения росы, в зависимости от рода материала изоляционных
частей.
Изоляцию аппаратов, трансформаторов и изоляторе» напряже­
нием 3 кВ и выше, категория 1, размещаемых в шкафах (напри­
мер КРУ), а также изоляцию всего шкафа в целом, за исключени­
ем наружной части ввода в шкаф1 не испытывают под дождем,
но дополнительно испытывают на влагоусгойчнвость и условиях

ГОСТ 159вЗ—79 С. 3
циклического воздействия или в условиях выпадения росы в за­
висимости от рода материала изоляционных частей.
Если аппараты, трансформаторы и изоляторы наггряжслием
3 кВ и выше в процессе эксплуатации подвержены воздействию
атмосферных перенапряжений, то их изоляция должна удовлетво­
рять требованиям к изоляции при напряжениях грозовых импуль­
сов по ГОСТ 1516.1-76.
1.2.6. Если в техническом задании или стандартах на изделия
конкретных серий и типов установлено требование о наличии в
воздухе солей и (или) интенсивных загрязнений, внешняя изоля­
ция аппаратов, трансформаторов й изоляторов напряжением св.
1000 В должна обеспечивать грязестойкость изделий по нормам
.предъявляемым к изделиям нетропичесхого исполнения.
Требование « обеспечению грнзестойкости не 'распространяется
на изоляцию изделий, размещаемых в шкафах, а также на собст­
венную изоляцию этих шкафов, за исключением наружной части
ввода в шкаф.
Длину пути утечки внешней изоляции изделий категории Б или
В выбирают по ГОСТ 9920—89.
1.2.3—1.2.6. (Измененная редакция, Изм. № 2>.
1.2.7. Масло в маслон а полненных аппаратах и трансформато­
рах должно быть защищено от увлажнения. Аппараты должны
быть снабжены газовыми или масляными затворами или влагопо­
глотителем. через, который осуществляется связь с. наружной сре­
дой.
Указанные требования не распространяются на коммутацион­
ные аппараты, в которых масло не является основной изолирую­
щей ср. дой, э также на герметичные конструкции.
1.2-8. Все обмотки, за исключением катушек из голых прово-
доз, должны быть пропитаны или герметизированы. Обмотки пос­
ле пропитки должны быть покрыты электроизоляционными эмаля­
ми, за исключением погружаемых в масло обмоток, катушек
электрических аппаратов "на напряжение до 1000 В, герметизиро­
ванных электроизоляционными компаундами, обмоток электри­
ческих машин, прошедших « е менее чем двухразовую вакуумную
пропитку маслостойкими электроизоляционными лаками, а также
обмоток из эмаль-проводов, пропитываемых в сборе и располо­
женных в конструкциях, где оплошное покрытие эмалями невоз­
можно.
1.2.9. Электрические машины исполнений Т н ТС изготовляют
со степенью защиты по ГОСТ 14254—80 ие ниже 1Р43. Электриче­
ские машины со степенью зашиты ниже IP43 изготовляют только
ы случаях, когда конструктивно невозможно шли нецелесообразно

С. 4 ГОСТ (5963—79
изготозлять машины со степенью защиты IP43 или когда такие
машины не могут быть использованы да назначению, исходя из
условий эксплуатации. Электрические машины категории разме­
щения 4 допускается изготовлять со степенью зашиты ниже IP43.
Сварочные электрические машины допускается изготовлять со сте­
пенью зашиты 1Р22. Для поставок в районы, подверженные воз­
действию пыли ( макроклимэтические районы ТВ, если это учма-
давлено в техническом задании или стандартах на изделия кон­
кретных серии и типов, а также в районы ТС), коллекторные элек­
трические машины со степенью защиты ниже IP1X должны быть
отнесены к категории 4. Кожухи вентиляторов внешнего обдува
электрических машин должны обеспечивать степень защиты не
ниже IP20. •
Электрические машины исполнения ОМ должны изготовлять­
ся со степенями защиты н соответствии с НТД на эти изделия.
(Измененная редакция, Изм. № I, 2).
12.10.. Подшипникч машин всех видов климатических испол­
нений должны быть защищены от воздействия пыли. Данное тре­
бование не распространяется на машины с принудительной .венти­
ляцией, если в охлаждающем воздухе обеспечивается отсутствие
пыли, к машинам исполнения ОМ, а также к электрическим ма­
шинам малой мощности, предназначенным для установки в обо­
лочке комплектного изделия категории 4.
1.2.11. Для электрических аппаратов категории 2. поставляемых
r микроклиматические районы ТС. с целью защиты.от попадания
пы.ти внутрь аппаратов п количествах и местах, препятствующих
их нормальной работе, должна быть обеспечена степень защиты
нс ниже IP5X при помощи собственной оболочки или путем поме­
щения » шкафы нлн кожухи аппаратов, или защиты при помощи
других конструктивных лер. если собственная оболочка не обеспе­
чивает достаточной зашиты. • .
(Измененная редакция, Иэм. № 2).
1,2 12. Электрические аппараты категории 1, поставляемые ?
м а крокл им этические районы ТС, должны изготовляться со сте­
пенью защиты IP6X.
1.2.13. Электрические аппараты категорий ! и 2, поставляемые
в макрохлмматические районы ТС, «а работоспособность которых
запыленность не влияет , могут быть со степенью защиты IP0X.
1.2.14. Электрические arffiapatu категорий 1 и 2, поставляемые
в микроклиматические районы ТВ, изготовляют со степенью заши­
ты >не ниже IP5X в том случае, если «необходимость их эксплуата­
ции в условиях воздействия пыля учгтановлена в техническом за­
дании или в стандартах на «конкретные серии м типы аппаратов.

ГОСТ 15965—7» С. %

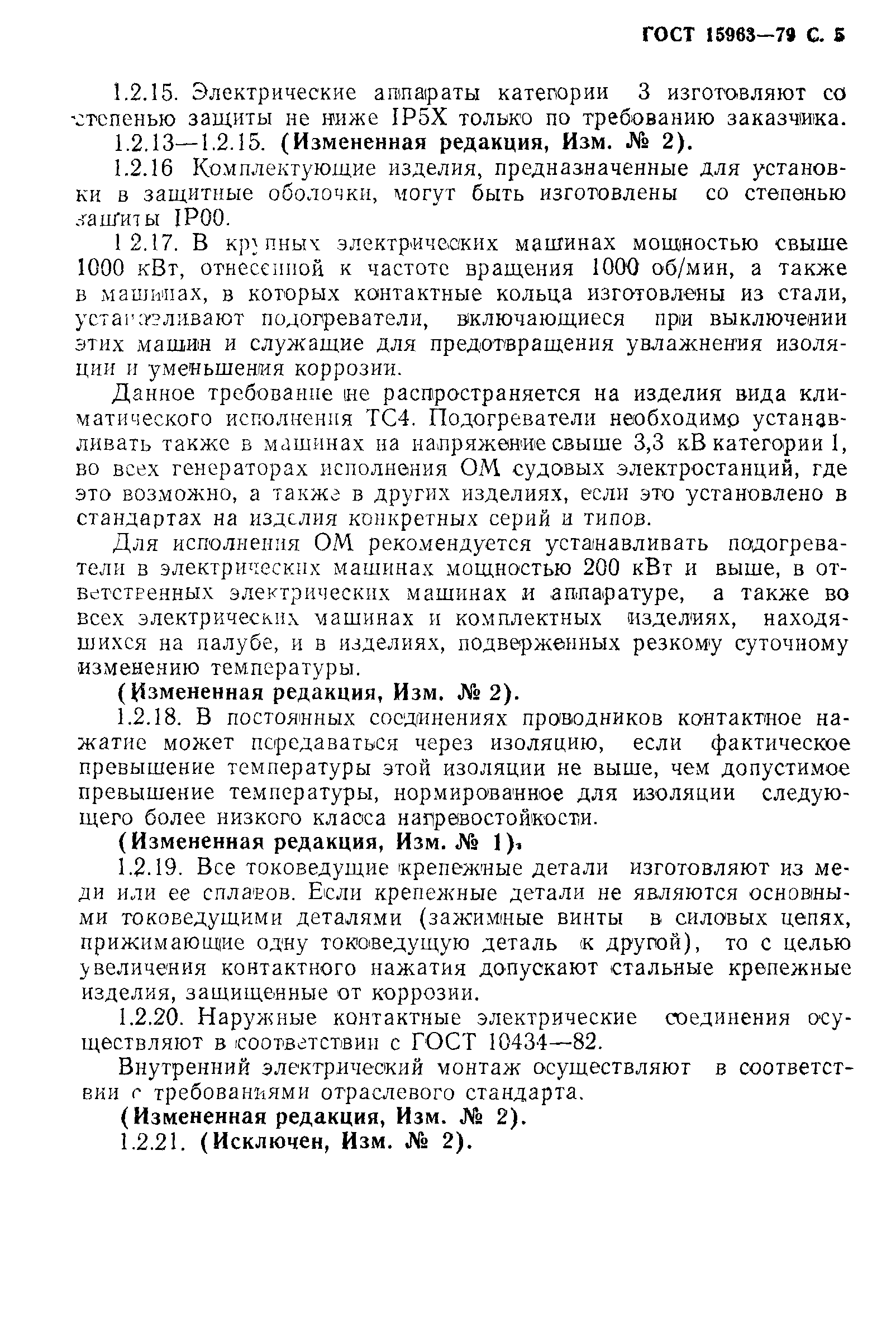

1.2.15. Электрические аппараты категории 3 изготовляют со
степенью защиты не ниже 1Р5Х только по требованию заказчика.
12.13— 1.2.15. (Измененная редакции, Изм. Лв 2).
1.2.16. Комплектующие изделия, *гредназначенные для установ­
ки в защитные оболочки, могут быть изготовлены со степенью
защиты fР00.
1.2.17. R крупных электрических машинах мощностью свыше
1000 кВт, отнесенной к частоте вращения 1000 об/мин, а также
в машинах, в которых контактные кольца изготовлены из стали,
устанавливают подогреватели, включающиеся при выключении
этих машин и служащие для предотвращения увлажнения изоля­
ции и уменьшения коррозии. '
Данное требование не распространяется на изделия вида кли­
матического исполнения ТС4. Подогреватели необходимо устанав­
ливать также в машинах на напряжение свыше 3,3 кВ категории I,
по всех генераторах исполнения ОМ судовых электростанций, где
это возможно, а также в других изделиях,* если это установлено в
стандяртах на изделия конкретных серий и типов.
Для исполнения ОМ рекомендуется устанавливать подогрева­
тели в электрических машинах мощностью 200 кВт и выше, в от­
ветственных электрических машинах и аппаратуре, а также во
всех электрических машинах и комплектных изделиях, находя­
щихся на палубе, и в изделиях, подверженных резкому суточному
изменению температуры.
(Измененная редакция, Изм. Л* 2).
1.2.18. В постоянных соединениях проводников контактное на­
жатие может передаваться .через изоляцию, если фактическое
превышение температуры этой изоляции не выше, чем допустимое
превышение температуры, нормированное для изоляции следую­
щего более низкого класса нагревостойхостн.
(Измененная редакция, Изм. № I).
1.2.19. Все токоведущие крепежные детали изготовляют из ме­
ди или ее сплавов. Если крепежные детали не являются основны­
ми токоведущими деталями (зажимные винты в силовых цепях,
прижимающие одну токоведущую деталь к другой), то с целью
увеличения контактного нажатия допускают стальные крепежные
изделия, защищенные от коррозии.
, 1.2.20. Наружные контактные электрические соединения осу­
ществляют в соответствии с ГОСТ 10434—82.
Внутренний электрический монтаж осуществляют в соответст­
вии с требованиями отраслевого стандарта.
(Измененная редакция, Изм. № 2).
1.2.21. (Исключен, Изм. № 2). •

С. в ГОСТ 1 5963-79
1.2.22. Концы выводных н соединительных проводов с оплеткой
в электрических машинах и аппаратах, присоединяемые по
п. 1.2.20, должны быть бзндажи.рованы. Для этого у проводов на
расстоянии 8—12 мм от конца снимают оплетку, а у проводов
марки РКГМ — также резиностеклоткэнь.
Освобожденное от оплетки и резнностеклотканн место в зави­
симости от требований по нагревостойкости и влагостойкости за­
делывают следующими способами:
а) отступая от конца провода на 5—8 мм, бандажируют изо­
ляционной лакированной трубкой с лавсановым чулком с внутрен­
ним диаметром 1—2 мм {в зависимости от сечения провода), с
перекрытием оплетки на 18—22 мм. Затем бандаж покрывают
эмалями- ГФ-92 ГС, ЭП-91 или ЭП-525* с последующей горячей
сушкой;
б) изолируют полоской стеклолэкоткани с перехрытием оплет­
ки на 18—22 мм. При этом пространство между наконечником и
проводом плотно заделывают узкой полоской из этой же стекло-
лакоткани. Стеклолакоткань бандажируют стехлонитью или стек-
лочулком с внутренним див-метром 1—2 мм, оставляя на ковше
провода непокрытую манжетку 5 —8 мм. Бандаж из стеклочулка
затем покрывают эмалями, указанными в подпункте а, или эмаля­
ми КО-935 (если применена стеклолакоткань марки ЛСК-155/180)
с последующей горячей сушкой покрытия. Допускается замена
эмали КО-^35 эмалью КО-911 воздушной сушки;
в) для проводов с температурой на токопроводящей жиле не
выше 70°С вместо указанных в подпунктах а ч б изоляционной ла­
кированной трубки и стеклоткани, рекомендуется применять лип­
кие полиэтиленовую или поливинилхлорндную ленты, концы кото­
рых приваривают луте>« оплавления. Бандаж из ленты при этом
стеклочулком не бандажируют. Допускается концы поливинилхло­
ридной ленты не оплавлять, а приклеивать эмалью ХВ-124;
г) на конец провода с оплеткой надевают электроизоляцион­
ную трубку любого вида по обязательному приложению 1, кото­
рую закропляют на жиле липкой лентой из стеклолакотканей ти­
пов ЛСКЛ-155. ЛЭТСАР.
(Измененная редакция, Изм. Nt 2).
1.2.23. В крышках аппаратов и других изделий, где плотное
прилегание прокладок к крышке обеспечивается замками, должны
быть приняты меры, предотвращающие повреждения лакокрасоч­
ного покрытия при ударе или прижиме замка к крышке.
* См. «Перечень основных материалов, применяемых для изготовлении
электротехнических изделий для районов с тропическим климатом*.

ГОСТ J 5 9 6 3 -7 9 с . 7
Рекомендуется: применять в месте прижима замка накладки
из резины или нержавеющей стали; прижимные замки кренить
к корпусу на приливах таким образом, чтобы при закрывании
замка его ручка не ударялась о корпус; против конца ручки зам­
ка делать на корпусе изделия углубление.
1.2.24. В изделиях категории 1 предусматривают возможно бо­
лее полную защиту органических электроизоляционных материа­
лов от солнечного излучения.
1.2.25. Металлические крайние листы пакетов активной стали
в электрических машинах рекомендуется изготовлять утолщенны­
ми или склеенными.
Применение склепанных или сварных листов допускается в
случаях, когда предусмотрены меры по предотвращению коррозии,
которая могла бы возникнуть при изготовлении (например, при­
менение сварки в среде инертного газа) или последующей экс­
плуатации (защита сердечников статоров н роторов в соответст­
вии с п. 1.4.6 методами погружения).
(Измененная редакция, Изм. JV& 2).
1.2.26. Допустимые контакты металлов — по ГОСТ 9.005—72.
1.2.27. При конструировании изделий рекомендуется избегать
углублений, где может скапливаться влага, а в местах соедине­
ний — появления узких щелей и зазоров, стимулирующих раз­
витие щелевой и язвенной коррозии.
В электрических машинах со степенью защиты IP43 и выше при
необходимости следует предусматривать отверстие для стока кон­
денсата.
1.2.28. В изделиях исполнения ОМ для изготовления корпусов
светильников, пакетных выключателей, предназначенных для ус­
тановки на открытых палубах и других местах, где возможно по­
падание морской воды, а также для изготовления патронов све­
тильников рекомендуется применять конструкционные медные
сплавы по приложению 1.
Детали корпуса патрона светильников допускается изготовлять
из глазурованного фарфора.
1 2.29. Маркировка изделий должна выполняться в соответст­
вии с ГОСТ 18620—86 со следующими дополнительными требова­
ниями:
таблички изготавливают из латуни марки Л-63 толщиной 0,8--
1,0 мм с никелированным выпуклым изображением к черным ок­
сидированным фоном. Допускается (для изделий видов климати­
ческих исполнений 0 4 и ТС. а также для изделий других видов
исполнений при размещении табличек внутри изделия) нзготов*
2-263

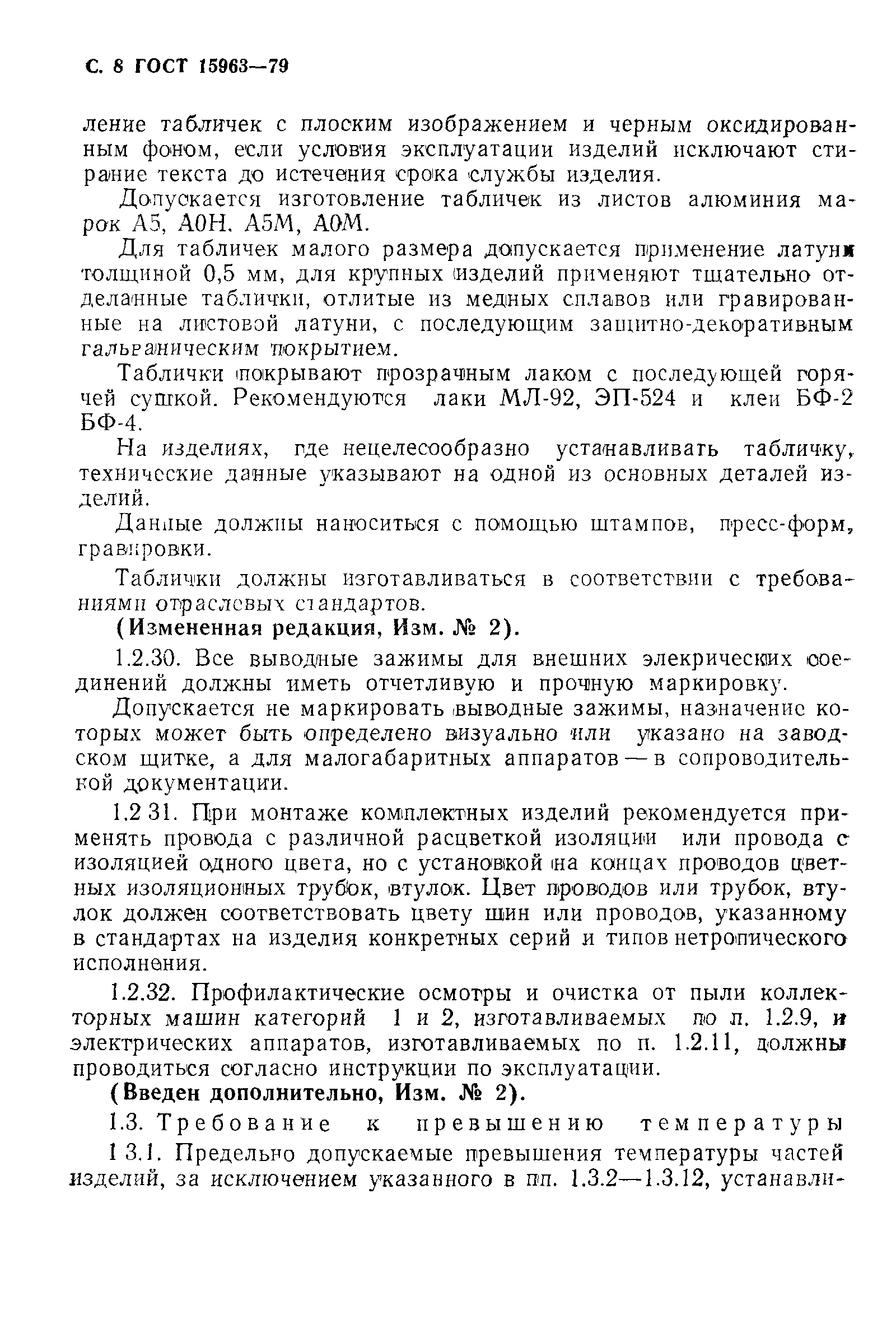

С. 8 ГОСТ f 598.3-79
ленис табличек с плоским изображением и черным оксидирован­
ным фоном, если условия эксплуатации изделий исключают сти­
рание текста до истечения срока службы изделия
Допускается изготовление табличек из листов алюминия ма­
рок До. ДОН. ASM, ДОМ.
Для табличек малого размера допускается применение латуни
толщиной 0.5 мм. для крупных .изделий применяют тщательно от­
деланные таблички, отлитые из медных сплавов или гравирован­
ные на листовой латуни, с последующим занштно-декоративныи
гальваническим покрытием.
Таблички покрывают прозрачным лаком с последующей горя­
чей сушкой. Рекомендуются лаки МЛ-92, ЭП-524 и клен ЬФ-2
БФ 4.
На изделиях, где нецелесообразно устанавливать табличку,
технические данные указывают на одной из основных деталей из­
делии.
Данные должны наноситься с помощью штампов, пресс-форм,
гравировки.
Таблички должны изготавливаться в соответствии с требова­
ниям и отраслевых стандартов.
(Измененная редакция. Изм. № 2).
1.2.30. Все выводные зажимы для внешних элекрнчсских сое­
динений должны иметь отчетливую и прочную маркировку.
Допускается не маркировать выводные зажимы, назначение ко­
торых может быть определено визуально «ли указано на завод­
ском щитке, а для малогабаритных аппарагоз — в сопроводитель­
ной документации.
1.2 31. При монтаже комплектных изделий рекомендуется при­
менять провода с различной расцветкой изоляции или провода с
изоляцией одного цвета, но с установкой на концах проводов цвет­
ных изоляционных трубок, -втулок. Цвет проводов или трубок, вту­
лок должен соответствовать цвету шин или проводов, указанному
в стандартах на изделия конкретных серин и типов нетропнческого
исполнения.
1.2.32. Профилактические осмотры*и очистка от пыли коллек­
торных машин категорий 1 и 2, наготавливаемых по л. 1.2.9, и
электрических аппаратов, изготавливаемых по п. 1.2.11, должны
проводиться согласно инструкции по эксплуатации.
(Введем дополнительно, Изм. № 2).
1.3. Требование к превышению температуры
I 3.1. Предельно допускаемые превышения температуры частей
изделий, за исключением указанного в пп. 1.3.2— 1.3.12, устанзвлн-

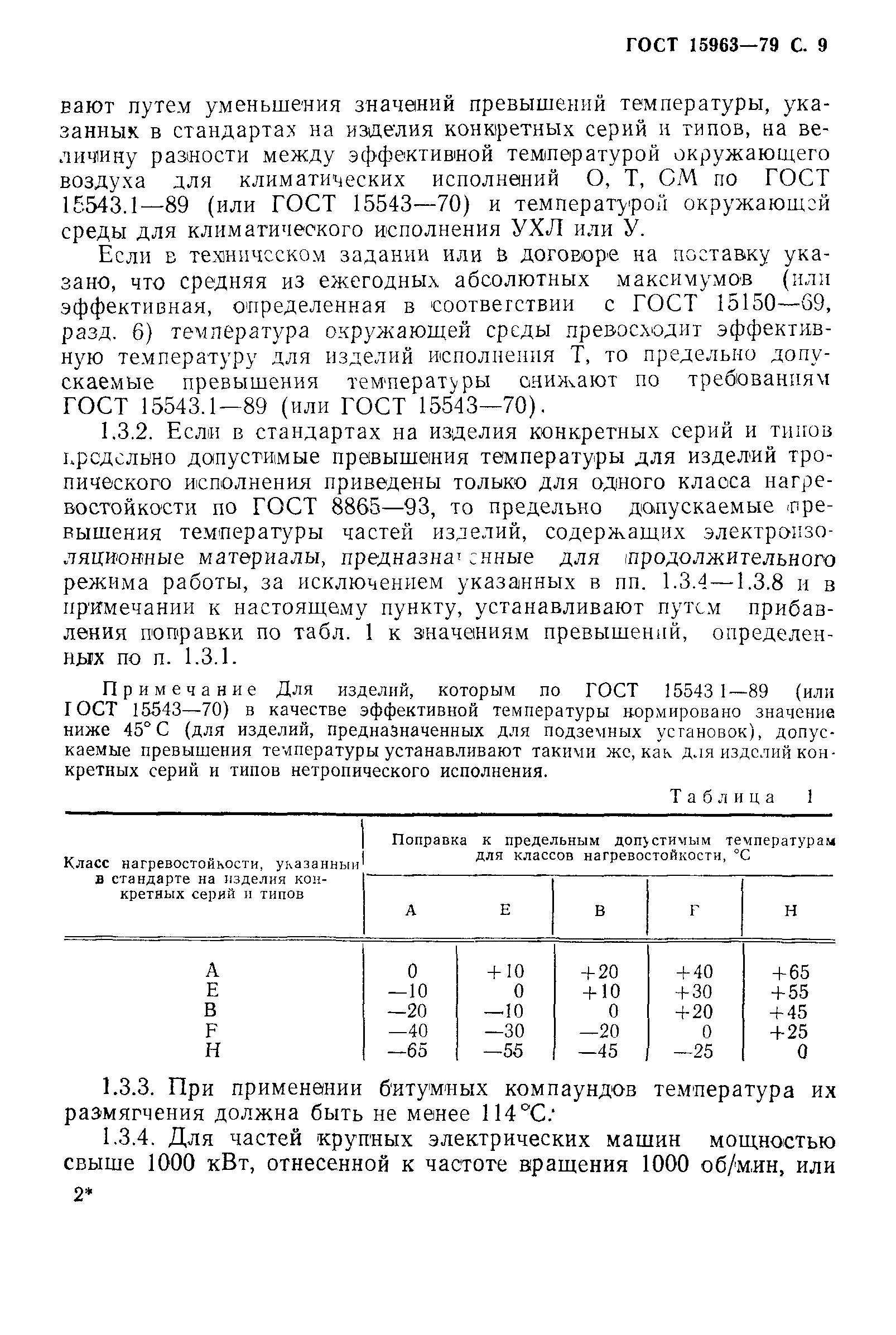

ГОСТ 1 5 9 6 3 -7 9 С- 9
вают путем уменьшения значений превышений температуры, ука­
занных’в стандартах на изделия конкретных серий и типов, на ве­
личину разности между эффективной температурой окружающего
воздуха для климатических исполнений О. Т, ОМ по ГОСТ
15543.1—89 (или ГОСТ 15543—70) и температурой окружающей
среды для климатического исполнения УХЛ или У.
Если с техническом задании или а договоре на поставку ука­
зано, что средняя из ежегодных абсолютных максимумов (или
эффективная, определенная в соответствии с ГОСТ 15150—59.
разд. 6) температура окружающей среды превосходит эффектив­
ную температуру для изделий исполнения Т. то предельно допу­
скаемые превышения температуры снижаю! но требованиям
ГОСТ 15543.1-89 (или ГОСТ 1 5 & 3 -7 0 ).
1.3.2. Если в стандартах на изделия конкретных серий и типов
предельно допустимые превышения температуры для изделий тро­
пического исполнения приведены только для одного класса нагре-
востойкости по ГОСТ 8865—93. то предельно допускаемые .пре­
вышения температуры частей изделий, содержащих электроизо­
ляционные материалы, предназначенные для продолжительного
режима работы, за исключением указанных в пп. 1-3-4— 1.3.8 и в
примечании к настоящему пункту, устанавливают путем прибав­
ления поправки по табл. I к значениям превышений, определен­
ных по п. 1.3.1.
Примечание. Д л я изделий, которым по ГОСТ 15643.1—89 (или
ГОСТ 15543—70) в качестве эффективной температуры нормировано значение
ниже 45“ С (для изделий, предназначенных д л я подземных установок), допус­
каемые превышения температуры устанавливают такими ж е. кок для изделий кон­
кретных серий и типов кстроиичсского исполнения.
Т а 0 л и u а 1
| Лопраши х Ередслыши допустимым темзератграм
Кда« . ы г ^ - ы и с е т . . у х а м и т а '
__________для м к с е я иагремоояюгги -С
* сгвидкрте н а и а д е л и и к о н ­
к р е т н ы х « р и й и Т И П О В
А С ь Г И
А 0 4 - : о 4-20 + 40 + 6 5
Е - 10 0 + 10 ь з о + 55
В - 2 0 — ю 0 '• 2 0 + 4 5
F - 4 0 - 3 0 - 2 0 0 + 2 5
Н - 6 5 - 5 5 - 4 5 - 2 5 0
1.3.3. При применении битумных компаундов температура их
размягчения должна быть не меиее 114°С.‘
1.3.4. Для частей крупных электрических машин мощностью
свыше 1000 кВт, отнесенной к частоте вращения 1000 об/мин, или
2*

С. 10 ГОСТ 15963—79
с длиной сердечника свыше 1 м, кроме указанных в п. 1.3.5, пре­
дельно допускаемые превышения температуры, определяемые но
ПП. 1.3.1 и 1.3.2, снижают на 5°С.
1.3.5. Дли индивидуальных электрических машин, работающих
с замкнутым циклом вентиляция, предельно допускаемые превы­
шения температуры обмоток, не соприкасающихся с внешней сре­
дой. выбирают в каждом отдельном случае, исходя из температу­
ры охлаждающей воды на месте установки и соответствующей ей
температуры охлаждающей среды. При этом должны быть учтены
требования пп. 1.3.1; 1.3.2; 1.3.4.
1.3.1 — 1.3.5. (Измененная редакция. Изм. № 2).
1.3.6. Для кратковременно работающих катушек, применяемых
в аппаратах напряжением свыше 1000 В, предельно допускаемые
превышения температуры, установленные в -п. 1.3.1, допускается
увеличивать на 5°С.
1.3.7 Для силовых трансформаторов исполнения ОМ. а также
трансформаторов с водяным охлаждением, кроме силовых, пре­
дельно допускаемые превышения температуры выбирают, исходя
из температуры окружающей воды в соответствующей ей темпера­
туры охлаждающей среды. При этом должны быть учтены требо­
вания п. 1.3.1.
1.3.8. Для встроенных трансформаторов тока, устанавливаемых
в силовых масляных трансформаторах, предельно допускаемые
превышения температуры должны составлять:
10°С —для обмоток по сопротивлению;
15“€ —для сердечников по термометру.
Если превышение температуры масла, окружающего трансфор­
матор тока, ниже определенного по п. 1.3.1, то для встроенных
трансформаторов тока индивидуального исполнения при верхнем
значении первичного тока свыше 1000 А превышения температуры
обмоток и сердечника могут быть, соответственно, увеличены по
сравнению с указанными в данном пункте, но не более чем на
10SC.
I 3.9. Для контактов нз меди и медных оплавов без покрытий,
а также подвижных контактов из меди н медных сплавов с гальгт.-
ннческимн покрытиями (кроме серебра), работающих на воздухе,
поправки к предельно допускаемым превышениям температуры,
но сравнению с указанными в стандартах на изделия конкретных
серий и типов для температуры окружающей среды 4 0 'С, должны
составлять минус 15 и минус 20*0 для эффективной температуры
окружающего воздуха 45 и 5(ГС соответственно (для контактов
высоковольтных аппаратов но ГОСТ 8024—9 0 — минус 10 и минус

ГОСТ 15963 - 7 9 С. II

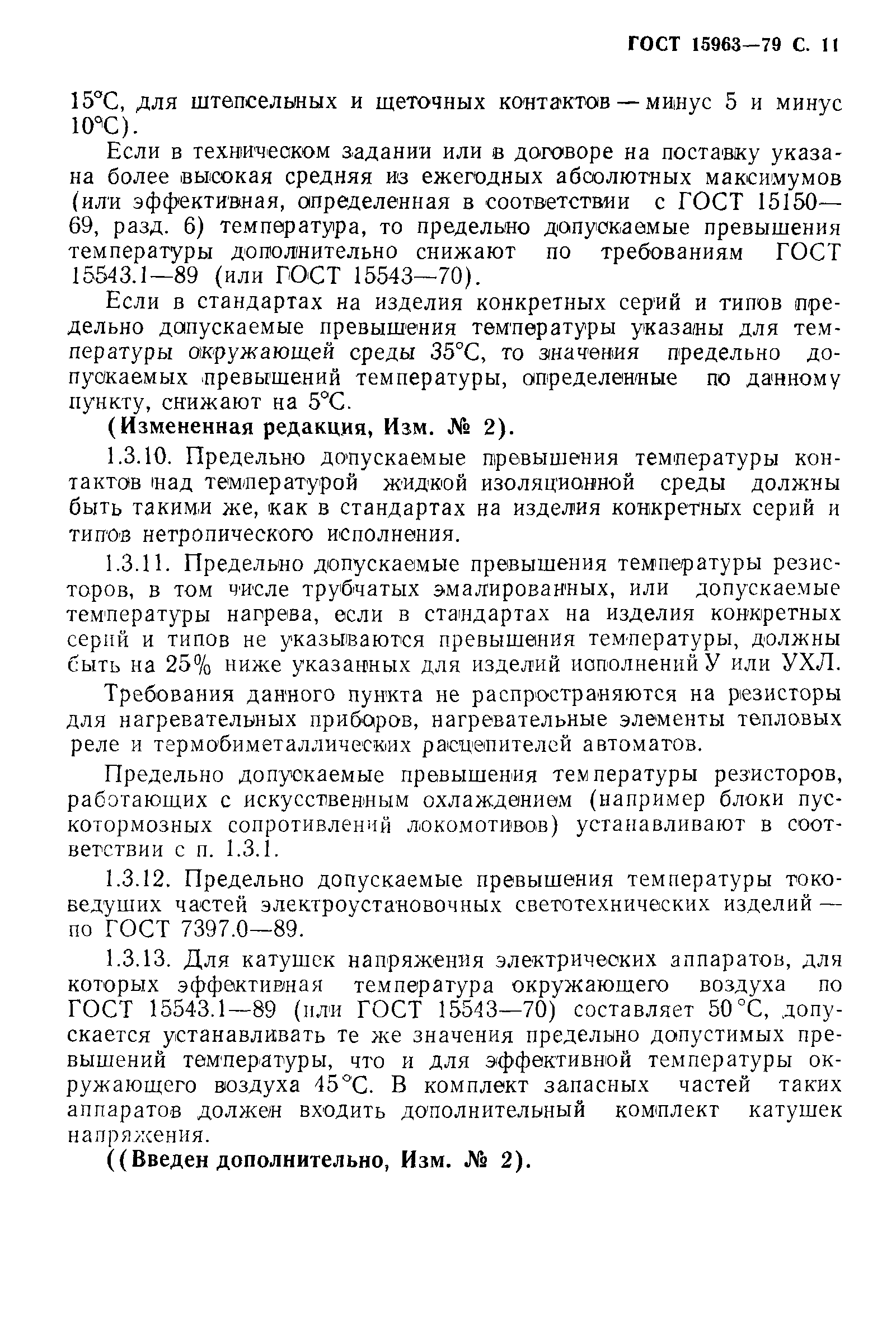

15°С. для штепсельных и щеточных контактов — минус 5 и минус
10°С)..
Пели в техническом задании или « договоре на поставку указа­
на более высокая средняя из ежегодных абсолютных максимумов
(или эффективная, определенная в соответствии с ГОСТ 15150—
69, разд. 6) температура, то предельно допускаемые превышения
температуры дополнительно снижают по требованиям ГОСТ
15543.1-89 (или ГОСТ 15543-70).
Еслн в стандартах на изделия конкретных серий и типов пре­
дельно допускаемые превышения температуры указаны для тем­
пературы окружающей среды 35сС, то значения предельно до­
пускаемых превышений температуры, определенные по данному
пункту, снижают на 5°С.
(Измененная редакция, Изм. ЛЬ 2).
1.3.10. Предельно допускаемые превышения техктературы кон­
тактов чшд температурой жидкой изоляционной среды должны
быть такими же, как в стандартах на изделия конкретных серий н
типов негролического исполнения.
1.3.1!. Предельно допускаемые превышения температуры резис­
торов, в том числе трубчатых эмалированных, или допускаемые
температуры нагрева, если в стандартах ша изделия конкретных
серий и типов не указываются превышения температуры, должны
быть на 25% ниже указанных для изделий исполнении У или УХЛ.
Требования данного пункта не распространяются на резисторы
для нагревательных >приборов. нагрезательные элементы тепловых
реле н термобнметаллнчеекпх расцепителей автоматов.
Предельно допускаемые превышения температуры резисторов,
работающих с искусственным охлаждением (например блоки пус-
коюр.чозных сопротивлений локомотивов) устанавливают в соот­
ветствии с н. 1.3.1.
1.3.12. Предельно допуокаемыс превышения температуры токо-
ведуигих частей элекгроестановочных светотехнических изделий —
по ГОСТ 7397.0 -8 9 .
1.3.13. Для катушек напряжения электрических аппаратов, для
которых эффективная температура окружающего воздуха по
ГОСТ 15543.1—89 (м.ти ГОСТ 15513—70) составляет 50°С, допу­
скается устанавливать те же значения предельно допустимых пре­
вышений температуры, что и для эффективной температуры ок­
ружающего воздуха 45°С- В компдехт запасных частей таких
аппаратов должен входить дополнительный комплект катушек
напряжения.
( ( Введен дополнительно, Изм. ЛЬ 2).

С. 12 ГОСТ I(ИМЯ-79

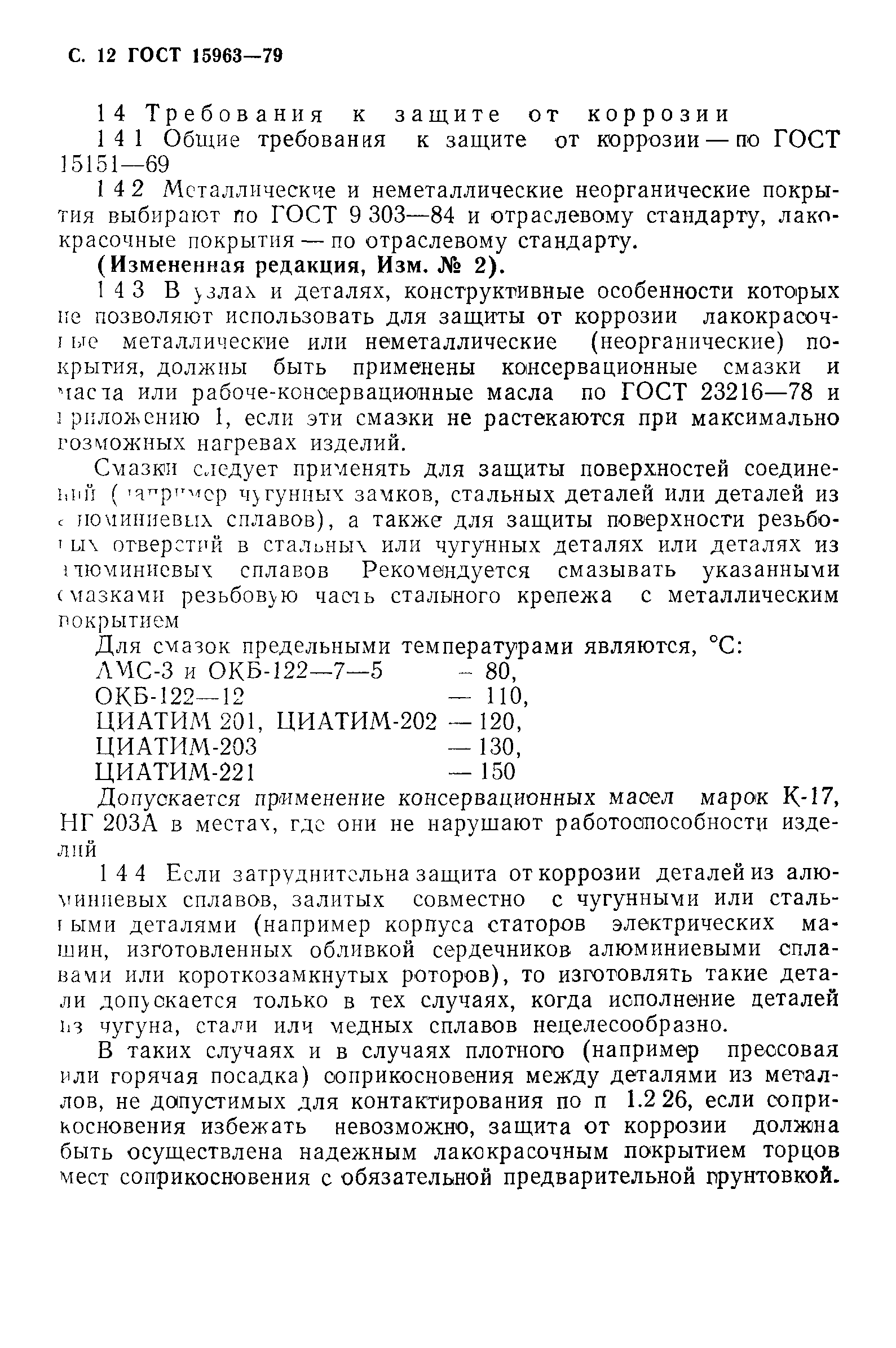

1.4. Требования к защите от коррозии
1.4.1. Общие требования к защите от коррозии — по ГОСТ
15151 69.
1.4.2. Металлические и неметаллические неорганические покры­
тия выбирают го ГОСТ 9.303—84 н отраслевому стандарту, лако­
красочные покрытии — но отраслевому стандарту.
(Измененная редакция,“Изм. № 2).
1.4.3. В узлах и деталях, конструктивные особенности которых
не позволяют использовать для защиты от коррозии лакокрасоч­
ные, металлические или неметаллические (неорганические) по­
крытия, должны быть применены кэнсервацнояные смазки н
масла или рабоче-консервацнонные масла по ГОСТ 23216—78 и
приложению 1, если эти емэзхи не растекаются при максимально
возможных нагревах изделий.
Смазки следует примепять для защиты поверхностей соедине­
ний (например чугунных замков, стальных деталей или деталей из
алюминиевых сплавов), а также дли защиты поверхности резьбо-
гых отверстий в стальных или чугунных деталях или деталях из
алюминиевых сплавов. Рекомендуется смазывать указанными
смазками резьбовую часть стального крепежа с металлическим
покрытием.
Для смазок предельными температурами являются, °С:
ЛМС-3 и ОКБ-1 2 2 -7 —5 - 80;
О К Б -122-12 - ПО;
ЦИАТИМ-201, ЦИЛТИМ-202 — 120;
ЦИАТИМ-203 - 130;
ЦИАТИ.М-221 — 150
Допускается применение консервационных масел марок К-17,
ПГ-203Л в местах, где они не нарушают работоспособности изде­
лий.
1.4.4. Если затруднительна защита от коррозии деталейиз алю­
миниевых сплавов, залитых совместно с чугунными или сталь­
ными деталями (например корпуса статоров электрических ма­
шин, изготовленных обливкой сердечников алюминиевыми сила­
нами или короткозамкнутых роторов), то изготовлять такие дета­
ли допускается только в тех случаях, когда исполнение деталей
из чугуна, стали или медных сплавов нецелесообразно.
В таких случаях и в случаях плотного (например прессовая
или горячая посадка) соприкосновения между деталями из метал­
лов. не допустимых для контактирования по п. 1.2.26, если сопри­
косновения избежать невозможно, защита от коррозии должна
быть осуществлена надежным лакокрасочным покрытием торцов
мест соприкосновения с обязательной предварительной грунтовкой.

ГОСТ 1 6 9 6 3 -7 9 С. 13
При невозможности зашиты лакокрасочными покрытиями не­
обходимо пользоваться указаниями п. 1.4.3.
1.4.5. Допускается для изделии исполнения ТС применять дру­
гие. нс указанные в пи. 1.4.1 и 1.4.2 методы защиты,, если изделия
выдержат установленные для них в настоящем стандарте испы­
тания.
1.4.6. Сердечники статора и ротора электрических машин (за
исключением заливаемых алюминием),.шихтованные сердечники
сухих, трансформаторов и полюсов возбудителей перед обмоткой
грунтуют методом погружения грунтами ФЛ-03к, ФЛОЗж или
ЭП 09Т в красный или желтый цвет.
Допускается грунтование методом пульверизации, если габа­
ритные размеры пакета или конструкции изделия нс позволяют
производить грунтование методом погружения.
Покрытие роторов и статоров машин с изоляцией классов на-
гревостойкости Г* и Н .трон «водится эмалью КО-935; для роторов
машин с малыми зазорами до-.у;кается применять смеси кремний*
органического лака КО-815 (80%) с крс.моиПорганнчсской эмалью
КО-935 (20%).
Допускается не проводить грунтование сердечников, обмотка
которых подвергается пропитке после укладки ее в сердечник.
Допускается покрытие якорей до пропитки с целью антикорро­
зийной защиты непосадочных мест (коллекторная втулка и от­
дельные участки без гальванопокрытия) грунтовкой 3fl-076 двумя
слоями.
Допускается покрытие пакета железа короткозамкнутого рото­
ра эмалью ЭП-214.
(Измененная редакция, Изм. № 2).
1.4.7. Собранные шихтованные сердечники электромагнитов и
сухих трансформаторов рекомендуется пропитывать грунтовкой
ФЛ-ОЗк или ЭП-09Т с применением вакуума и давления или по­
крывать эпоксидной шпатлевкой ЭП-00—10.
Допускается собранные шихтованные магнитоароноды после
лролиткн лаком ПЭ-443 тгокрывагь слоем грунтовки ЭМ-076 и о д ­
ним-двумя слоями эмали ЭП 274.
(Измененная редакция, Изм. № I).
1.4.8. В качестве требуемой по ГОСТ 9.303—84 дополнительной
защиты или (если дополнительная защита по ГОСТ 9.303—81 нс
требуется) в случае нарушения покрытия после сборки изделия
рекомендуется защищать' гайки и головки кадмнрорашюго (оцин­
кован кого) крепежа лакокрасочными покрытиями, применяемыми
для окраски изделия, или одним -двумя слоями клеев БФ-2, БФ-4
«ли лака ФЛ-528 (с последующей запечной), или двумя слоями

С И ГОСТ 1 5 8 6 3 -7 »
лаков АК-ПЗ, АК-ПЗФ, АС-82, которые следует применять с на­
полнителями — радом ином марок С и Ж или консервационнымк
смазками, или маслами.
Допускается внутри изделия защищать крепеж грунтовкой
ЭП-076.
(Измененная редакция, Изм. № 2). *
1.4.9. Изделия категории 1 окрашивают эмалями белого или
серебристо-белого цвета. Рсчоомвндуется .применять эмали, содер­
жащие алюминиевую пудру.
Требования «е выполняют, если по конструктивным особенно­
стям или назначению изделий требуется окраска другого цвета
или для изделий, снижение-температуры поверхности которых не
играет существенной роли.
Если после монтажа изделие подлежит дополнительной окрас­
ке, то при поставке оно должно иметь надежную защитную ок­
раску светлого тона, допускающую легкую перекраску в установ­
ленный цвет. Применять для предварительной окраски асфальто-г
битумные к другие материалы, которые могут проступать через
слои покрывной краски, не допускается.
По требованию предприятия-получателя изделие может «пос­
тавляться с нанесением на наружные поверхности одного слоя
гр)ч«та без последующего нанесения покрытия при выполнении
следующих условий:
условия храпения изделий — I (Л) по ГОСТ 15150—69 на до­
пустимый срок сохраняемости не более 6 месяцев;
условия транспортирования в части воздействия механических
факторов — Л по ГОСТ 23216—78. Допускается транспортирова­
ние в других условиях с применением упаковки, предусмотренной
ГОСТ 23216—78 для этих условий и изделий категории 4 по
ГОСТ 15150-69;
выбор системы покрытий и схемы технологического процесса
у предприятия-получателя должен быть произведен с учетом на­
несенной грунтовки, при этом предприятие-получатель должно
принять на себя ответственность за качественное выполнение на­
ружного покрытия всего комплекта поставленных изделий.
Разд. 2, 3. (Исключены. Изм. № 2).
4. МЕТОДЫ ИСПЫТАНИЯ
4.1. Общие требовании
4.1.1. При проведении приелю-едзточных испытаний повышен­
ным напряжением изоляции от корпуса и между фазами в про­
цессе изготовления и в готовых изделиях испытательные нэпря-

ГОСТ 15963—79 С. 15

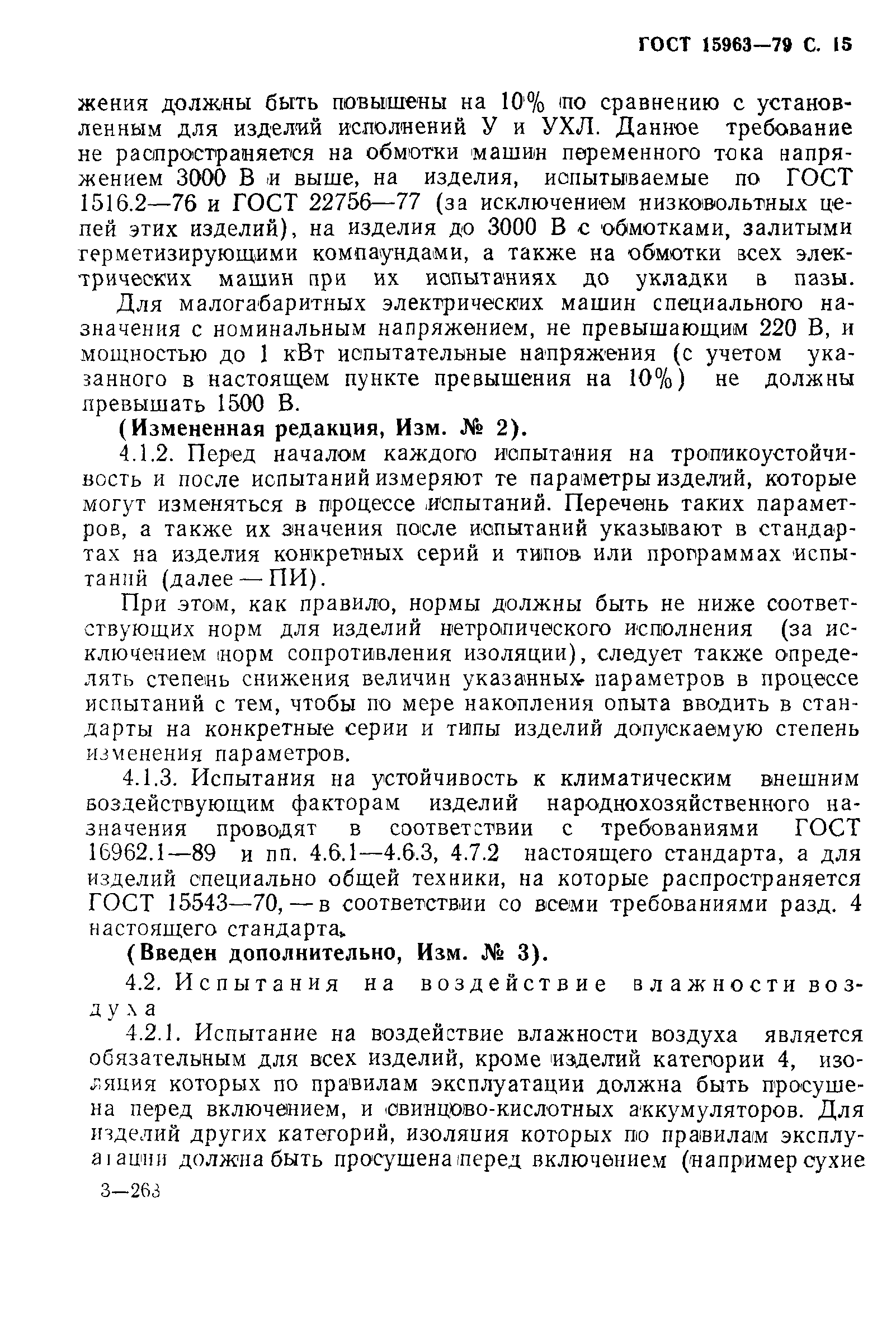

жеикя должны быть повышены на 10% но сравнению с установ­
ленным для изделий исполнений У и УХЛ. Данное требование
не распространяется на обмотки машин переменного тока напря­
жением 3000 В и выше, на изделия, испытываемые по ГОСТ
1516.2—76 и ГОСТ 22756—77 (за исключением низковольтных це­
пей этих -изделий), на изделия до 3000 В с обмотками, залитыми
герметизирующими компаундами, а также на обмотки всех элек­
трических машин при их испытаниях до укладки в пазы.
Для малогабаритных электрических машин специального на­
значения с номинальным напряжением, не превышающим 220 В, и
мощностью до 1 кВт испытательные напряжения (с учетом ука­
занного в настоящем пункте превышения на 10%) не должны
превышать 1500 В.
(Измененная редакция, Изм. № 2).
4.1.2. Перед началом каждого испытания на тропикоустойчи-
иссть и после испытаний измеряют тс параметры изделий, которые
могут изменяться и тфоцесее испытаний. Перечень таких парамет­
ров, а также их значения после испытаний указывают и стандар­
тах на изделия конкретных серий и типов или программах испы­
таний (далее —ПИ).
При этом, как правило, нормы должны быть не ниже соответ­
ствующих норм для изделий негром и ческого исполнения (за ис­
ключением -норм сопротивления изоляции), следует также опреде­
лять степень снижения величин указанны?»' параметров в процессе
испытаний с тем, чтобы по мере накопления опыта вводить в стан­
дарты на конкретные серии и типы изделий допускаемую степень
изменения параметров.
4.1.3. Испытании на устойчивость к климатическим внешним
воздействующим факторам изделий иародкохозяйстнеиного на­
значения -проводят в соответствии с требованиями ГОСТ
16962.1—89 и пп. 4.6.1—4.6.3, 4.7.2 настоящего стандарта, а для
изделий специально общей техники, на которые распространяется
ГОСТ 15543—7 0 ,— в соответствии со всеми требованиями разд. 4
настоящего стандарта.
(Введен дополнительно, Изм. № 3).
4.2. Испытания на воздействие влажности воз­
духа
4.2.1. Испытание на воздействие влажности -воздуха является
обязательным для всех -изделий, кроме изделий категории 4, изо­
линия которых по правилам эксплуатации должна быть просуше­
на перед включением, и свинцово-кислотных аккумуляторов. Для
изделий других категорий, изоляция которых по правилам эксплу­
атации должна быть просушена перед включением (например сухие
• 3 - 2 6 3

С. 16 ГОСТ 15963—79
трансформаторы класса напряжением 3000 В и выше), испыта­
ния на воздействие влажности воздуха же проводятся, если это
указано в стандартах на изделия конкретных серий и типов.
Изделия видов климатических исполнений ТСЗ и ТС4 испыта­
ниям на воздействие влажности воздуха не 'подвергают, ослн дру­
гое не указано в стандартах на изделия конкретных серий и типов.
4.2.2. Режимы и методику испытаний изделий выбирают по
ГОСТ 15151—09. Испытания проводят по циклическим режимам,
если для данного исполнении и категории изделий по ГОСТ
15151—69 не предусмотрен только непрерывный режим.
Для изделий исполнения ОМ испытания на воздействие влаж­
ности воздуха проводят по режимам, указанным в ГОСТ 15151 —
09 для изделий исполнения ТМ. При этом данные изделия не
подвергают испытаниям на воздействие влажности воздуха, ука­
занным в другой НТД, распространиющейея на все виды’ изделий
для морских судов.
Если в готовом изделии согласно п. 1.2.17 устанавливают подо­
греватели, то собранное изделие должно проходить испытания с
функционирующимп подогревателями. Отдельные узлы и детали
такого изделия допускается испытывать по тем же режимам, что
и готовые изделия.
Допускается испытание ответственных узлов, являющихся о с­
новными узлами изделий (например тележки или основания
высоковольтного выключателя, основания трансформатора тока,
привода высоковольтной коммутационной аппаратуры без шкафа),
проводить по тем же режимам, что и испытание изделий, если
при сборке изделий будет обеспечено отсутствие недопустимых
повреждений покрытий или нарушение целостности изоляции.
У испытуемых изделий должны быть защищены от коррозии
посадочные места для присоединения других механизмов, а также
те места, которые защищаются от коррозии в процессе эксплуата­
ции.
4.2.3. Допускается проводить испытания на воздействие влаж­
ности воздуха в ускоренном режиме при Других значениях верх­
ней испытательной температуры и, соответственно, при другом
количестве испытательных циклов но сравнению с требованиями
ГОСТ 15151—69, при сохранении неизменными других условий
испытаний; значения температуры и испытательных циклов указа­
ны в табл. 3.
4.2. 4.2.1 —4.2.3. (Измененная редакция, Изм. Лу 2).
4.2.4. В последнем цикле испытаний, в конце последнего часа
выдержки изделий при повышенной температуре, без ■извлечения
из камепы испытызают изоляцию повышенным напряжением. При

ГОСТ ( 5 * 6 3 - 7 9 С 17
Таблица 3*
Верхнее значение испытательной
-гсипературы, °С
4 0 ± 2 (по
ГОСТ 15151-69)
452.2 50 * 2
Количество испытательных циклов 42; 21 28. 1421; 10
этих испытаниях не должно наблюдаться ни перекрытия, ни про­
боя изоляции.
Длительность выдержки испытательного напряжении для орга­
нической и кремннйоргагнической изоляций — 5 мин, неорганиче­
ской — 1 мин.
Для изделий, подвергающихся прозерке на работоспособность
без извлечения из камеры влажности, испытание изоляции между
разобщенными электрическими цепями (в том числе междуфазо-
вой) проводят перед испытанием па работоспособность.
Проверку междулитковой изоляции проводят в нагретом со­
стоянии (если изделия подвергаются испытаниям на работоспособ­
ность до этих испытаний), .при этом допускается испытание вне
камеры. Между вигковую изоляцию узлов (например катушки элек­
трических машин или аппаратов) доускается проверять вне каме­
ры влажности спустя не более 30 м«н после извлечения из ка­
меры.
Величина испытательных напряжений при проверке корпусной
или междуфазовой изоляции изделий на напряжение до 3000 В. а
также электрических машин на напряжение свыше 3000 В должна
Сыть разна половине величин, установленных для проверки изде­
лий в нормальных климатических условиях испытаний.
Порядок 'проверки напряжением изоляции аппаратов, транс­
форматоров, конденсатороз и изоляторов на напряжение 3000 В и
выше, а также величины испытательных напряжений указаны в
п. 4.2.9.
Величины испытательных напряжений при проверке междувнт-
ковой изоляции машин, аппаратов и масляных или с негорючей
жидкостью трансформаторов должны быть нс ниже напряжений,
установленных в стандартах на изделия конкретных серий н типов
нетропического исполнения. Междунигковую изоляцию сухих не-
герметизироваиных трансформаторов испытывают индуктирован­
ным напряжением при подаче на обмотку напряжения на 80% вы­
ше номинального.
* Таблица 2 исключена (Изм. .N» 2).
3*

С. 18 ГОСТ 15963—7#
4.2.5. В последнем цикле иопытаний (для испытаний о непре­
рывном режиме — ® конце испытаний) изделия подвергают испы­
таниям на работоспособность. Эти испытания проводят в течение
1 ч или в течение меньшего времени, если в стандартах на изделия
установлено меньшее время непрерывной работы. При этих испы­
таниях нэделие должно работать при поминальном напряжении.
При испытаниях на работоспособность проверяют параметры изде­
лий, специфичные для воздействия влажности; эти параметры
должны быть указаны ъ стандартах на изделия конкретных серий
и типов. Превышение температуры обмоток (а при их отсутст­
вии— других узлов, указанных в стандартах или ПИ «содержащих
электрическую изоляцию) должно быть такое же, как при номи­
нальной нагрузке, что достигается путем испытаний при номи­
нальной нагрузке или путем периодических пусков н остановок
или другими способами.
Допускается не подвергать испытаниям на работоспособность
коммутационные аппараты на напряжение свыше 1000 В и при­
вода к ним.
После испытаний на работоспособность проводят проверку па­
раметров изделий, если это указано в стандартах на изделия кон­
кретных серий и типов.
Испытания на работоспособность рекомендуется проводить в
камере, в случае циклического режима —при нижнем значении
испытательной температуры.
Если нельзя включать (выключать) изделие без открывания
камеры, то допускается открывать камеру на время, необходимое
для включения (выключения) изделий, но не более чем на 1 мин.
Допускается проводить эти испытания вне камеры влажности,
спустя не более 30 мни после извлечения изделий из камеры.
4.2.6. Извлеченные из камеры изделия подвергают визуально­
му осмотру.
Если испытание на работоспособность и проверка параметров
проводятся без извлечения изделий из камеры, то после извлече­
ния изделий из камеры проводят визуальный осмотр изделий с
разборкой их с целью выявления состояния покрытий и внешнего
вида узлов и деталей. Если испытание на работоспособность и про
верку параметров проводят вне камеры, то изделия подвергают
иизуалысому осмотру дваж ды — сразу после извлечения из каме­
ры без разборки изделий и после испытаний на работоспособ­
ность— с разборкой изделий.
4.2.7. Изделие считают выдержавшим испытание, если оно
удовлетворяет следующим требованиям:

ГОСТ 1 5 9 6 3 -7 8 С. 19

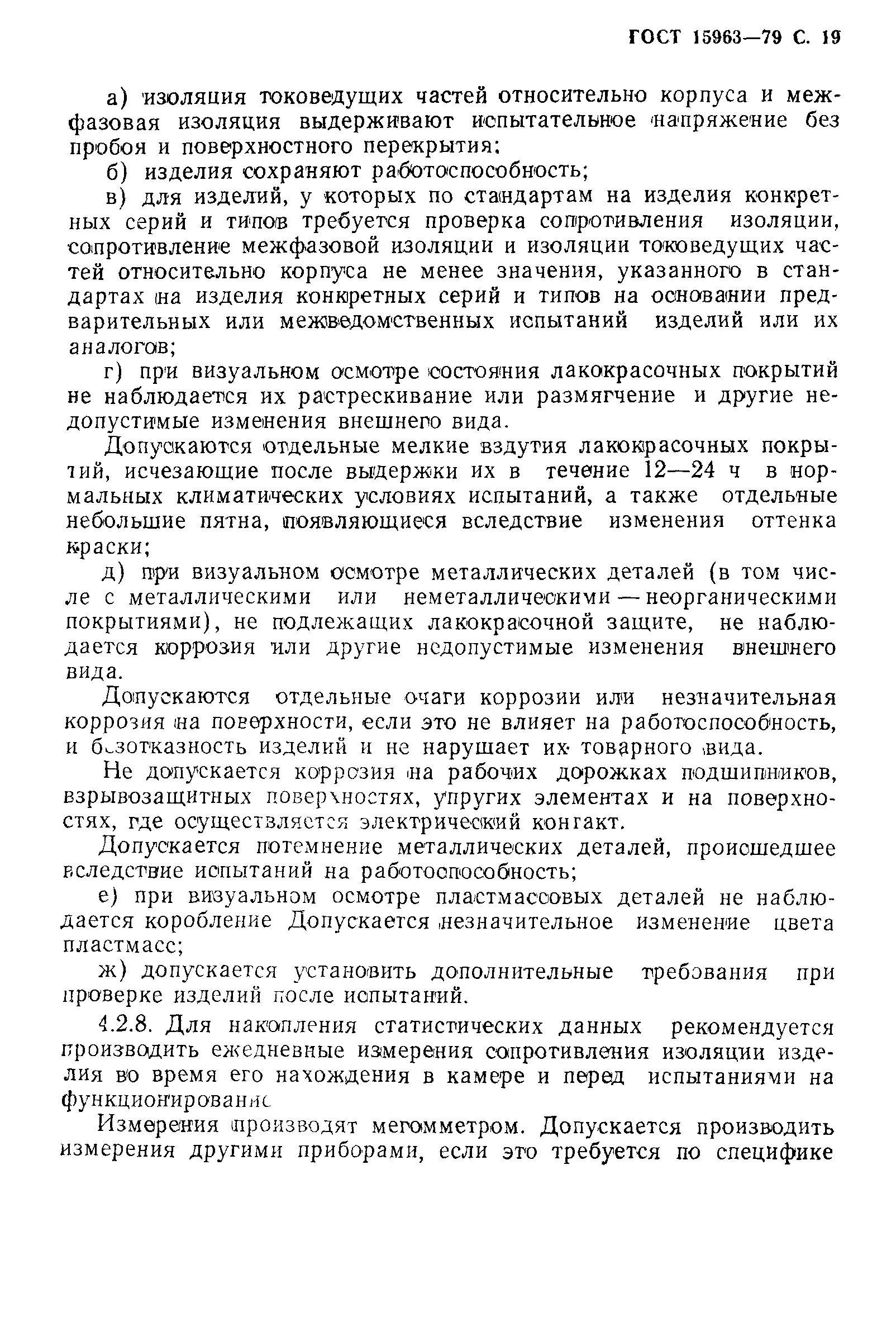

а) изолиния токоведущих частей относительно корпуса и меж­
фазовая изоляция выдерживают испытательное напряжение без
пробоя и поверхностного лерехрытия;
б) изделия сохраняют работоспособность;
в} для изделий, у которых по стандартам на изделия конкрет­
ных серий и типов требуется проверка сопротивления изоляции,
сопротивление межфазовой изоляции и изоляции то ко ведущих час­
тей относительно корпуса не менее значения, указанного в стан­
дартах та изделия конкретных серий и типов на основании пред­
варительных или межведомственных испытаний изделий или их
аналогов;
г) при визуальном осмотре состояния лакокрасочных покрытий
не наблюдается их растрескивание или размягчение и другие не­
допустимые изменения внешнего вида.
Допускаются отдельные мелкие вздутия лакокрасочных покры­
тий, исчезающие после выдержки их в течение 12—24 ч в нор­
мальных климатических условиях испытаний, а также отдельные
небольшие пятна, появляющиеся вследствие изменения оттенка
краски;
д) при визуальном осмотре металлических деталей (в том чис­
ле с металлическими или н е м е т а л л и ч е с к и м и — неорганическими
покрытиями), не подлежащих лакокрасочной защите, не наблю­
дается коррозия пли другие недопустимые изменения внешнего
вида.
Допускаются отдельные очаги коррозии или незначительная
коррозия «а поворхносги, если это не влияет на работоспособность,
и безотказность изделий и не нарушает и* товарного вида.
Не допускается коррозия на рабочих дорожках 1ЮДшнш»нков,
езрыаозащнтных поверхностях, упругих элементах и на поверхно­
стях. где осуществляет си электрический контакт.
Допускается потемнение металлических деталей, происшедшее
вследствие испытаний на работоспособность;
е) при визуальном осмотре пластмассовых деталей не наблю­
дается коробление. Допускается .незначительное изменение цвета
пластмасс;
ж) допускается установить дополнительные требования при
проверке изделий после испытаний.
4.2.8. Для накопления статистических данных рекомендуется
производить ежедневные измерения сопротивления изоляции изде­
лия во время его нахождения в камере и перед испытаниями на
функционирование.
Измерения производят мегомметром. Допускается производить
измерения другими приборами, если это требуется по специфике

С. 20 ГОСТ 1Б963-79
изделия. Для электрических машин уютностью до 100 кВт и на­
пряжением до 500 В и для аппаратов напряжением до 1000 В ре­
комендуется также проводить измерения емкости изоляции (мос­
том типа Е7—4 или другим прибором, пригодным для измерения
емкости при больших углах диэлектрических потерь) перед нача­
лом испытания, а также ежедневно в процессе пребывания в ка­
мере и перса испытаниями на функционирование. При этом реко­
мендуется параллельно с изделиями тропического исполнения про­
водить испытания соответствующего изделия нетропического ис­
полнения.
Кроме того, на основании результатов испытаний изделий на
воздействие влажности воздуха и накопленного ранее опыта пред­
приятия-изготовители изделий а инструкции по эксплуатации дол­
жны указывать минимальное значение сопротивления изоляции,
при котором предприятия-изготовители гарантируют использова­
ние изделия по прямому назначению без применения каких-либо
мер увеличения сопротивления изоляции.
4.2.9. Порядок испытания напряжением изоляции аппаратов,
трансформаторов, конденсаторов и изоляторов на напряжение
3 кВ и воине в процессе испытаний на воздействие влажности воз­
духа
1.2 9 I Изоляцию ашаратоз, трансформаторов, конденсаторов
и изоляторов на напряжение 3 кВ и выше подвергают в процессе
испытаний на воздействие влажности воздуха испытанию напря­
жением. Допускается вместо проверки изоляции во время испыта­
ний изделий проверять по отдельности изоляционные узлы и де­
тали, входящие н состав данного изделия. При этом проверке под­
вергают изоляцию лишь тех узлов или деталей, на которые в рабо­
чем режиме непосредственно воздействуют влага, роса, дождь,
пыль и загрязнения.
У трансформаторов, кондспсатюроа и аппаратов, заполненных
изолирующей жидкостью, указанному испытанию напряжением
подвергают только внешнюю изоляцию. Испытания можно прово­
дить как на собранном трансформаторе, конденсаторе или аппа­
рате. так и на макете внешней изоляции трансформатора или на
трансформаторе без выемной (активной) части.
Изоляцию низковольтных (на рабочее напряжение ниже
3000 В) цепей изделий, указанных в данном пункте, подвергают
испытаниям напряжением, приведенным в п. 4.2.4.
4.29.2. В начале предпоследнего цикла, когда температура в
камере достигнет 38Х , и в конце выдержки при повышенной тем­
пературе без извлечения испытуемого изделия или изоляционной
детали из камеры проводят испытание на отсутствие короны.

ГОСТ 15963—79 С *1
Испытание проводят приложением в течение нс менее 2 миг
наибольшего рабочего напряжения (линейного для межфазной
изоляции и фазового для изоляции по отношению к земле и изо­
ляции между контактами одного и того же полюса при отключен­
ном положении выключателя или разъединителя*). При этом не
должно наблюдаться видимой в темноте и (или) оставляющей сле­
ды на поверхности изоляции короны. Испытания на отсутствие
короны рекомендуется проводить также периодически через каж­
дые 2 цикла для изделий категории 3 и 4 и через 5 циклов для
изделий категорий 1 и 2.
Примечания:
1 Перед началом испытаний на воздействие влажности воздуха изоляции
трансфораторов, аппаратов и изоляторов высокого напряжения изоляционные
поверхности испытуемых деталей должны бить тщательно очищены от здтрязпе-
иий и жиров.
2. Для изделий категории 2, ас разм етаем ы х в шкафах, допускается на­
личие слабой, видимой в темноте короны, если она волиикас -1 на металличе­
ских частях изделия вдали от изолирующих органических и кремнийоргэничс-
екмх материалов. .
4 2.9.3. При проверке нормальной и облегченной изоляций в
последнем цикле испытаний повышенным напряжением (п. 4.2.4)
испытательное напряжение плавно поднимают до значений, ука­
занных в табл. 4, после чего без выдержки плавно снижают до
50% от одноминутного испытательного напряжения по ГОСТ
1516.1—76 и выдерживают 5 х«»н.
Примечания:
1. Перед началом испытаний на воздействие влажности воздуха изоляции
трансформаторов, аппаратов и изоляторе» высокого напряжения изоляционные
поверхности должны быть тщательно очищены от загрязнений и жаров.
2. Под плавным подъемом напряжения понимается подъем напряжения с
произвольной скоростью до величины, равной 40% испытательного н дальней­
ший подъем напряжения со скоростью 3% испытательного напряжения в 1 с.
если в стандартах на изделия конкретных серий и типов не предусмотрен бо­
лее быстрый подъем напряжения.
4.2.7—4.2.9, 4.2.9.1—4.2.9.3. (Измененная редакция, Изм. № 2).
4 2.9.4. Для деталей и узлов изделий на напряжение 3 кВ к
пыша, выполненных из керамических материалов, а также кера­
мических опорных и проходных изоляторов, испытываемых отдель­
но, проверку повышенным напряжением изоляции no п. 4.2.9.3 и
проверку на отсутствие короны по п. 4.2.9.2 заменяют испытания­
ми в условиях выпадения росы. Исключение составляет изоляция
* Дли изоляции «еж ду контактами одного и того ж е полюса выключателя
или разъединителя, для которых допускается работа при длительном воздейст-
вин несинхронного напряжения с двух сторон. величин} напряжения, при кото­
ром нс долж на возникать корона, устанавливают по согласованию с заказчиком.

С. 22 ГОСТ 15963—79
К.1*<с напряжения
(девствую щее
значение)
И спы татели! ое
-напряжение
(действующее
значение)
Класс напряжения
(дейстпующее
значение)
Испытательное
напряжение
(дей ст*)к и ц е е
зн атен н е1
3 14 15 48
6 20 2 0 6 2
ю 3 2 3 5 9 5
П р л и е ч а н н е. Д л я изделий класса напряжения 35 кВ при наибольшем
рабочем напряжении нс выше 35 кВ испытательное напряжение может быть
снижено до 90 кВ.
изделий категории 2. предназначенных для районов с климатиче­
ским исполнением ТС. размещаемых в шкафах, а также изоляция
всего шкзфа в целом (кроме наружной части ввода в шкаф), ко­
торую испытаниям в условиях выпадения росы не подвергают.
4.2.10. Испытания в условиях выпадения росы
4.2.10.1. Испытаниям в условиях выпадения росы должна быть
подвергнута изоляция изделий, указанных в п. 42.9.4, за исклю­
чением изоляции изделий, которые не испытываются на воздей­
ствие (влажности воздуха по п. 4.2.1.
(Измененная редакция, Изм. № 2).
4.2.102. При испытаниях в условиях выпадения росы испытуе­
мое изделие или изоляционная детзль, имеющие комнатную тем­
пературу 15—25*С. помещают в камеру с относительной влажно­
стью воздуха 95—98% при температуре 40;fc2oC. Напряжение
прикладывают путем плавного подъема (без последующей вы­
держки) для изделий >класса напряжений 3 кВ и выше—до зна­
чений, указанных в табл.5, для изделий на напряжение ниже
ЗкВ— до значений, равных половине величин, установленных для
проверки изделий в нормальных климатических условиях испыта­
ний. Испытания напряжением проводят 4 раза через 3; G; 10 и
15 мин после внесения испытуемого изделия в камеру.
Для крупных изделий с большой теплоемкостью допускается
проводить испытания напряженном через 10; 15; 20 мин. При этих
испытаниях не должно наблюдаться п« перекрытий, ни пробоя
изоляции.
4.2.10.3. При испытании изделий в условиях выпадения росы
фиксируют напряжение появления видимой в темноте короны. На­
пряжение появления короны должно быть не ниже наибольшего-

ГОСТ 1 3 9 6 3 -7 9 С. 23
Класс напряженки ,
(действующее
■знатей»*)
Испытательное
,напряжение
iX*Ac?*yiouieo
значение)
Класс напряжения
(действующее
аиочеяне!
Испытательно*
■мялряже.чи*
(действующее
лвачелке)
3 12 15 42
6 18 20 5 5
10 28 3 5 85
П рнмсчание. Д л я изделий класса напряжения 35 кВ при наибольшем
рабочем напряжении не выше 38 кВ испытательное напряжение может быть
снижено до 80 хВ.
рабочего напряжения (линейного для междуфазовой изоляции и
фазового для изоляции по отношению к земле и изоляции между
контактам» одного « того же полюса >лри отключенном положении
выключателя или разъединителя)*.
Примечании:
J. Перед началом испытания на воздействие влажности воздуха изоляции
трансформаторов, апнпаратов и изоляторов высокого напряженки изоляционные
поверхности испытуемых деталей должны быть тщательно очищены о т загрязне­
ний и жиров.
2. Под плавным подъемом напряжения понимается подъем напряжения с
произвольной скоростью до величины, равной 40% испытательного, и дал ь­
нейший подъем напряжения со скоростью 3% испытательного напряж е­
ния в I с, если в стандартах на наделяя конкретных серий и типов не преду­
смотрен более быстрый подъем напряжения.
3 Д л я изделий категории 2, не размещаемых в шкафах, допускается на­
личие слабой, видимой в темноте короны, если она возникает на металличе­
ских частях изделия вдали от изолирующих органических и кремннйорганичсс-
ких материалов.
4.3. Испытания на воздействие верхнего зна­
чения температуры среды
4.3.1. Испытания на воздействие верхнего значения темпера­
туры среды должны проводиться в тех случаях, когда работоспо­
собность изделий или целостность отдельных их узлов может быть
нарушена при верхнем значении номинальной окружающей тем­
пературы.
4.3.2. Испытания па воздействие верхнего значения температу­
ры среды при эксплуатации проводят по ГОСТ 1-5151—69. Издё-
* Д л я изоляции между контактами одного и того ж е полюса выключателя
«ли разъединителя, для которых допускяЬгся работа при длительном воздействии
несинхронного напряжения с двух сторон, величину напряжения, при котором
ие долж на возникать корона, устанавливают по согласованию с заказчиком-

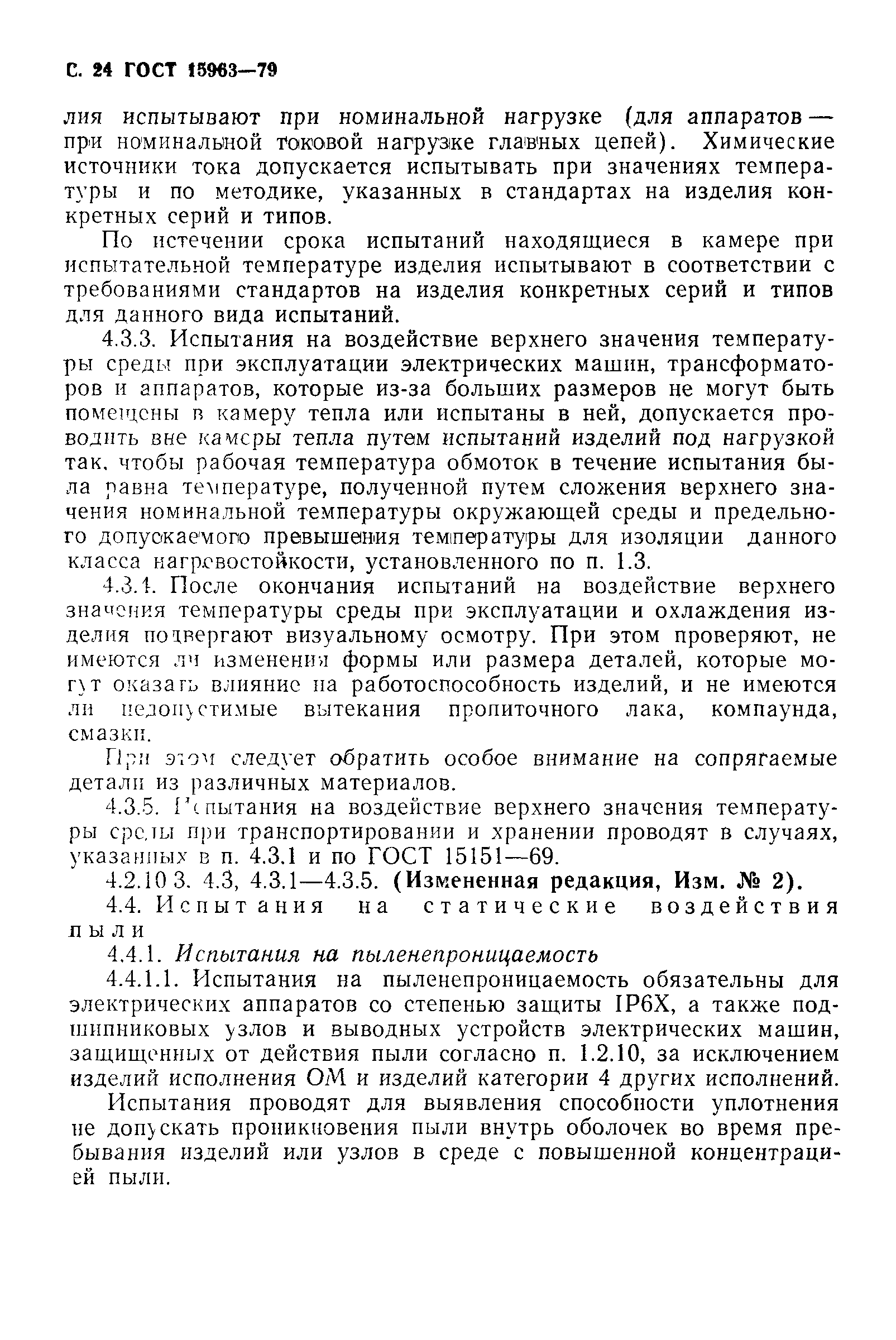

с . 24 ГОСТ 15963—79
лня испытывают при номинальной нагрузке (для аппаратов —
при поминальной токовой нагрузке главных цепей). Химические
источники тока допускается испытывать при значениях темпера-
туры и по методике, указанных в стандартах на изделии кон­
кретных серий и типов.
По истечении срока испытаний находящиеся в камере при
испытательной температуре изделия испытывают в соответствии с
требованиями стандартов на изделия конкретных серий и типов
для данного вида испытаний.
4.3.3. Испытания на воздействие верхнего значения температу­
ры среды при эксплуатации электрических машин, трансформато­
ров и аппаратов, которые из-за больших размеров не могут быть
помещены в камеру тепла или испытаны в ней, допускается про­
водить вне камеры тепла путем испытаний изделий под нагрузкой
так. чтобы рабочая температура обмоток в течение испытания бы­
ла равна температуре, полученной путем сложения верхнего зна­
чения номинальной температуры окружающей среды и предельно­
го допуокаемого превышения температуры для изоляции данного
класса нагревостойкостн, установленного по п. 1.3
4.3.4. После окончания испытаний на воздействие верхнего
знамения температуры среды при эксплуатации и охлаждения из­
делия подвергают визуальному осмотру. При этом проверяют, не
имеются лч изменения формы или размера деталей, которые мо­
гут оказать влияние на работоспособность изделий, и не имеются
ли нодопхетимыо вытекания пропиточного лака, компаунда,
смазки.
При эгоя следует обратить особое внимание на сопрягаемые
детали из различных материалов.
4.3.5. Г(питания на воздействие верхнего значения температу­
ры среды при транспортировании и хранении проводят в случаях,
указанных d п. 4.3.1 и по ГОСТ 15151—69.
4.2.10 3. 4.3, 4 3.1—4.3.5. (Измененная редакция, И з м . № 2).
4 4. Испытания на статические воздействия
пыли
4.4.1. Испытания на пыленепроницаемость
4.4.1.1. Испытания на пыленепроницаемость обязательны для
электрических аппаратов со степенью зашиты 1Р6Х, а также под­
шипниковых узлов и выводных устройств электрических машин,
защищенных от действия пыли согласно п. 1.2.10, за исключением
изделий исполнения ОМ и изделии категории 4 других исполнений.
Испытания проводят для выявления способности уплотнения
не допхекать проникновения пыли внутрь оболочек во время пре­
бывания изделий или узлов в среде с повышенной концентраци­
ей пыли.

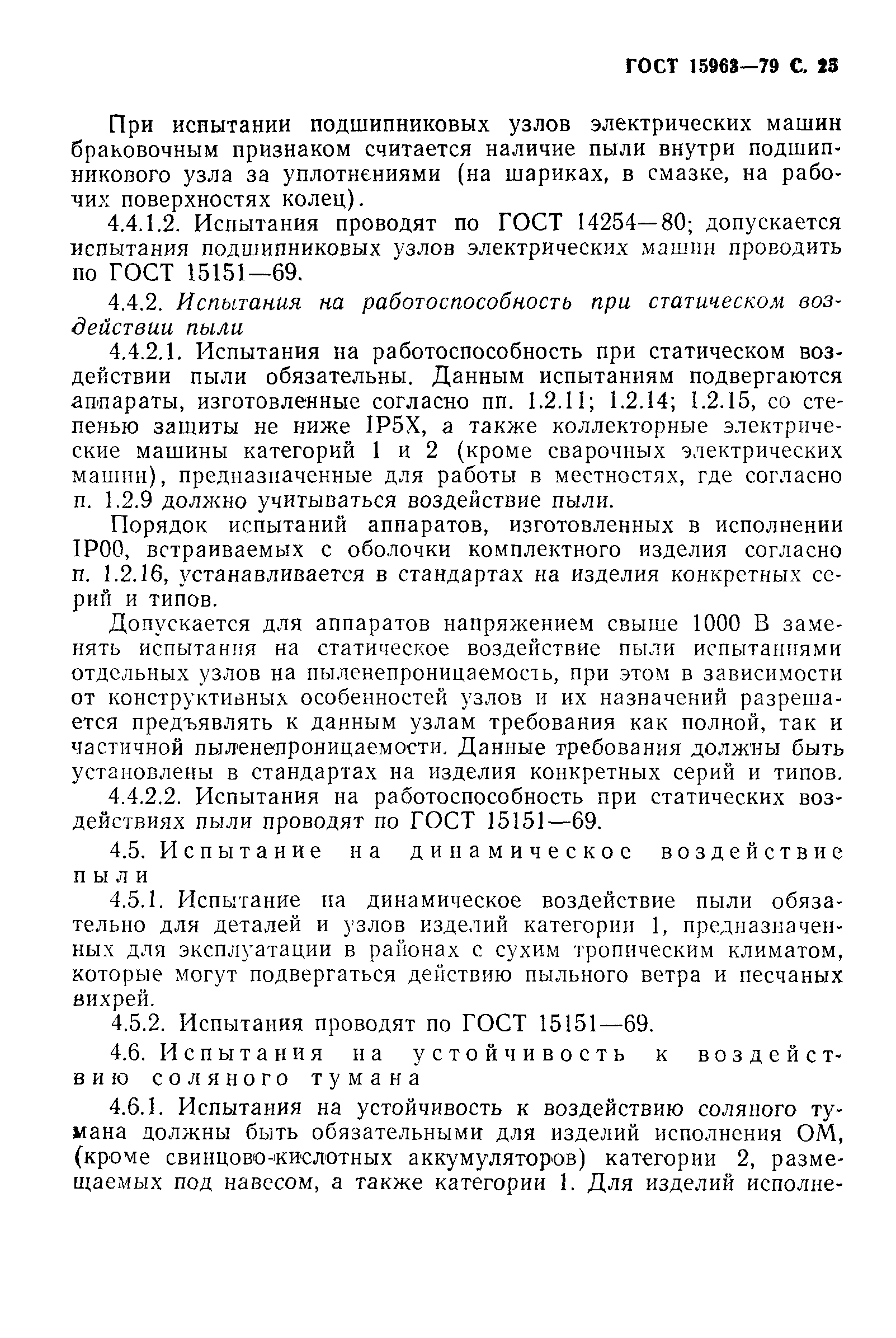

ГОСТ 15961—79 С. *3
При испытании подшипниковых узлов электрических машин
браковочным признаком считается наличие пыли внутри подшип­
никового узла за уплотнениями (на шариках, в смазке, на рабо­
чих поверхностях колец).
4.4.1.2. Испытания проводят по ГОСТ 14254—80; допускается
испытания подшипниковых узлов электрических машин проводить
по ГОСТ 15151-69.
4.4.2. Испытания на работоспособность при статическом воз­
действии пыли
4.4.2.1. Испытания на работоспособность при статическом воз­
действии пыли обязательны. Данным испытаниям подвергаются
аппараты, изготовленные согласно пп. 1.2.11; 1.2.14; 1.2.15, со сте­
пенью защиты не ниже 1Р5Х, а также коллекторные электриче­
ские машины категорий 1 и 2 (кроме сварочных электрических
машин), предназначенные для работы в местностях, где согласно
п. 1.2.9 должно учитываться воздействие пыли.
Порядок испытаний аппаратов, изготовленных в.исполнении
1Р00, встраиваемых с оболочки комплектного изделия согласно
п. 1.2.16. устанавливается в стандартах на изделия конкретных се­
рий и типов.
Допускается для аппаратов напряжением свыше 1000 В заме­
нять испытания на статическое воздействие ныли испытаниями
отдельных узлов на пыленепроницаемость, при этом в зависимости
от конструктивных особенностей узлов н их назначений разреша­
ется предъявлять к данным узлам требования как полной, так и
частичной пыленепроницаемости. Данные требования должны быть
установлены в стандартах на изделия конкретных серий и типов.
4.4.2.2. Испытания на работоспособность при статических воз­
действиях пыли проводят по ГОСТ 15151—69.
4.5. Испытание на динамическое воздействие
пыли
4.5.1. Испытание на динамическое воздействие пыли обяза­
тельно для деталей н узлов изделий категории 1, предназначен­
ных для эксплуатации в районах с сухим тропическим климатом,
которые могут подвергаться действию пыльного ветра и песчаных
вихрей.
4.5.2. Испытания проводят по ГОСТ 15151—69.
4.6. Испытания на устойчивость к воздейст­
вию соляного тумана
4.6.1. Испытания иа устойчивость к воздействию соляного ту­
мана должны быть обязательными для изделий исполнения ОМ,
(кроме евнкиово-«кислотных аккумуляторов) категории 2, разме­
щаемых под навесом, а также категории 1. Для изделий исполие-

С. 26 ГОСТ 1 5 9 6 3 -7 9
ний Т и ТС данные испытания не обязательны, их проводят на
образцах покрытий с целью сравнения и выбора наилучших мето­
дов зашиты металлов от коррозии в атмосфере соляного тумана.
4.6.2. Испытания проводят при температуре 27—30°С. Изде­
лия исполнения ОМ должны испытываться 10 суток, а изде-тия
исполнений Т и ТС, предназначенные для районов с сухим клима­
том с засоленностью воздуха, или образцы материалов для этих
изделий — 2 суток.
4.6.3. Продолжительность испытания отсчитывают с момента
первого распыления раствора. Если изделие эксплуатируют в за­
щитной оболочке, то его испытывают в этой оболочке. В осталь­
ном испытания проводят по ГОСТ 15151—69.
4.6.4. По окончании испытания изделия (образцы) промывают
в дистиллированной воде, если это установлено в стандартах на
изделия конкретных серий и типов, или в ПИ, после чего их су­
шат в течение 1 ч при температуре (55±2)°С с последующим ох­
лаждением, если d стандартах на изделия конкретных серин и
типов или в ПИ не установлена другая продолжительность сушки.
4.6.5. Изделия считаются выдержавшими испытания, если они
по внешнему виду удовлетворяют требованиям, установленным в
стандартах на изделия конкретных серий и типов или ПИ для
данного вида испытаний.
4.7. Испытания на воздействие плесневых гри­
бов
4.7.1. Испытания на воздействие плесневых грибов проводят по
ГОСТ 9.048-89.
4.7.2. Испытаниям на воздействие плесневых грибов должны
подвергаться образцы материалов. Испытания проводят с целью
отбора грибостойких новых материалов.
4.8. Испытания на воздействие нижнего значе­
ния температуры среды
4.8.1. Испытаниям на воздействие нижнего значения температу­
ры среды должны подвергаться изделия исполнения ОМ, для ко­
торых по ГОСТ 15150—69 нормировано нижнее номинальное зна­
чение температуры минус 40*С. Другие изделия исполнения ОМ.
а также изделия исполнений Т, ТС и вида исполнения 0 4 подвер­
гают данным испытаниям только тогда, когда они в процессе
транспортирования и хранения (а для исполнения ОМ - также в
процессе монтажа при постройке судна) могут подвергаться воз­
действию низких температур, или же изделия," для которых имеют­
ся опасения, что их работоспособность или целостность отдельных
узлов и деталей может быть нарушена при нижнем значении но­
минальной температуры окружающего воздуха. Необходимость ис-

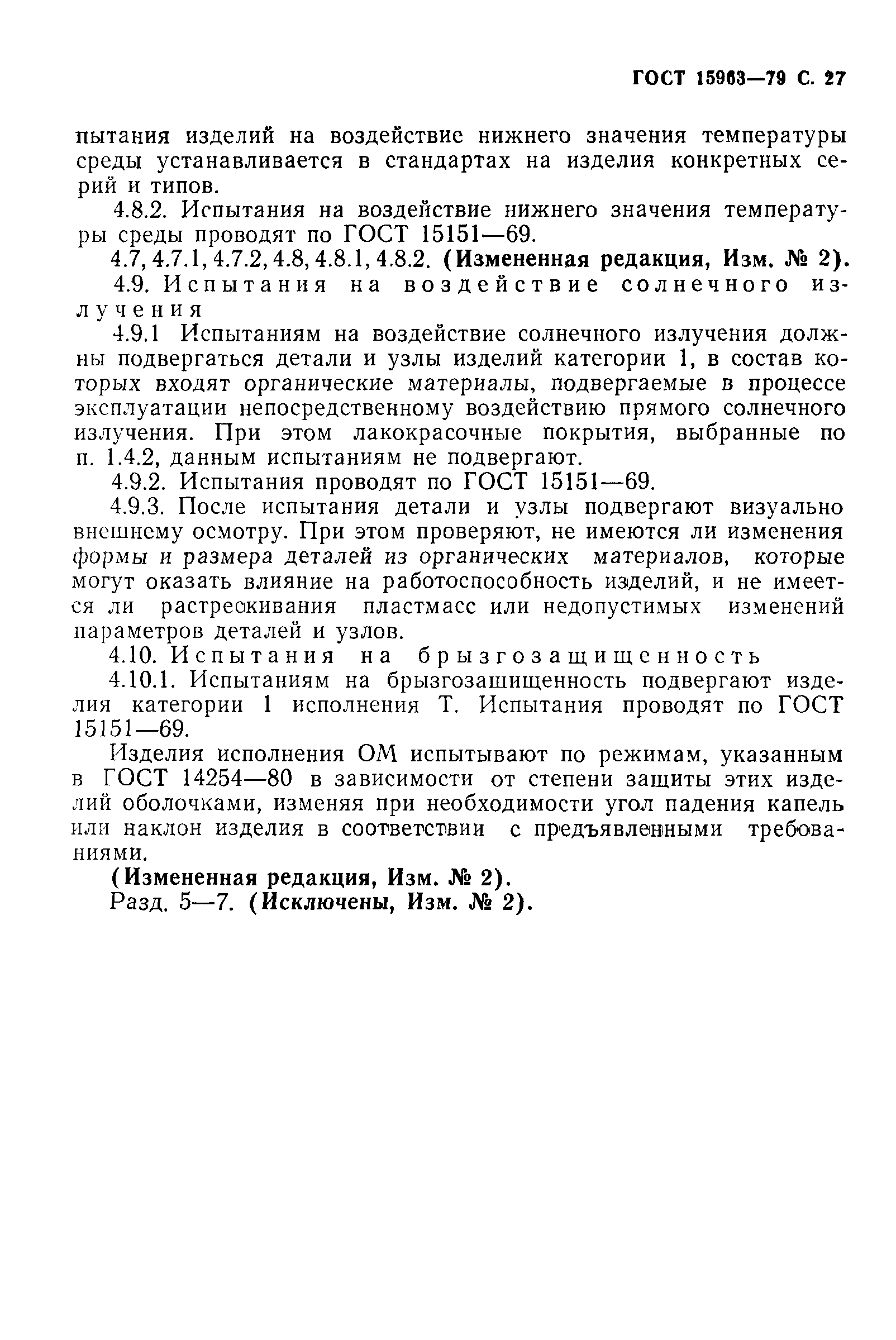

ГОСТ 15933—79 С. *7
питания изделий на воздействие нижнего значения температуры
среды устанавливается в стандартах на изделия конкретных се­
рин И типов. ^
4.8.2. Испытания на воздействие нижнего значения температу­
ры среды проводят по ГОСТ 15151—69.
4.7.4.7.1.4.7.2.4.8.4.8.1.4.8.2. (Измененная редакция, Изм. № 2).
4.9. Испытания на воздействие солнечного нз-
л v ч е и и я
4.9.1 Испытаниям на воздействие солнечного излучения долж­
ны подвергаться детали и узлы изделий категории 1, в состав ко­
торых входят органические материалы, подвергаемые в процессе
эксплуатации непосредственному воздействию прямого солнечного
излучения. При этом лакокрасочные покрытия, выбранные по
п. 1.4.2, данным испытаниям не подвергают.
4.9.2. Испытания проводят по ГОСТ 15151—69.
4.9.3. После испытания детали и узлы подвергают визуально
внешнему осмотру. При этом проверяют, не имеются ли изменения
формы и размера деталей из органических материалов, которые
могут оказать влия-нне на работоспособность изделий, и не имеет­
ся ли растрескивания пластмасс или недопустимых изменений
параметров деталей и узлов.
4.10. Испытания на брыз го защищенность
* 4.10.1. Испытаниям на брызгозашищенность подвергают изде­
лия категории 1 исполнения Т. Испытания проводят по ГОСТ
15151—69.
Изделия исполнения ОМ испытывают по режимам, указанным
в ГОСТ 14254—80 в зависимости от степени зашиты этих изде­
лий оболочками, изменяя при необходимости угол падения капель
или наклон изделия в соответствии с предъявленными требова­
ниями.
(Измененная редакция, Изм. ."6 2).
Разд. 5—7. (Исключены, Изм. № 2). ,

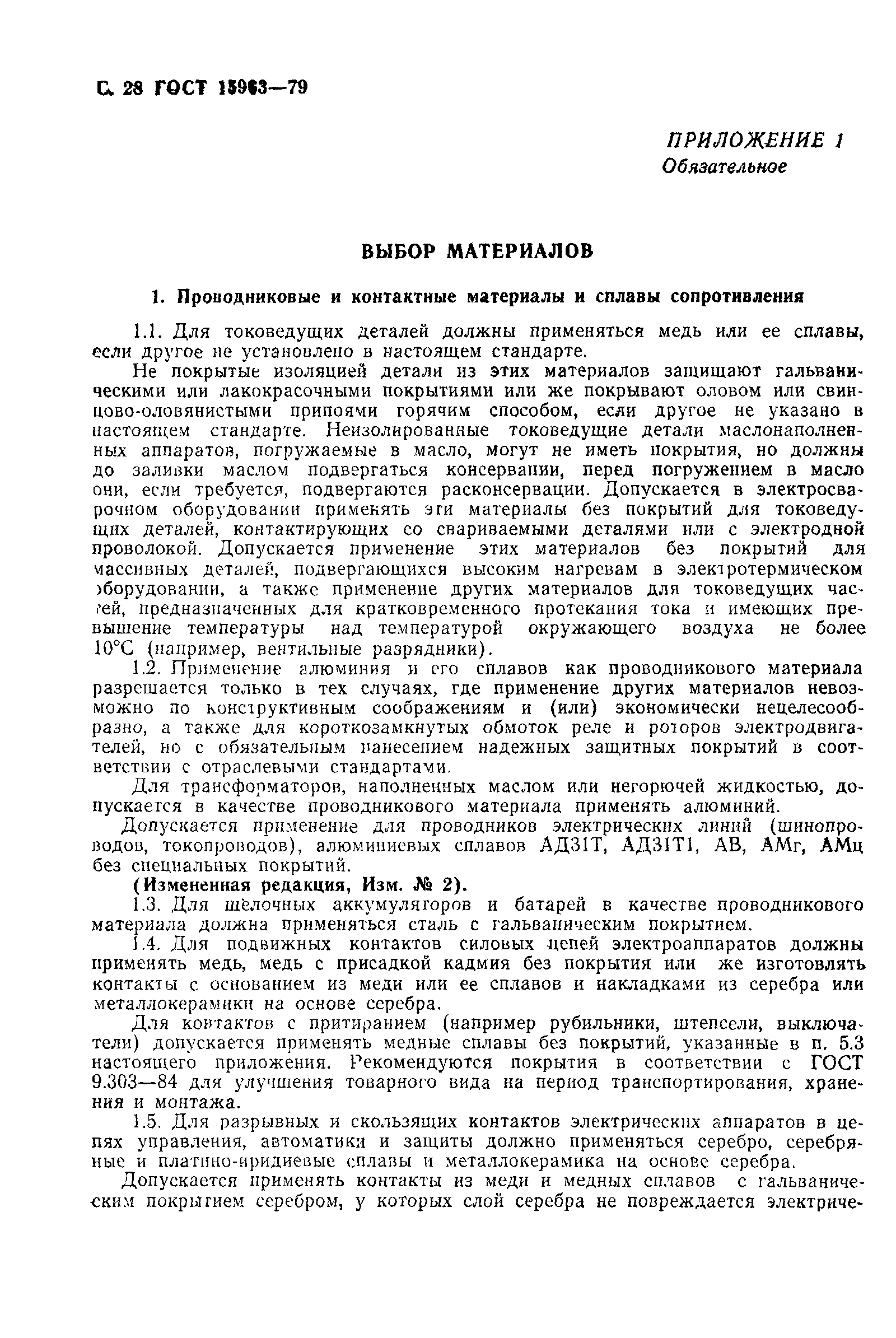

С 28 ГОСТ 1 5 9 W -7 9
ПРИЛОЖЕНИЕ 1
Обязатчльное
ВЫ БОР МАТЕРИАЛОВ
I. П рои од ни коя ые и контактные материалы н «плавы сопротивления
1.1. Д л я токовсдущнх деталей должны применяться медь или ее сплавы,
если другое ие установлено в нестоящем стандарте
Не похрытые изоляцией детали из з ш материалов защищают гальвани­
ческими или лакпхрасочнымк покрытиями или ж е покрывают оловом или евин-
цово-олоаямисткми припоями горячим способом, если Другое нс указано в
настоящем стандарте. Неизолированные токоведущяе детали ш елонзполнен-
мых аппаратов, погружаемые а масло, могут не иметь покрытия, но должны
ло заливки маслом подвергаться к о н сер в ан т , перед погружением в масло
они, если требуется, подвергаются расконсервации. Допускается в электросва­
рочном оборудовании применять эти материалы без покрытий для гокоасду-
щих деталей, контактирующих со свариваемыми деталями или с электродной
проволокой. Допускается применение этих материалов без покрытий для
массивных деталей, подвергающихся высоким нагревам в электротермическом
МУорудонании, а такж е применение других материалом для токоьедущих час­
тей. предназначенных для кратковременного протекания тока и имеющих пре­
вышение температуры над температурой охружаюшего воздуха не более
10*С (например, вентильные разрядники).
1.2. Применение алюминия и его сплавов как проводникового материала
разрешается только в тех случаях, где применение других материалов невоз­
можно ло конструктивным соображениям и (или) экономически нецелесооб­
разно, а такж е дин короткозамкнутых обмоток реле и роторов электродвига­
телей, но с обязательным нанесением надежных защитных покрытий в соот­
ветствии е отраслевыми стандартами.
Д л я трансф орм атору, наполненных маслом или негорючей жидкостью, до­
пускается в качестве проводникового материала применять алюминий.
Допускается применение для проводников электрических линий (шкнопро-
лодоп. токопроподов). алюминиевых сплавов АД31Т, АД31Т1, АВ, AM г, АМц
без сиециальпых покрытая.
( И «мененная редакция, Изм. J6 2).
1.3. Д л я щелочных аккумуляторов и батарей п качестве проводникового
материала долж на применяться сталь с гальваническим покрытием.
1.4. Д л я подвижных контактоз силовых цепей электроаппаратов должны
применять медь, медь с присадкой кадмия без покрытия или ж е изготовлять
контакты с основанием из. меди или ее сплавов и накладками из серебра или
металлокерамики на основе серебра.
Дли контактен с притиранием (например рубильники, штепсели, выключа­
тели) допускается применять медные сплавы без покрытий, указанные в п. 5.3
настоящего приложения. Рекомендуются покрытия в соответствии с ГОСТ
9 J 0 3 —34 дли улучшения товарного вида на период транспортирования, хране­
ния и монтажа. ;
1.5. Д л я разрывных и скользящих контактов электрических аппаратов и це­
пях управления, автоматика и защиты должно применяться серебро, серебря­
ные и платино-иридиевые ейлаяы и металлокерамике на основе серебра.
Допускается применять контакты кз меди и медных сплавов с гальваниче­
ским покрытием серебром, у которых сдой серебра не повреждается элекгриче-

г о с т » & 0 w -7 « с г р
слой дугой и не стирается при испытаниях на механическую стойкость, прово­
димых и соответстиии с требованиями стандартов на изделия конкретных се­
рий и типов.
Для скользящих контактом указанных целей при достаточно большом на­
жатии (контактное давление более 0,5 кгс) допускается применять медь и се
сплавы без покрытия.
Не следует применить для контактов вольфрам в иегерметкзированных уз­
лах или изделиях категорий 1 и 2 исполнения Т.
1.6. Д л я зажимных, свинченных и сболченных контактов, для которых
требуется стабильное сопротивление при рабочей температуре до 110*С» должна
применяться медь или ее сплавы с гальваническим покрытием в соответствии с
ГОСТ 9.303—84, а при рабочей температуре выше I H r C — медь и ее сплавы,
с гальваническим покрытием серебром.
17. Д л я коллекторов н контактных колец электрических машин применяют
медь н медные сплавы такие же. как для машин иетроничсского исполнения.
Контактные кольца д л я быстроходных электрических синхронных машин, в том
числе турбогенераторов, а также для других электрических машин, где согласно
п. 1.2.16 устанавливают подогреватели, допускается изготовлять из стали тех
ж е марок, что и для машин иетроничсского исполнения. Выбор материалов и
покрытий дли нар скользящего контакта электрических машин проводят в соот­
ветствии с отраслевой научно-технической документацией.
1.8. Рекомендуется применять гермобиметаллы марок ТБ1423 н ТБ2013 с
защитным лакокрасочным покрытием в соотпетствии с отраслевыми стандар­
там.! Допускается зашита термобиметаллов указанных марок хромом (толщи­
на 10 мкм) с последующим покрытием одним слоем лака КО-83 к выдержкой
прп температуре 200°С в те чение 2 ч.
Допускается применят.-, термобиметаллы марок ТВ0953, ТБ 1243. ТБ 1353. а
такж е ТБ 1032, ТБ1613, ГБ:253, ТБ1621. ТБ1821 с теми же заш и ты м и по­
крытиями.
Д ля указанных покрытий предельно допускаемая температура при дли­
тельной (более года) работе составляет 200t'C. При более высокой температуре
срок службы покрытия соответственно уменьшается
1.9. В качестве материала для нагревателей и элементов сопротивления сле­
дует применять сплавы марок Х20Н80 Н. XI5II60-H, ХН70Ю, ХН60ЮЗ.
Х15И6ПЮЗА. XH20JOC, Х23Ю5Т, Х27Ю5Т. Х15Ю5. а такж е молибден и воль­
фрам. Допускается применение сплава мзркн XI5H6D, если конструкция нагре-
иателя обеспечивает иеоГжодимыс сроки службы Только для элементов сопро­
тивления следует применять сплавы Х20Н20. XI5H60, константан. нейзильбер,
никель.
Не рекомендуется примеиеппе при температуре выше 15У°С проволок диа­
метром менее 0.3 мм из инксльхромовых сплавов и диаметром менее 0,4 мм на
коне т и т а н а к сплава X I5105.
Не допускается применить чугун в качестве материала д л я элементов со­
противления.
1.1 — 19. (Измененная редакция, Иэм. Л) 2).
1-10. Дли изготовления химических источников тока марганцевоцниковой
электрохимической системы с открытым дном допускается применять цинко­
вые электроды, которые после сборки изделия Для зашиты от коррозии под­
вергают •томатному пассивированию
2. Провода н кабели
2.1. Кабели, провода, шнуры, шины и кабельную арматуру для эксплуа­
тации о районах с тропическим климатом выбирают по «Перечню кабельных
изделий, разработанных для эксплуатации в районах с тропическим климатом».

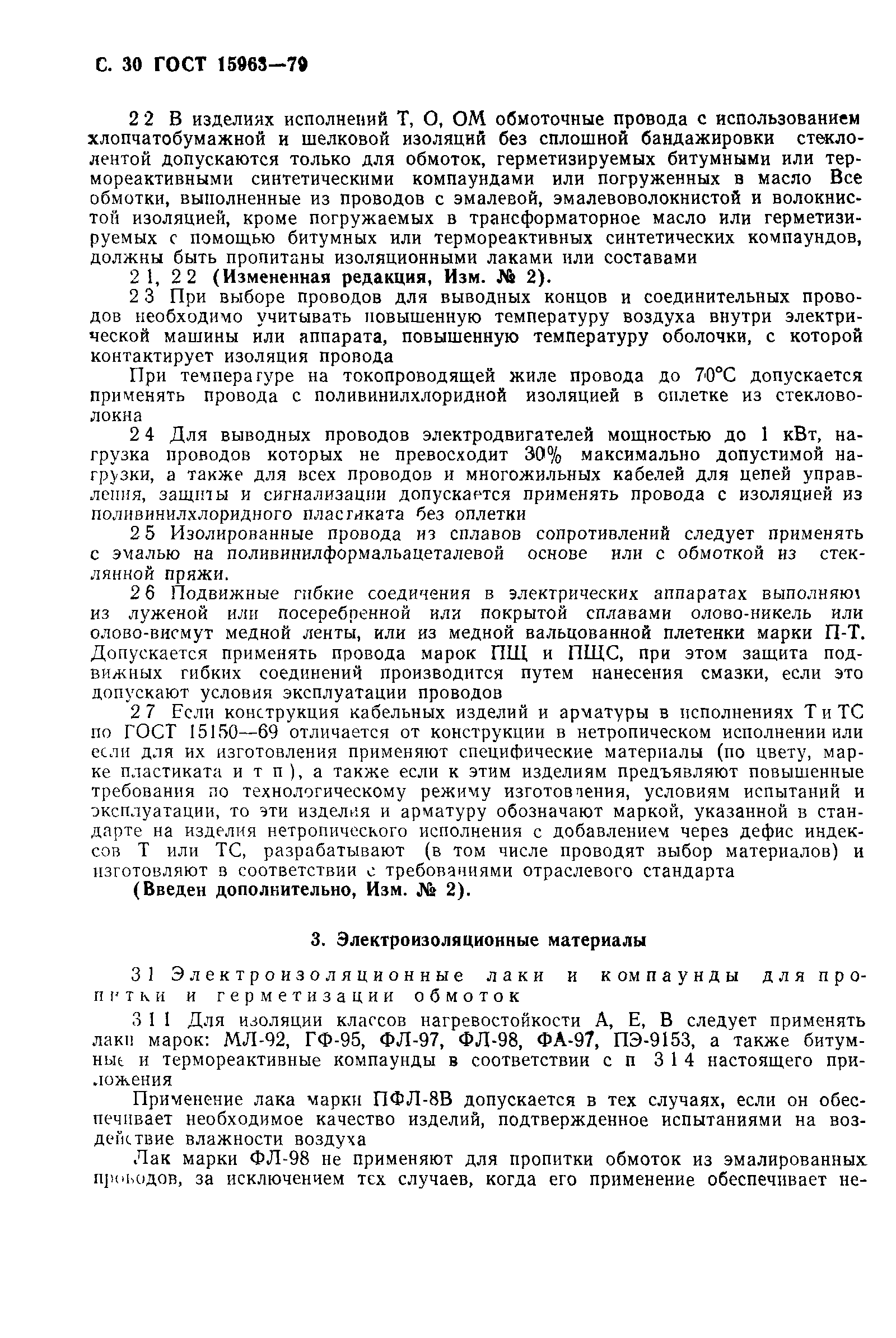

-с. ао гост шбз-7*
2.2. В изделиях наполнений Т. О. ОМ обмоточные провода е использованием
хлопчатобумажной и шелковой изоляций без сплошной баидажировки спж ло-
яеитой допускаются только для обмоток, герметизируемых битумными или тер-
мореактивными синтетическими компаундами или погруженных в масло. Все
обмотки, выполненные из проводов с эмалевой, эмалевоволокнистой и волокнис­
той изоляцией, кроме погружаемых в трансформаторное наело или герметизи­
руемых с помощью битумных или термореактивных синтетических компаундов,
должны быть пропитаны изоляционными лаками или составами
2.1. 2 2 . (Измененная редакция. Изм. . 4 2).
2.3. При выборе проводов для выводных концов и соединительных прово­
дов необходимо учитывать повышенную температуру воздуха внутри электри­
ческой машины или аппарата, повышенную температуру ободочки, с которой
контактирует изоляция провода.
При температуре на токопроводящей жиле провода до 70*0 попускается
применять провода с поливинилхлоридной изоляцией в оплетке из стеклово­
локна.
2.4. Д л я выводных проводов электродвигателей мощностью до 1 кВт. на­
грузка проводов которых не превосходит 30% максимально допустимой на­
грузки, а такж е для всех проводов и многожильных кабелей для цепей управ­
ления, зашиты и сигнализации допускается применять провода с изоляцией из
поливинилхлоридного пластиката без о л лоти и.
2.5. Изолированные провода нз сплааов сопротивлений следует применять
с эмалью на иодиоинилформальацегзленой основе или с обмоткой из стек­
лянной пряжи.
2.6. Подвижные гибкие соединения в электрических аппаратах выполняют
из луженой или посеребренной нлх покрытой сплавами олово-никель или
олово-висмут медной л е и ш , или кз медной вальцованной плетенки марки П-Т.
Допускается применять провода марок П Щ и ПЩ С. при этом защ ита под­
вижных гибких соединений производится путем нанесения смазки, если это
допускают условия эксплуатации проводоэ
2.7. Если конструкция кабельных изделий н арматуры в исполнениях Т и ТС
по ГОСТ 15150—69 отличается от конструкции в иетроническом исполнении или
е$ли для их изготовления применяют специфические материалы (по цвету, мар­
ке пластиката и т. п ), а такж е если к этим изделиям предъявляют повышенные
требования по технологическому режиму изготовления, условиям испытаний н
эксплуатации, то эти изделия и арматуру обозначают маркой, указанной н стан­
дарте н а изделия нстропическото исполнения с. добавлением через дефис индек­
сов Т или ТС, разрабатываю т (в том числе проводят выбор материалов) и
изготовляют а соответствии с требе,н-эчиями отраслевого стандарта
(Введен дополнительно, Иэм. 2).
3. Электроизоляционные материалы
3.1. Э л е к т р о н з о л я ц н о н к ы с лаки и компаунды хля про­
питки и герметизации обмоток
31 .1 . Д л я изоляции клагсов натрсвостойкости А. Е. В следует применять
лаки марок: МЛ-92, ГФ-95, ФЛ-97, ФЛ-98. ФА-97, ПЭ-9153, а такж е битум-
мыс- и термореэктипные компаунды в соответствии с п. 3.1.4 настоящего при­
ложения.
Применение лака марки ПФ Л-8В допускается в тех случаях, если он обес­
печивает необходимое качество изделий, подтвержденное испытаниями иа воз­
действие влажности воздуха.
Л ак марки ФЛ-98 не применяют для пропитки обмоток кз эмалированных
приводов, за исключением тех случаев, когда его применение обеспечивает нс-

ГОСТ 1 5 9 6 3 -7 9 С. ЗГ
обходимое качество изделий данной конструкции (например малогабаритные
имсокооборотные электрические машины).
При изготовлении полюсных катушек электрических машин и катушек
электрических аппаратов дли цементации витков допускается применять в про­
цессе намотки промазочные составы ив основе эмалей марок ГФ-92-ГС и
ГФ-92-ХС.
3.1.2. Д ля изоляции обмоток классов нагревостойкостн F должны приме­
няться лаки УР-9144. АС-9115. ПЭ-993 и ПЭ-933. Б-ИД-9127 н Б-ИД-9127Э,
компаунды КП 34. КП-101, Э Д К -М : для изделий исполнения ТС допускается
компаунд КП-101 и лак 5-ПЭ-9128.
Применение лака МГМ-8 для изоляции обмоток класса F допускается для
тех электроизоляционных конструкций, для которых это проверено путем нспы-
таиий конструкции на макетах н (или) изделиях
3 1.3. Д л я пропитки обмоток с изоляцией класса нагревостойкостн Н дол
жиы применятьск кремннйорганкческис лаки марок КО-916к, КО-964, КО 954П
и окскдифсиильиый ДФ-971, допускается применение кремннйоргаиичетких со­
ставов без растворителей К-67 к К-67Ф. лака КО-923, компаунда ПИК-220.
При изготовлении полюсных катушек элекгричсскнх нашим и катушек
электрических аппаратов для цементации витков, а такж е для послойной про­
мазки корпусной изоляции, допускается применять крсмнийорганические эмали
или промазочные составы из их основе.
Д л я изготовления корпусной изоляции статорных и якорных катушек
электрических машин допускается применять в качестве промаэочного состава
кремнийоргаиический компаунд марки К-43 или крсмнийорганические лаки с
последующей пропиткой обмотанного статора или якоря.
З .Ы Д л я компаундирования катушек статора низковольтных и высоко­
вольтных электрических машин и катушек возбуждения машин постоянного
тока должны применяться термореакгивные компаунды на основе эпоксидной
смолы с отверднтслем ангидридного типа.
Допускается применение битумного компаунда с температурой размягче­
ния битума по методу « ксаш а и шара» нс мсксе 114®С.
Д л я компаундирования аппаратных катушек должны применяться термо-
реактивные компаунды на основе эпоксидкой смолы с отвердителем аш на­
рядного или аминного 7ипэ, а такж е компаунд марки КГМС-1. Применять
битумный компаунд для пропитки катушек из прополол марок ПЭВ-1 или
ПЭВ-2 не допускается
Дли лигой изоляции электрических аппаратов должны применяться тер-
мореактнвные литьевые компаунды на основе эпоксидной смолы с отпсрдитс-
лями ангидридною или аминного типа, и том числе марок К -168. К-293,
К 115. Э11К-Т; ЭТЗ-16. а такж е термореакгивные компаунды марок КС-1 или
МБК.
При кримснсиии компаунда марки МБК для одновременной пропитки и
заливки катушек, изготовленных из эмалированных проводов, должен приме­
ниться метод холодной полимеризации, Рели этот компаунд применяют дли
заливки предварительно пропитанных другими составами катушек, то допу­
скается применять метод холодной или термической полимеризации.
Д л я литой изоляции трансформаторов тока и напряжения должны при­
меняться термореакгивные литьевые компаунды на основе эпоксидной смолы
с отвердитслями ангидридного типа марок КЭ-2, КЭ-3, КЭП I и др.
3.1.1—3.1.4. (Измененная редакция, Изм. .4 2).
32 Клеящие материалы
При изготовлении слюдяной и стеклослюдяной изоляции должны приме­
няться кремнийорганическне, масляио глифталевые, битумно-масляные, гдифта-
деэые лаки, шеллак, эпоксидные, эпоксидно полиэфирные, полиэфирные свя­
зующие, а также аммофос (дли коллахгорного миканита)

•С 32 ГОСТ 1 5 Ш - 7 9
3.3. Покрывные лаки я эмали
3.3.1. Из покрывных лаков и эмалей должны применяться лаки к эмали
горячей сушки: кремннйорганнческяе эмали марок КО-976 н КО-935, глифта-
левые эмали марок ГФ-92-ГС, лаки и эмали на основе эпоксидных смол
(в частности марок ЭП-525. ЭИ-91), лаки марок КО 815, М Л-92, а такж е лак
марки 9 —627 (для покрытия пластмасс), П Ф -П 5 и МЛ-152
Допускается такж е применение других кремннйорга иическнх лаков и эм а­
лей, указанных п «Перстне основных материалов, применяемых для изготовле­
ния электротехнических изделий для рзйонов е тропическим климатом», а
т ак ж е лаков К Л -1. ПЭ-943, П Д Ф -1, ГФ-947.
Допускается применение нигроэпоксидных эмалей марки ЭП-51 (за исклю­
чением эмали черного цвета) для деталей, длительно работающих при темпе-
Р - а
участков деталей, ранее покрытых эмалями марок ГФ-92-ГС, а эмалей марок
КО-Д1 — для деталей, ранее покрытых эмалью марки КО 933.
Дли («окры гня схем слаботочных цепей допускается применять' лаки ма-
рок УР-976, УР-231, УР-930, УР-973, У1>-9119 и ФЛ-582.
3.3.2. Для покрытия листов мзпппопроводов из электротехнической стали
полжим применяться электроизоляционные лакн КФ-965, ПЭ-9131. а также
крт'личЬорганит'сскнй лак КО-916. Допускается для элекгрнческнх машин при-
менять бакелитовый лак.
Дот.ускзсгек применять холоднокатаную электротехническую сталь, постав-
эяигчо с- оксидным или лакокрасочным покрытием.
л.4. Материалы для заливки выводов.
Для »а.И!вки выводов применяют состав для заливки кабельных муфт
марки МБ-9075, эалнаочвый компаунд марки МБК-2, эпоксидные компаунды,
уплотнигельн-к» массу марки 421-АТ.
1.3.1, 3 3 2 , 3 4. (И зм еистая редакция. Изм. ЛЬ 2).
3 5 Ж и л к н с диэлектрики
Б качестве жидких диэлектриков применяют трансформаторное, конден­
саторное, кабельное масла, трихлордифекш, «ремннАорганичсские жидкости,
э т. ;>пе с1;ито«)ческие жидкости на основе леагахлордяфезиш (совол или
совгол), причем должна быть обеспечена зашита всех этих жидкостей от по­
падания в.шн.
3.6. Слюдосодержащие материалы
30! Сл^дюндержащяе материалы применяют как без подложек (с.иода,
иика.шти), по. и с подложками из стукловолокиистых материалов (стех.т<£миха-
ииты. стекло-'мкафолий).
Допускает.и применять мккалгиты на бумажкой основе для кеждуиитко-
вой л корпусной изоляций компаундируемых катушек никзовольтиых и вы-
сокошхтьтпых нашим, а также для катушек пропитываемых якорей крупных
машин постоянного тока
Допускается применение слюдопластолекты марки СЛФЧ для витковой
изоляций катушек с компаундированной корпусной изоляцией.
Допускаемся применять стеклослюднккт из кремнийортаннческих связую­
щих в крановых электродвигателях для юолироагння стержневых обмоток ро­
торов.
Допускается применять коллекторный слюдопласт ил шеллаке.
3.6. 3.6.1. (Измененная редакция, Изм. Jfi 2).
3.6.2. Для корпусной мякадентиой комиаумдиронаикой изоляции катушек
электрических машин ил напряжение 3 кВ и выше применяют мнка ленту
марки J1.M4 ББ толщиной 0.13 мм
36 3- Допускается применение слюдннятов и слюдопластоя в многослойной
изоляции с термореактивныи связующим в изоляции гипоп монолит и слюдо-

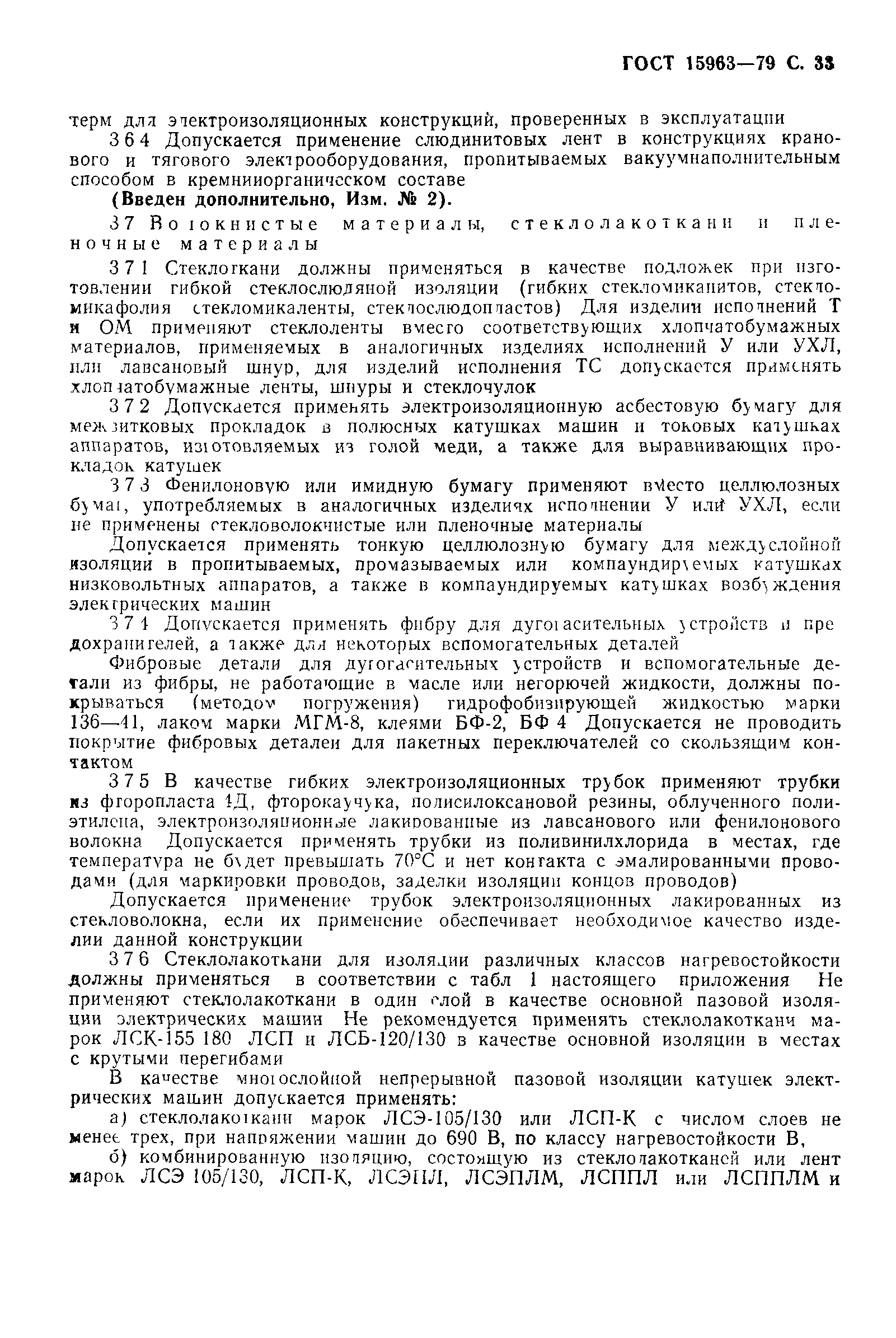

ГОСТ 15963—Тв С. 65
терм для электроизоляционных конструкций, проверенных в эксплуатации.
3.6.4 Допускается применение слюдинитовых лент в конструкциях крано­
вого и тягового электрооборудования, пропитываемых вакуумнаподнигелысым
способом в кремиийорганичоскоч составе.
(Введен дополнительно. Иэм. .4 2).
3.7. Волокнистые материалы, стеклолакоткани н пле­
ночные материалы
3.7.1. Стеклоткани должны применяться в качестве подложек при изго­
товлении гибкой сгеклослюдяной изоляции (гибких стскломикэтггов. стекло-
ынкафолии стекломикзлеитм. стсклослю допдастоа). Д л я изделий исполнений Т
и ОМ применяют стеклодеяты вместо соответствующих хлопчатобумажных
материалов, применяемых в аналогичных изделиях исполнений У или УХЛ,
iu ii лавсановый шнур; для изделий исполнения ТС допускается применять
хлопчатобумажные ленты, шпуры и сгеклочулок.
3.7.2. Допускается применять электроизоляционную асбестовую бумагу для
меж зчтковых прокладок в полюсных катушках машин и токовых катушках
аппаратов, изготовляемых и» голой меди, а такж е для выравнивающих про­
кладок катушек.
3.7.3. Фенилоновую или имндную бумагу применяют вместо целлюлозных
б у м а1, употребляемых в аналогичных изделиях исполнений У ил it УХЛ, если
пе применены стеклозолокчнстые или пленочные материалы.
Допускается применять тонкую целлюлозную бумагу для междусЛОйной
изоляции в пропитываемых, промазываемых или компаундируемых катушках
низковольтных аппаратов, а такж е в компаундируемых катушках возбуждении
электрических машин.
3 7.1. Допускается применять фибру для дугогасительиых устройств и пре
дохранитслей, а такж е для некоторых вспомогательных деталей
Фибровые летали для лугогасительных устройств и вспомогательные де-
тали из фибры, не работающие в м асле'или негорючей жидкости, должны по­
крываться (методам погружения) гнлрофрбиэнруюшеП жидкостью марки
136— 11. лаком марки МГМ-8. клеями БФ-2, БФ 4. Допускается не проводить
покрытие фибровых деталей для пакетных переключателей со скользящим кон­
тактом
3.7.5. В качестве гибких электроизоляционных трубок применяют трубки
из фторопласта-1Д: фторокаучука. нолисклоксановой резины, облученного поли-
этилена, электроизоляционные лакированные из лавсанового или фениловоного
иолокна. Допускается применять трубки из поливинилхлорида в местах, где
температура нс будет превышать 70т- и нет контакта с эмалированными прово­
дами (для маркировки проводок, заделки изоляции концов проводов)
Допускается применение трубок электроизоляционных лакированных из
стекловолокна, если их применение обеспечивает необходимое качество изде­
лий данной конструкции.
3 7 6, Стеклолакоткани для изоляции различных классов нагревостойкости
должны применяться в соответствии с табл. J настоящего приложения. Не
применяют стеклолакоткани в одна слой в качестве основной пазовой изоля­
ции электрических машин. Не рекомендуется применять стеклолакоткани ма-
рок Л СК -155180, Л С П к Л С Ь -120/130 а качестве основной изоляции в местах
с крутыми перегибами.
В качестве многослойной непрерывной пазовой изоляции катушек элект­
рических машин допускается применять:
а) стеклолакоткани м а р ш Л С Э -106/130 или ЛС П -К с числом слоев не
мемеч- трех, при напряжении машин до 690 В. по классу нагревостойкосги В;
б) комбинированную изоляцию, состоящую из стсклалакоткансй или лент
марок ЛСЭ-Ю ё/130. Л СП-К, ЛСЭШ 1, ЛСЭПЛМ, ЛСП П Л или Л СП П ЛМ и

С. 34 ГОСТ I s e w —79
Т з б л и и а 1
Класс иагр«»>.-тоЯкости
М а р к а стсадодакогкаим стсклолакотхакл. песушсЛ
осиояную элскпжческую
К * Г0У Э К У
стеклатаястжаяи. н е
кесущей оспину»
»лектрячисн) »> нагрузку
Л С К -155/180 F Н
ЛСП-130Д55
ЛСП-К
в F
Л С Б -120/130
Л С Э -105/130
Е В
ммкалсвты и л и стекломккалсяты (не менее 50% ), с общим числом слоев не
яснее трех Up к напряженки машин до 690 В по классу нагревостойкосги В.
в) комбинированную изоляцию, состоящую К З лент марок ЛСЭПЛ,
ЛСГ1ПЛМ. Л С П П Л или Л СПП М и мнкалскты марки Л.МЧ-ББ толщиной
0.13 мм (не менее 50% ) при напряжении машин до 3X10—3150 В по классу
кагрсвостойкости В;
г) комбинированную •изоляцию, состоящую и» материалов, указанных в
подпункте в, при толщине пазовой изоляции нс менее 2.7 мм на сторону при
напряжении машни 6000—6)00 В по классу нагрсностойкости В.
Не допускается применять стеклоткань марки Л С Б -120/130 для защитной
обертки кату.иек электрических аппаратов.
Допускается применять ленту из стсклолакоткаии марин ЛСК Л-155 и
Л С ГР для изолирования отдельных проводников в головках и на выводных
концах жестких катушек электрических машни.'
Д л я изделий исполнения ТС допускается применять хлопчатобумажные и
шелковые лакотклнн.
3.7.7. Из пленочных материалов применяют подкэтклеитерефтидйгмую плен­
ку, полнимидную пленку, ленту из полиамидной пленка с липким слоем «арки
ПМЛ-К'2. полиимиднофторолдастовую пленку марок ПМФ-351 и ПМФ-352, плен­
ки фторопласт-4 н фгсроп.тасг-4М.
В местах с рабочей температурой до Ж С допускается применять липкие
полиэтиленовую и поливинилхлоридную ленты, причем последнюю нс приме­
няют при контакте с эмадирочаииыми обмоточными проводами
Д л я аккумуляторов и аккумуляторных батарей применяют нинипдастовую
каландрированную пленку.
3.7.8. Д л я изделий исполкеяия ТС допускается применять электрокартон и
плеккозлекгрокартон на основе волиэтилекгерефталатпой пленки с последую­
щей двукратной пропиткой лаком соответствующей нагревостойкости и покры­
тием эмалью ГФ-92-ГС.
3.7.3—3.7.8. (Измененная редакция. Изм. J* 2).
3.7.9. В готовых изделиях все волокнистые материалы тын конструкции нз
них должны быть пропитанными.
3.7.10. Из композиционных пленочных материалов для изоляции обмоток
низковольтных электрических машин применяют: по классу нагревостойкосги
В — пденкоенкгокартон ПСЛ-П, пдеикостекдоткань Г-ТП-2ПЛ. изофлекс. по
классу иагревостойкости F — пленкоскнтокартоиы ПСК-ПЛ, ПСК-А. ПСК-М (в
электродвигателях единых серий); по классу иагревостойкосги Н — пленкоеннто
картой ПСК-М, ииндофдекс, ленту по-тиимидную композиционную.

ГОСТ 1 5963-79 С. 35
Термостойкие сзмослипающие ленты ЛЭТСАР. ЛЭТСАР-ЛП и РЭТСАР до­
пускается применять для изолирования отдельных проводов в головках и на
выводных концах жестких обмоток и мест соединения катушек электрических
машин с изоляцией по классу нагревостойкости Н. если их механическая прок-
иость достаточна для изготовления конкретной электроизоляционной конструк­
ции.
(Измененная редакция, Изм. М 2).
3.8. Пластмассы
38.1. Тер море активные прессовочные материалы
3.8 1.1. Д л я деталей, к которым предъявляют относительно высокие требо­
вания по электрическим свойствам, должны применяться: для класса нагрспо-
стонкости F. фенольные прессовочные массы групп Э8, Э10, Э11. аминопласты
групп В4, В5. При изготовлении деталей нз аминопластов группы В 4 необ­
ходимо учитывать возможность усадки их размеров в условиях сухого тропи­
ческого климата на 0,5—1% в зависимости от конструкции Д ля класса нагре-
восгойкосгн В применяют фенольные пресс-материалы групп Вх1, Вх4. Вх5,
Ж З, Ж4, ЭЗ, пресс-матсрналы марок ДСВ-2Р-2М, АГ-4. При этом пресс-ма­
териалы группы В х1 рекомендуются для дегалей, к внешнему виду которых
предъявляю тся повышенные требования (например оболочки аппаратов). При
изготовлении деталей из этого пресс-материала предусматривают толщину сте­
нок не меиее 3 мм. Д л я класса нагревостойкости F и Н применяют пресс-
материалы марок КМС-9 и КФ-9.
Д л я изделий исполнения ТС для деталей, к которым не предъявляют о т­
носительно высокие требования по электрическим свойствам, допускается при­
менять д л я класса иагреоостойкости Е фенольные прессовочные массы групп
Э2. 0 3 ;
(Измененная редакция, Изм. 3).
3.81.2. Д л я дегалей с повышенными требованиями по удельной ударной
вязкости должны применяться пресс-материалы: для класса нагревостойкости
Н — марки К-41— 5. для класса яагревостойкостн В—марки АГ-4В, ДСВ-2Р-2М.
а такж е фенольные прессовочные массы группы Вх-1. При этом необходимо
учитывать более низкую удельную ударную вязкость последнего пресс-матс-
рнада ц пониженные электрические свойства пресс-материала марки К-41—5.
Д л я деталей простой конфигурации для класса нагревостойкости В допуска­
ется применять пресс-материалы марки АГ-4с, а такж е крошку из пропитан­
ной стеклоткани марки Г1С-ИФ.
3.8.1.3. Д л я дугостойких деталей должен применяться микалекс, асбоцемент,
асбодян, пресс-материалы марок КМС-9, КФ-9, КМК-218А, КМК-218Б,
К.МК-218Л. аминопласты групп В1, В2, ВЗ, В4, В5, Г1‘, Г2, Д1, E I. Прн этом
необходимо учитывать ограниченную дугостойкосгь аминопластов групп В1, В2,
В4, В5, Г1. Г2, асбодина н пониженную влагостойкость пресс-материалов м а­
рок КМК-218А, КАШ-2185. КМК-218Л. аминопласта группы Д 1, асбоцемента
и асбодина. В случае необходимости асбоцемент должен быть шдрофибизи-
рован.
3.8.1.4. При определении возможности использования для конкретных изде­
лий исполнений Т (ОМ) или ТС конкретной марка пластмассы должна учиты­
ваться ее грибостойкоетъ.
<Введен дополнительно, Изм. М 3 ).
3 8 2 . Слоистые (в том числе намотанные, профильные, панельные) и фольги-
росаиные материалы
3 8 2 .1 Из т-кл о тексго д кго в п стеклопластиков следует применять:
г-) в конструкциях, к которым предъявляются требования по нзгревоетой-
KOCtu нс выше классов В, — стсклотексголкгы марок СТ, СТ-1;
С) в конструкциях, к которым предъявляются требования по нагрсвостой-
костм нс выше класса F, — стеклотекстолиты марок СТЭФ, СТЭФ-1, СТЭФ-Р;

С 36 ГОСТ 1 5 Ш - 7 9
в) в конструкциях, к которым предъявляются требования по иагревостой-
кости выше класса F. но нс- выше класса Н — стеклогекстадиты марки СТК.
При этом необходимо учитывать пониженную прочность к раскалыванию стек­
лотекстолита марки СТК
В конструкциях испосмсиия ТС, и которых д.ж и-льио допустимая рабочая
температура "не выше £5ФС, допускается применять фольгироваиные гетинаксм
ГОФВМ. при температуре не выше ЮОХ — фольгироеэнцые стеклотекстолиты
марок С Ф -К '-Г . СФ-2Н-Г, СТФ. при температуре не выше 130*0 — стеклотек-
етолиты «арок СТЭД, СГЭВ; при температуре не выше 150°С — стеклотексто­
лит марки СТЭБ-Н.
Допускается применение стеклотекстолита марка СТЭФ-П и гетинакез мар­
ки Л Г, для изделий исполнения ТС - м а р о к С Т Э Ф П . КЛСТ-В ТЭ; рулонного
стеклопластика РЭ.М-К при длительно допустимой рабочей температуре не выше
130*С
Д л я деталей ■электроизоляционного и конструкционного назначен»!а приме­
няют профилированные стеклопластики по «Перечню основных материалов, при­
меняемых для изготовления электротехнических изделий для районов с тропи­
ческим климатом»
Примечание Места механической обработки, при штамповке деталей
пт стеклотекстолита и текстолита толщиной св 0,5 мм. работающих на воздухе,
следует защ ищ ать соответствующими электроизоляционными лаками с после
дующей сушкой.
3.8,22. Д ля изолирования валов, реек и других деталей е целью получения
электрической нзатиши» для напряжений до 6&D D в ключ, в конструкциях, соот­
ветствующих классам иа»реностойкоегн не выше F, применяют пропитанную
стеклоткань мапкп ПС-ИФ с обязательным последующим покрытием электроизо­
ляционными эмалями или лаками: для класса нагревостойкости Н — пропитан­
ную стеклоткань, предназначенную для изготовлении намотанных изделий по
п. 3.8.2.3; для изолирования валов н тяг высоковольтной аппаратуры — пропи­
та июне стеклоткани на эпоксидно-фенольном лаке, предназначенные для изго-
товлеимя стеклотскстолитов марок СТЭФ или СТЭФ-1.
Допускается применение профильных стеклопластиков по «Перечню основ­
ных материалов. применяемых доя изготовления электротехнических изделий
для районов с тропическим климатом».
3.8.1Д 3.8.2, 38-2.1. 3.85.2. (Измененная редакция, Изм. >■ 2 ).
3 8 2 3 Из намотанных изделий должны примениться: стеклобакслнтопыг
цилиндры — д л я деталей, к которым предьявляются требования по нагрево­
стойкости ис выше класса В; электротехнические стсклоэпоксилиофсяольиые
цилиндры и трубки для деталей, к которым предъявляются требования по
нагрепоетойкоети не выше класса F, при этом марки ЦСЭ. ТСЭ допускают­
ся только для изделий исполиеиня ТС и видов исполнений Т З и 0 4 . нагрево-
стойкие стекдотексгодкговые цилиндры к трубки — для деталей, к которым
предъявляются требования по нзгрезостойкости но классам F и Н.
3.82.4. Допускается в качестве панельного материала применять асбоцемент
со сквозной пропиткой в битуме или комбинированной — и мазуте и битуме; с
последующим покрытием эмалями, обладающими необходимым»! электроизоля­
ционными свойствами.
Допускается пропитка в петролатуме с последующим покрытием эмалью
ПФ 163 и горячей сушкой.
38.2 5. Допускается для изделий исполнения ТС (а при толщине до 0.5 мм
в ключ. — дли изделий исполнений Т, ОМ, О) применять rerun а кс, текстолит и
дрсвеснослоистые пластики по «Перечню основных материалов, применяемых
д лч изготовления электротехнических изделий для районов с тропическим или-
магоц». Д л я изделий исполнений Т, ОМ и О допускается применять эти мате-

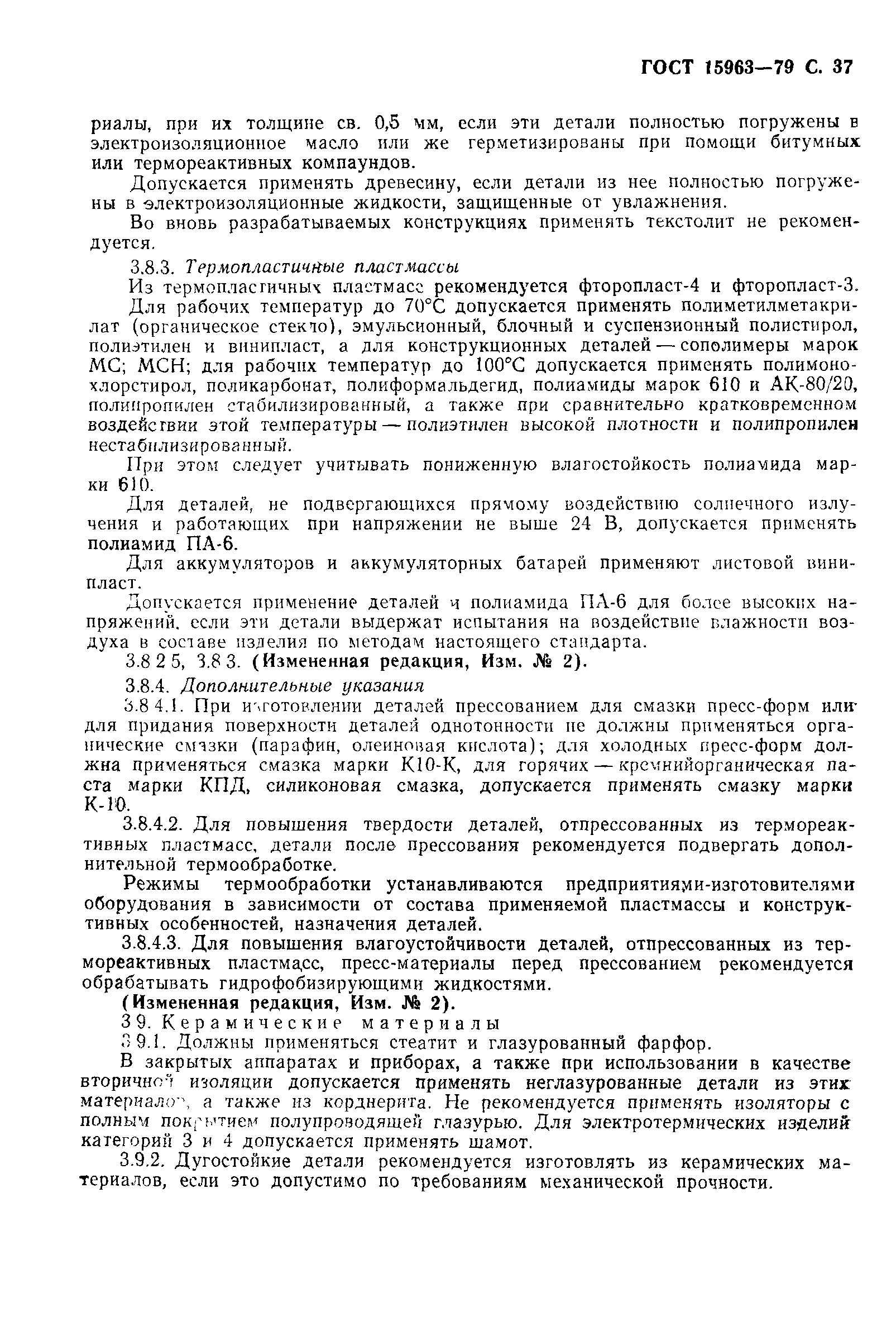

ГОСТ 15963—79 С. XT
риалы, при их толщине ев. 0.5 ям , если эти детали полностью погружены в
электроизоляционное масло пли ж е герметизированы при помощи битумных
или тсриорсактивиых компаундов.
Допускается применять древесину, если детали из нее полностью погруж е­
ны в электроизоляционные жидкости, защищенные от увлажнения.
Во вновь разрабатываемых конструкциях применить текстолит не рекомен­
дуется.
3.8 3. Термопластичные п л а н я а а ы
И з термопластичных пластмасс рекомендуется фторопласт-4 и фторопласт-3.
Д ля рабочих температур до 70*С допускается применять полиметнлметакри-
лат (органкчеекпе стекло), эмульсионный, блочный и суспензионный полистирол,
полиэтилен м винипласт, а для конструкционных деталей — сополимеры марок
МС. МОИ, для рабочих температур до ЮСг'С допускается применять полнмоно
тлорстирол. поли к а н о н а г, полиформальдегид, полиамиды мзрок 610 и А К -80.Ж
полипропилен стабилизированный, а такж е при сравнительно кратковременном
воздействии этой температуры - полиэтилен высокой плотности н полипропилене
нестабнлкзйровяиный. ,
При этом следует учитывать пониженную влагостойкость полиамида м ар­
ки 610.
Д л я деталей, не подвергающихся прямому воздействию солнечного излу­
чения я работающих при напряжении ие выше 21 В, допускается применять
полиамид ПА-6
Д л я аккумуляторов и аккумуляторных батарей применяют листовой вини­
пласт.
Допускается применение деталей я полиамида ИЛ -6 для более высоких на­
пряжений. если эти детали выдерж ат испытания на воздействие влажности ьоз
духа в составе изделия по методам настоящего стандарта.
3.8.2.5, 3 8 3 (Измененная редакции, Изм. /6 2).
3.8 4. Дополнительные указания
3 8 4.1. При изготовлении деталей прессованием для смазки пресс-форм вли­
ял а придания поверхности деталей однотонность ие должны примениться орга­
нические смазки (парзфкп, олсииолая кислота); для холодных пресс-форм дол-
ж иа применяться смазка марки К10-К, для горячих — крсчнийоргаиическая л а­
ста марки КПД, силиконовая смазка, допускается применять смааку марки
К -16
38.4.2. Д л я повышения твердости деталей, отпрессованных из терморезк-
тявных пластмасс, детали после прессовавия рекомендуется подвергать допол­
нительной термообработке.
Режимы термообработки устанавливаются предприятияхиизготовителямк
оборудования в зависимости от состава применяемой пластмассы и конструк­
тивных особенностей, назначения деталей.
3.8.4.3. Д л я повышения влагоустойчнвосги деталей, отпрессованных из тер-
морезкгниных пластмасс, пресс-матсриалы перед прессованием рекомендуется
обрабатывать гидрофобизирующими жидкостями.
(Измененная редакция, Изм. .4 2).
3 9. Керамические материалы
39 1. Долж ны нпнмеиягься стеатит в глазурованный фарфор.
F3 закрытых аппаратах и приборах, а такж е при использовании в качестве
вторично л изоляции допускается применять кеглатуронаккые детали из этих
материал.-i:: а такж е из корднерпга. Не покомекдус-тся применять изоляторы с
патным покрытием лолупронодящей глазурью. Д л я электротермических изделий
категорий 3 и 4 допускается применять шамот.
3.9.2. Дугостойкие детали рекомендуется изготовлять из керамических ма­
териалов, если это допустимо но требованиям механической прочности.

С . 38 ГОСТ 15963-79
4. Магнитные материалы
4Л. К магнитным материалам для электрических машин н аппаратов в тро­
пическом исполнении специальных требований нс предъявляют.
Магмитопроводы н магниты должны быть защищены от коррозии с по­
мощью лакокрасочных покрытий, если они не погружены в жидкий диазлектряк
или нс заливаю тся компаундом.
Допускается для иешнхтованных сердечников применять гальванические
покрытия, если сохраняется необходимый уровень магнитных свойств
Рекомендуется лакировать электротехнические стали для сердечников ма­
шин. аппаратов п трансформаторов. Допускается оксидирование, фосфвгарова-
иие, покрытие типа МФ.
(Измененная редакция, Изм. J6 2).
4 2 (Исключен. Изм. Л 2).
4 3. Сталь марки 16Х, сплавы марок 50Н и 79НМ (н аналогичные им спла­
вы с содержанием никеля не менее 60% ) допускается применять без дополни­
тельной защиты от коррозии, если узлы н детали из этих материалов выдер­
живают испытание на воздействие влажности воздуха по требованию настоя­
щ ею стандарта При атом сталь марки 16Х можно применять для изготовления
шихтованных сердечников аппаратуры при пониженных требованиях к магнит­
ной проницаемости и потерям, сплав марки 50Н — при малых размерах магии-
топроводон и индукциях ниже 15<КЮ Гс. сплав мврки 79НМ — при индукциях
ниже 8000 Гс
Допускается применять без покрытий в качестве магнитных материалов
нержавеющие стали, указанные в п 5.4 настоящего приложения, если их маг­
нитные свойства удовлетворяют заданным требованиям.
4.4 Магнитные системы аппаратов могут не имегь постоянных антикорро­
зионных покрытий на торцовых рабочих поверхностях, соприкасающихся в р а­
бочем состоянии. В атом случае, есл» нет возможности применять материалы,
рекомендуемые в п. 4.3 настоящего приложения, долж на применяться только
консигнационная (путем покрытия соответствующими смазками) защита таких
поаеэхностсй на время транспортирования и хранения, а такж е на время дли­
тельных перерывов в работе при эксплуатации. Периодичность возобновления
смазки на этих поверхностях указывают в инструкции но обслуживанию.
(Измененная редакция, Изм. М» 2).
5. Конструкционные материалы
51 Общие требования к выбору конструкционных материалов — по ГОСТ
15151-69.
5.2. В изделиях исполнений Т и ТС из литейных алюминиевых сплавов дол­
жны применяться сплавы марок АЛ4. АЛ 8. АЛО, АЛ22, и такж е АЛ2 с содер­
жанием меди не более 0,3% для личья в землю кокиль и под давлением и
марки АЛ 13 только для лигья в з е м л ю .
___
Допускается применять сплав марки АЛ2. с содержанием меди более 0,ЗЧз.
М- деформируемых алюминиевых сплавов должны применяться сплавы марок
д 1 116 Дб. ДКб, В95. В93, АМг, АМгЗ. АМгб. АМи. АМг5. Допускается при
менение ЛД0. АД1. А5. А7. Л-95. AK-I2M3. АКЗ Допускается применить спла­
вы ЛК7 (АЛ9В1, АК5М2 (АЛЗВ), АК9 (АЛ4В1 для изготовления неответствен-
ны> деталей электрических машин (вентиляторов, узлов, коробок выводов, саль-
никилых крышек| с последующей защитой этих деталей лакокрасочными
покрытиями.
Применять алюминий и е ю сплавы для корпусов электрических машин и
аппаратов запрещается в изделиях исполнения ОМ, предназначенных дли уста-

ГОСТ tSM S—79 С 3 *
новки в цехах рыбообрабатывающих заводов и нс рекомендуется да я изготов­
ления корпусов изделий исполнении ОМ, предназначенных для установки, на
открытых палубах.
Исключение составляют изделия, которые защищаются дополнительными
оболочками в ком плектом изделии иди на месте установки.
Изделия из алюминиевых сплавов обязательно защищают от коррозии.
Исключение составляют полированные детали (например споды Электроутюгов),
отнесенные к группам условий эксплуатации 1,2 по ГОСТ 15150—69. Д опуска­
ется применять сплав марки АД31 без покрытий (в виде прессованных профи­
лей) .тля охладителей силовых полупроводниковых приборов.
(Измененная редакция, Изм. 2, 3).
5.3. Должны применяться следующие коррозиомиоетойкие латуни и бронзы:
латуни марки ЛЦЗОЛЗ, ЛК.80-3, ЛКС80-3-3. Л60, Л63. Л 68, Л65. Л90, Л 062-1,
Л A t 7-2,5. Л « ц 5 8 -2 , ЛАН59-3-2, ЛС59 1, ЛС60-1. Л О 7 0 - 1 , ЛЦ40М цЗЖ . ЛЦ6К4;
бронзы марок БрА5, БрАЖ М цЮ -31.5. БрОбЦбОЗ, БрАЖ 9-4, БрОФ6.5-0,4.
БрОФб.5-0.15, БрОФ7-0.2, ЬрОЦ4.4-2,5, БрО ЗЩ 65Н (. Б р 05. Бр<Т10, БрОЮЦ2,
БрОФ4-0.25, БрОЦ4-3. БрОЦНб-3-6. БрБ2. БрАМи9-2. БрКМиЗ I. БрБ))Т1.7,
БрБ((Т1,9, БрА7, БрЛЖ ЖО-4-4, БрХО.5; куяналь Б или А. Д л я сохранения то­
варного вида рекомендуется защитно-декоративное покрытие Допускается при­
менять э т материалы без покрытии.
(Измененная редакция, Изм. Sk I, 2).
5.4. Д олж ны применяться следующие нержавеющие стали: J2XI8H9
(X I8I19), 17X181(9 (2X181(9), 12Х18Н9Т (Х18Н9Т). 95XII*X 18), I5X25T
(X2ST). 06Х22Н6Т(ЭИ-53). 08X21Н6М 2Т(ЭК-54), 12X21П5Т(ЭИ в 1 1). 36НХТЮ,
IОХ 17Н 1ЗМЗТ(X17 Н 13M3T), 10Х17И13М2ЦХ17Ц13М2Т).. 0Х2()Н4ДП0(Н11 3).
0Х18Н 5Г12А Б(Н Н -ЗБ|. 03Х1вН10Т. 12Х18Н(0Т(Х1ВН10Т). 10Х14Г14114Т
(Х14Г14НЗТ), 2ЭХ20М14С2(Х2ПННС2), 2HX23Hl8(X23H!8)1 2UX25H20C2.
(Х25М20С2). Х25Н19СЛ. Х28Н48В5. 4Х25Н19С2Л. X201I80, XII70IO. детали из
которых не требуют специальной защиты 07 коррозии. Допускается применять
стали марок 18X13(1X13). 20X13(2X13), 30X13(3X13). 40X13(4X13). Х13И419,
НХ1?Н2(Х17Н2) 4Х18Н2М, (2Х17(Х17), а такж е 09Х15Н8Ю(Х15Н9Ю) для
пружин щеткодержателей, детали из которых могут не иметь дополнительной
защиты от коррозии при выполнении следующих условий:
а) для деталей, отнесенных к группам условий эксплуатации 1, 2 по ГОСТ
15150—69, параметр шероховатости поверхности должен быть 1.6 мкм на
базовой длине 0.8 м ч по ГОСТ 2789—73 с применением химического пассиви­
рования млн электрополирования;
б) для деталей, отнесенных к группам условий эксплуатации- 5 - 7 по ГОСТ
15150—69. параметр шероховатости их поверхности должен быть Я а а £ 0,8 мкм
на базовой длине 0,8 мм по ГОСТ 2789—73.
5.5. Материалы для изготовления резьбовых деталей и шайб к ним выби­
рают в зависимости от конструктивного назначения деталей, л такж е от вида
и толщины металлических и неметаллических неорганических покрытий, приве­
денных в ГОСТ 9.303—84 и и отраслевых стандартах. Если указанные к данном
стандарте а в отраслевых стандартах толщины металлических и неметалличе­
ских покрытий- применить невозможно, то резьбовые детали и .ш ай б ы к ним
должны изготовлять из высоколегированной стали без покрытий Д ля этих це­
лей рекомендуется применять сталь марки 14Х17Н2(Х1ТН2).
Допускается применять стали марок 12XJ8H9 (Х18Н9), 12XI9H9T
(Х19Н9Т).
5.6. Рекомендуется изготовлять пружины, пружинные шайбы из бериллие-
вой, фосфористой или алюминиевой бронз, элинваров или из нержавеющей
стали Допускается изготовлять эти детали из обычной пружинной стали с за ­
щитой двукратным покрытием по предварительно фосфатированиой поиерхно-

С . 40 ГОСТ 1 5963-79
сти глифтэ.тевоб эмалью марки ПФ-163 или лаками: виннф.эексовым марки
ВЛ-931 или марки «Метальнин» Допускается защита металлическими покры­
тиями по ГОСТ 9 303—$4 с последующим обезводорожнааннем для тех с л у ­
чаев, когда механическая прочности деталей поел? обездорожипания достаточна
5 7. Допускается применение цинковых сплавов типа Д А М с покрытиями
согласно ГОСТ 9 303—84.
5 4—5.7. (Измененная редакция. Изм. ,& 2 ). ‘
5 8. Заклепки должны иметь металлические или неметаллические (неорга­
нически^ покрытия. Допускается отсутствие покрытий на Длинных заклепках
(например полюса), и такж е иа расклепываемых головках заклепок при усло­
вии последующей окраски головок и на захлепках, изготовляемых из указан­
и я х и ни. 8.3 и 5.5 материалов (высоколегированных сталей).
( Измененная редакция, Изи. 36 I, 2).
5.9. Допускается для изделий исполнения ТС применять другие, не преду
смотренные в настоящем р а з д е л конструкционные материалы и методы их
зашиты, если изделия выдерж ат установленные для них в настоящем стандарте
испытания.
5.50. Пластмассы для деталей, выполняющих в основном конструкционные
функции и не выполняющих электроизоляционных функций, допускается выби­
рать как из числа электроизоляционных пластмасс, указанных *э п. 3.8 настоя­
щего приложения так и из числа других пластмасс, к частности, допускается
применение аминопладта в местах, где температура не превышает 80*С. При
этом для изделий исполнений Т, О й ОМ пластмассы должны быть устойчивы
к ипздеЛстппю плесневых /р и б о в . Д л я таких конструкционных деталей допус­
кается применять гсгпнакс с защитой и соответствии с п. 3.8.2.5 настоящего
приложения
3.11 Рекомендуется применять коррознонноетойкне титановые сплавы сле­
дующих марок. ВТ 1-0, ВТЗ-1. ВТО. В Т 51. ВТб. ОТ4, OT4-I, ВТ-1, ВТ8. ВТ54,
детали из которых не требуют специальной защиты от коррозии.
ч
6. Прочие материалы
6.1. Материалы для уплотнений должны выбираться в соответствии с тре­
бованиями ГОСТ 15151—69.
При этом рекомендуется:
а) при таб оре марок резин для изготовления ил них резинотехнических из­
делии для- высоковольтных масляных и воздушных выключателей, трансформа­
торов гона и напряжения; силовых трансформа горой; высоковольтных вводов;
высоковольтных конденсаторов; высоковольтных разрядников применять те ж е
марки резин, что и для изделий климатических исполнений У или УХЛ.
б) выбор марок резиновых смесей для различимых тияов прокладок и дру­
гих резинотехнических деталей для изделий, не оговоренных в подпункте а. про­
водит из состава смесей резиновых .гая авиационной техники согласно «Переч­
ню основных материалов, применяемых для изготовления электротехнических
изделий для районов с тропическим климатом», выбор марок резин — по ГОСТ
7 3 3 5 -9 0 . ГОСТ 12855-77;
в) для уплотнений подшипниковых узлов электрических машин применяют
сальниковый войлок 3, который Перед закладкой в канзвки пропитывают
в трансформаторном масле, отжимают и смазывают по поверхности смазкой,
примененной в подшипниках.
Примечания:
I. Для уплотнения крышек, кожухов и выводов электрических машин, су­
хих трансформаторов и аппаратов, работающих без заполнения минеральными
синтетическими маслами, при температуре понерхности свыше 80*0 (до 180"С)

ГОСТ 15963—79 С. 41
рекомендуется применит* теплостойкие резины на основе лолнснлоксаноаого
каучука марок 14р-2. 14р-6. 14р-15;
2. Д ля уплотнения крышек и кожухов трансформаторов и аппаратом, рабо­
тающих при заполнении соволоч или совтолом при температуре поверхности
свыше 8<ТС (до 120°С). рекомендуется применять теплостойкие резины на ос­
нове полисклокеанозого каучука марок 11р-2. 14р-б, 14р-15. лист или резиновая
полоса марки 5P-I29;
3 ‘Все резины, кроме резни на основе лолксплоксанового каучука, должны
применяться ь тропическом исполнении, о чем долж но быть указано и договоре
на поставку резины.
6.2. В качестве антифрикционных смазочных материалов следует применять:
а ) для подшипников скольжения электрических машин смазочные масла:
турбинные и индустриальные; для тяговых электрических машин допускается
см азка Ж РО :
б) смазки марок ЦИАТИМ 201, ЦИЛТИМ 203 или ЦИЛТИМ-221 для д е­
талей аппаратов, работающих с трением;
в) масла и смазки марок ОКБ-122. МП-605, ВНИИНП- 6. комплект ПЭС-ДН,
В Н ’ :И Н Л 274 ВНИ1ШП-50-1-1Ф. смазочная жидкость 131 -2 2 6 , ЦИАТИМ 231.
ЦИАГГ1М-22! для точных приборов, мелких аппаратов и механизмов с чалыми
Нагрузками;
[) смазки по табл 2 для подшипников качения электрических машин с вра­
щающим моментом на валу больше I кг-см
. При атом для машин мощностью до 600 Вт и скоростном факторе (табл. 21
до 200 000 для частоты вращения свы ш е 5000 об/мич при температуре подшип­
ник*. до 90°С допускается применять смазку марки ЦИАТИМ 202;
д) смазка - марки ЦИАТИМ 202. ВННИНЛ-274, ВНИИНМ-247,
ВНИПНП-291, В НИИ МП-271, ЭРА для подшипников каа-ння электрических
маппГн с вращающим моментом на валу меньше 1 кг-см. Допускаете^ также
применять другие смазки по согласованию а установленном порядке.
П р и м е ч а й н е . Смазки марой ЦИАТИМ-202. ЦИАПЬМ 203. ВНИИИП-220,
ЭШ -liG допускается применить и изделиях, разработанных или модернизирован-
пых до 01.07.67. при разработке или модериизаичи изделий досле 01.07.87 эти
смазки должны быть заменены.
6.1. 6.2. (Измененная редакция, Изм. /й 2).
0.3 Выбор материален для консервации— по ГОСТ 23216—78.
6.4 Д л я проиктки уплотняющих материалов допускается применять смазоч­
ные числа типа турбинных, машинных, иеретеииых. а такж е электроизоляцион­
ные.
Д л я пропитки уплотнений а' подшипниковых узлах допускается смазка
марки ПВК
Д л я пропитки войлока допускается применять аммунмчнуэо смазку иля
см азку ГОИ-54 с добавлением 5-—10% аптиссптика-оксидифсннда.
6.5. В качестве клеш ц и х^атсри алов следует применять клея на основе син­
тетических смол. Не допускается применять казеиновые, животные, раститель­
н а клеи и клеи на основе крахмала.
Д л я изделий исполнений Т и ОМ и вида исполнения 0 1 не рекомендуется
применять кэрбшюлььый клей.
Д л я склеивания металлов с металлом, большинства терморсахтквкых пласт-
м асс (в том числе слоистых пластикой) с пластмассами, а такж е металлов с
термореактивпыик пластмассами рекомендуется применять Фгиолополинмннлаие-
татии е клен марок 5Ф-2, БФ-4. БФ -6. БФ Р-2, БФ Р-4. полиуретановый клей
м арки ПУ-2, фено.тинокзучковыЯ клей марки ВК-32—200, фенольнополавннида
цсталсоо|фсмии0ор1ан11ческке клен марок ВС-10-Т и ВС-350, эпоксидные клеи

С. 42 ГОСТ 15963— 79
Таблица 2
Скоростное
Наибольшая Оактор dn
рабочая (d внутрси-Допускаемая
М*рк» смазка
темпера гура и и Я дхамсгр(Ис-четии* Рекомснхусыие
»чутреаш*го пюдишпзи** нагрузка срони ».МСК44 CM.IJKH
ko;.ujj лачеп^я. мул;мл подвит-1 нсрсвсрчхппмл ИJ11.CII 1 *
подшипникап—чдиогд или. И
хамские. СС .арАИДОии,
Об,'ИНН)
ВНИИМП-242
« Д о 100 000 4 900 Через 4 000 ч ра-
боты, но нс реже1-го
СВЭМ. КВ-3. Ли- раза в 2 года
тол-24 (и к.тчест- 70 Д о 200 000 9 800 Через 2 000 чра-
ие заменителя до- боты, но не реже1-ю
птекаетея
ЦИАТИМ-203) •* 80 • Д о 300 000 29'400
ргэа » год
Через 1 000 ч ра-
боты, но не реже
раза в 6 мес
1-го
100 Д о 100 000 980 0 Через 4 000 ч ра-
боты, но не реже1-го
ЦИАТИМ-221 раза а 2 года
(в качестве заме- 120 Д о 200 000 - 19 600 Через 2 000 ч ра*
нителя допускает­
ся ВНИИНП-220)
боты, но не реже
раза п б мсс
1-го
160 Д о 300 000 29 400 Через 500 ч рабо-
ты, но не реже
раза в 3 мсс
1-го
* Д л я реверсивных машин допускаемую продолжительность работы смазкн
до се смски рекомендуется устанавливать в'завнеимостн от условий реаерсиро
ьания. При наличии существенного перепада давления между подшипниковой
камерой и окружающей средой сроки смены смазки устанавливаются и техни­
ческих условиях на изделия. Срох смены смазки рекомендуется уточнить при
испытаниях опытных обратной
*’ Допускается применение смазки типа ЛЗ-31 для закрытых подшипников
электродвигателей при условии согласовании и установленном порядке доку*
мешанин ив подшипники.
марок Д-29. Д-16. Д-23. Д 22. Д-6, Д -8. Д-4. ВК-32-ЭМ. эпокенд П и Пр; ме-
тилополпамидные* клеи марок ПЭФ-2/10 и МПФ-1; клеи на основе со и мешенных
фуркдовых смол ФЛ-4с и Ф -10, иагреностойкис «.сей на основе модифицирован
иых кремнийорганичсских смол марок К-ЭЭЗ-61 и К-400.
Допускается применять глифталевые или глифталсбакелнтовыс лаки. Д ля
склеивания аминопластов можно применять только эпоксидные клен (кроме
клее» эпоксид П и эпоксид Пр) и клеи марки РАФ - lf t причем рекомендуется
режим естественной сушки; допускается горячая сушка при температуре ие
выше 80*С.
Д ля. склеивания органического стекла применяют эпоксидные клеи, а такж е
клей марки РАФ -10.

ГОСТ 1 5 9 6 3 -7 9 С. «
Д ля склеивания винипласта и поливинилхлоридных пластов применяют
«терхлорвикиловый клей марки ХВК-2а.
Д л я приклеивания вулканязированных органических резин к металлам, Аре-
иссине. пластмассам, стеклу, в такж е для склеивания таких резин между собой
применяют клеи марок 88Н, СП-57, СН-58» КР-5-18.
Д л я приклеивании невулканизированных органических резни к металлам с
последующей вулканизацией, резины применяют клеи марок ГЭН-150 в, В Д з-3 ;
допускается применять клей В-10
Д л я приклеивания вулканизированных кремннйорганических резин к м етал­
лам и скленяамия этих резин между собой применяют клей марок КТ-30
и-КТ-25, эластоснл 11-01
Д ля приклеивания нсвулкаиизированкых крсмиийоргаиических резин к ме­
таллам с последующей вулканизацией резин применяют клеи ,ЧАС-1. Допус­
кается применять клей марки КТ-22. •
Д л я склеивания древесины применяют резорциноформальдегидный клей
Ф Р 12. Д л я изделий исполнения ТС допускается применять фенол ьиоформаль-
детидпые клен ВИАМ-Б-3 и КБ-3 или ж е мочевииоформальдегндные МФ-17
или М-4.
Д л я склеивания бумажных и картонных деталей допускается применять
клей на основе поливинилзцегатной эмульсии с добавлением антисептика, ни­
троцеллюлозный хлей АК-20, если при последующей термообработке нс проис­
ходит ослабления клеевого шва
Для склеивания полиэтилекгерефгзлатных пленок, а такж е этих пленок с
металлами и пластмассами допускается применять этилонтерефтадатный клей
ТМ-60
(Измененная редакция. Изм. 76 2, 3 ).
6 6 . Выбор материалов для пайки производят в соответствии с требования-
Ми ГОСТ 15151-69.
Допускается для пайки наконечников гибких соединений сменных контактов
электрических аппаратов применять припой ЛОС 61 без дополнительной з а ­
щиты.
6.7. Щ етки для электрических машин — по ГОСТ 15543—70, приложением.
6.8. Пазовые клинья для электрических машин рекомендуется изготовлять
и з стеклотекстолвтов или других стеклопластиков. 8 7ом числе профильных, а
такж е прессовать из пластмассы ЛГ-4, допускается применять гстинакс.
6.9. Концевые изоляционные шзйбы или крайние изоляционные листы сер­
дечников статоров, роторов и якорей должны изготовляться из листового элск-
троннта или стеклотекстолита.
6.10. Д л я армировании изоляторов должны применяться портландцемент, ма-
рок 400 и 500 (без добавления ускорителей схватывания). Д л я изделий вида
климатического исполнения 04 и изделий исполнения ТС допускается примене­
ние магнезиального цемента.
Допускается использование компаундом на основе эпоксидных смол.
6.11 Этикетки для катушек (аппаратов, мелких трансформаторов) р ек о -.
моидуется изготовлять из непроклеенной бумаги и л и . фотобумаги в виде типо­
графских оттисков или фотоснимков. Такие этикетки следует размещ ать иод
прозрачными пленками Не допускается применять этикетки, изготовлеяиые
методом светокопии на светочувствительной бумаге. Допускается изготовлять
этикетки из элекгроиига с рельефными надписями или из типографской бумаги
.Vi 1 лощеной марок А или В.
Бумажные этикетки рекомендуется покрывать лаком ЦГ-595 с добавлением
3% салмииланялнда.
6.12. Допускается для изготовления рукавов, шлангов, чехлов применять
хромовые кожи.

е . 44 ГОСТ 15963—79
Сшивание изделий из кожи следует производить нитями из нсцеллюлозкоА
синтетической пряж и (капроновыми или лавсановыми).
Не допускается применять несмазанную кожу в контакте со стылый. Кок»
тактирование кожи с медью и латунью допустимо.
6.13. Целлюлозные материалы (картой, бумажные, этикетки, хлопчатобу­
мажные и льняные ткани, шерсть) должны применяться в аигисептирозамиом
виде по ГОСТ 15156-78.
При отсутствии анткс оптированных целлюлозных материалов для их анти-
сеотированнп рекомендуются следующие антисептики:
а) смесь (1 : 1) 30% -иого раствора окон дифенила в ацетоне и 13— 15%-ного
раствора жидкое?» 136—‘41 в уайт-спирите (одновременное антисеПтированкс я
П1 д рофобкэа пня);
б) 2 —15%-ииЛ раствор салионланнлида в целлозольое;
в) 5— 10%-ный раствор пеитахлорфеиила в ксилоле или толуоле;
г) смесь (1:1) воды и 2%-ного раствора Паранитрофсиола » этиловом
спирте.
Аятисепгирование можно производить методами -погружении (предпочти­
тельно) пульверизации или промазывания кистью. Этикетки допускается анти-
в а л . по и, 6.11 настоящего приложения.
1ускастся применение 5%-ного раствора окекдифенила в ацетоне для
пропитки хлопча ю бу м а ж ной пряжи геофизических кабелей.
(Измененная редакция, Изм. К> I).
G.14. Наконечники для выводных и соединительных концов электрических
машин и аппаратов и монтажных проводов изготовляют из медй или се сплавов
с гальваническим покрытием оловом иди свинцово-оловякнстымн припоялн.
При монтаже одновременно с прииакванксм наконечника или после опрес­
совки е ю по ГОСТ 7386—80 весь наконечник покрывают горячим способом оло­
вом иди свинцозо-оловянистымк припоями.
Нслужскные жилы перед соединением с наконечниками должны быть покры­
ты оловом или синнцово-оловяннсгыми припоями в месте соединения горячим
способом
Покрытие серебром Применяют по требованиям и. 1.6
(Измененная редакция, Изм. л» 2).
6.15. Для химических источников тока допускается использование Не ука­
занных в настоящем стандарте материалов, установленных з стандартах на
химические источники тока конкретных серий и типов.
6.16. Допускается при изготовлении щелок электрических машин применять
медный хонопзточиый порошок.
6.17. Д л я герметизации щелей и стыков (с учетом допустимой рабочей тем­
пературы) применяют герметики УТ-32, ВГО-1, 51Г-13а, «Уиигсрм-9».
(Введен дополнительно, Изм. /6 2).
7. Маркировочные материалы применяют а соответствии с разд. 5 «Перечня
основных материалов, применяемых для изготовления электротехнических изде­
лий для районов с тропическим климатом»,
(Измененная редакция. Изм. ЛЬ 2).
Приложение 2 (Исключено, Изм. ЛЬ 2).

ГОСТ 15963—79 С 4S
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической
промышленности СССР *
РАЗРАБОТЧИКИ:
М. Л. Оржаховский (руководитель темы), С. П. Кирьянова»
В. П. Панфилов, Г. ' П. Стрелкова, В. М. Строганова,
Н. А. Ухова
2. УТВЕРЖДЕН И В В Е Д Е Н В ДЕЙСТВИЕ Постановлением
Государе»венного комитета_СССР по стандартам от 26.09.79
№ 3707
3. Стандарт соответствует международным стандартам МЭК
68—2—2 (J974) с дополнением А (1976), 68—2—5 (1975),
6 8 - 2 - 1 0 (1984)^68—2—I (1981)-. 6 8 - 2 —30 (1980) с измене­
нием № 1 (1985).
4. ВЗАМЕН ГОСТ 15963-70
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕН­
ТЫ
О б с о м а ч « » н « Н Т Д , 1 ы « о г о о ы п
л-1»а ССЫ.1К.1
Н о м е р п у н к т а , п р я л о ж е я и ж
ГОСТ 9 005—2 1.2.26
ГОСТ 9 0 4 9 - 8 9 4.7.1
ГОСТ 9.303-8-1 Г4 2. 14 8. приложение 1
ГОСТ 1516 1 - 7 6 122.5, 4.2 9.3
ГОСТ 1516.2-76 4.1.1
ГОСТ 2 7 8 9 -7 3 Приложение 1
ГОСТ 7338—90 Приложение 1
ГОСТ 7 3 8 6 -8 9 Приложение 1
ГОСТ 739 7 .0 -8 9 1.3.12
ГОСТ 8 0 2 4 - 9 0 1.3.9
ГОСТ 8 8 6 5 - 9 3 1.32
ГОСТ 9 9 2 0 -8 9 1 2 6
/О С Т 1 0434-82 1.2.20
Т О С Т 12853-77 Приложение 1
ГОСТ Г4254-80 1 2.9. 4.4 1.2. 4 10 1
ГОСТ 15150-69 Вводная чаегь, 1.2.4. 1.2.5. .1.3 1,
1.3.9, 1.4.9, 4.8.1. приложение 1
ГОСТ I5J3! '6 9 1.1.1, 1.2.1. 1.4.1, 4.2.2, 4.2.3, 4 3 2.
4 3.5, 4.4 12, 4.4 2 2, 4.52, 4 6 3 ,
4.8.2, 4.9.2. 4 10.1. приложение 1
ГОСТ 15158-78 Приложение 1

С . 46 ГОСТ 15963—79
Продолжение
Обздяачехие Н Т Д . и * ■ о т » * #
лапа ссылка
Ном»;, п у н к т а , приложения
ГОСТ 15543—70 Внодная часть. 1.1.1, 1.3.1, 1.3.2,
* 1.3.9. 1.3.13, 4 13. вриложекие 1
ГОСТ 15543-1 —89 Вводная часть. 1 1.1, 13 1, 1.3.2,
1.3.9, 1.3.13
ГОСТ 16962.1—89 4 1 3
ГОСТ Г8620—66 1.2.29 ,
ГОСТ 22756—77 4.1 1
ГОСТ 2 3 2 1 6 -7 8 1.4.3, 1 4 9, приложение 1
6. Проверен в 1989 г. Постановлением Госстандарта СССР
№ 3586 от 06.12.89 снято ограничение срока действия
7. Переиздание (июль 1994 г.) с Изменениями № 1, 2. 3, утверж­
денными в марте 1982 г., декабре 1986 г., декабре 1989 г. (ИУС
6—82, 3 - 8 7 , 2 - 9 0 )
Редактор Т. С. Шеко
Технический редактор О. Н. Никитина
Корректор Н. Л . Шнайдер
С за по • паб 36.09.9». П оди о оеч. 0 1 1 1 9 » . Уел п . л. 2,70. У са. кр .-о тт. 2.79.
Уд.-над. л . 3.«5. Тир, 4й* »хэ. С 1761.
Ордена « З на к Почета» Иалательство стандартов. I070TG. М аскэа. Колоаеэш а* пср.. И .
Т иа. « М о с ко в с ки * пе ча тн ик» . М о сква . Л ялин п е р . 6. З а к . 363.
ÃÎÑÒ 15963-79
