ГОСТ 18117-80 Ткани и штучные изделия чистошерстяные и полушерстяные. Метод определения сминаемости

Группа М89
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТКАНИ И ШТУЧНЫЕ ИЗДЕЛИЯ
ЧИСТОШЕРСТЯНЫЕ И ПОЛУШЕРСТЯНЫЕ
ГОСТ
18117-80
Метод определения смннаемостн
All-wool and half-wool fabrics and piece-goods.
Method o f crease determination
Взамен
ГОСТ 18117-72
МКС 59.080.30
ОКП 83 5000
Постановлением Государсгвенного комитета СССР но стандартам от 29 апреля 1980 г. № 1964 дата введения
установлена
Ограничение срока действия снято постановлением Госстандарта от 23.04.91 Ло 547
01.07.81
Настоящий стандарт распространяется на готовые чистошерстяные и полушерстяные ткани и
штучные изделия и устанавливает метод определения их сминаемости.
Стандарт не распространяется на технические ткани.
Сущность метода заключается в определении коэффициента смннаемостн, который характе­
ризует отношение фактической высоты складки к максимально возможной.
I. МЕТОД ОТБОРА ПРОБ
1.1. Отбор проб - по ГОСТ 20566-75.
Пробы не должны иметь пороков и смятых мест.
(Измененная редакция, Изм. № 1).
2. АППАРАТУРА
2.1. Для проведения испытания применяют:
прибор марки СТ-1 (черт. 1) и прибор марки СТ-2. схема которого изображена на черт. 2.
/ — основан ие; 2 — ры чаг; 3 — о п о р н а я пл ощ адка;
4 — стержень; S — груз; 6 — металлические пластинки:
7 — и а правд и юш и с стойки; 8 — стеклянная пластинка;
9 — установочный винт; 10 — ось; / / — микроскоп;
12— шкала: 13— уровень
Черт. I
Издание официальное Перепечатка поспрошена
Издание с Изменением № /. утвержденным в декабре 1985 г. (Н У С 4—86).
S5
ëüíÿíûå ñêàòåðòè

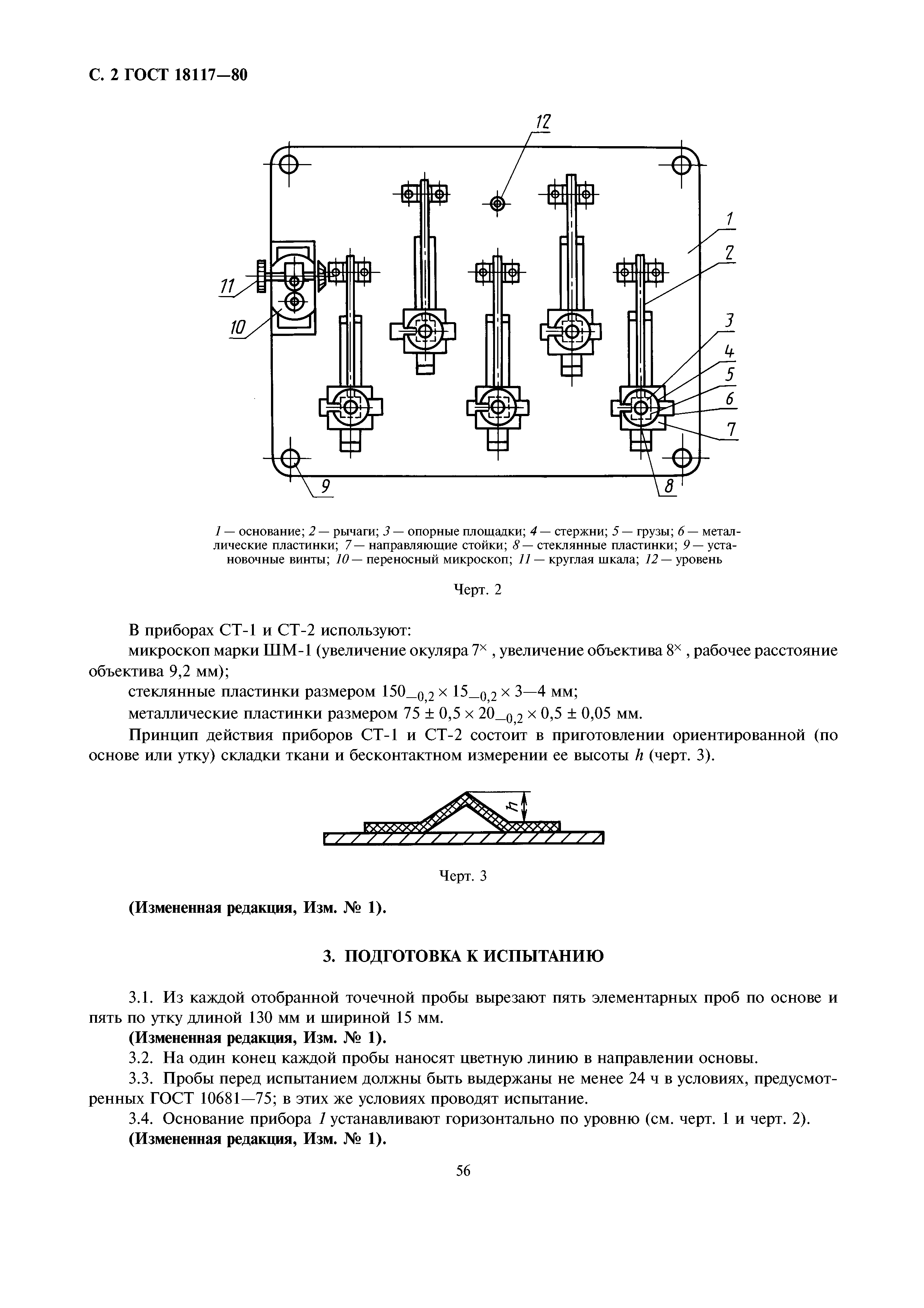

С. 2 ГО С Т 18117-80
12
I — основание: 2 — рычаги: 3 — опорные площадки; 4 — стержни: 5 — грузы: 6 — метал­
лические пластинки; 7 — направляющие стойки: S — стеклянные пластинки; 9 — уста­
новочные винты: 10— переносный микроскоп. / / — крутлая шкала: 12— уровень
Черт. 2
В приборах СТ-1 и СТ-2 используют:
микроскоп марки LL1M-1 (увеличение окуляра 7х , увеличение объектива 8х , рабочее расстояние
объектива 9.2 мм);
стеклянные пластинки размером 150_0 2 х 15_0 2 х 3—4 мм;
металлические пластинки размером 75 ± 0,5 к 20_0 2 х 0,5 ± 0.05 мм.
Принцип действия приборов СТ-1 и СТ-2 состоит в приготовлении ориентированной (по
основе или утку) складки ткани и бесконтактном измерении ее высоты И (черт. 3).
(Измененная редакция. Him. № 1).
3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. Из каждой отобранной точечной пробы вырезают пять элементарных проб по основе и
пять по утку длиной 130 мм и шириной 15 мм.
(Измененная редакция, Изм. № 1).
3.2. На один коней каждой пробы наносят цветную линию в направлении основы.
3.3. Пробы перед испытанием должны быть выдержаны не менее 24 ч в условиях, предусмот­
ренных ГОСТ 10681—75; в этих же условиях проводят испытание.
3.4. Основание прибора I устанавливают горизонтально по уровню (см. черт. 1 и черт. 2).
(Измененная редакция, Изм. JV> 1).
56

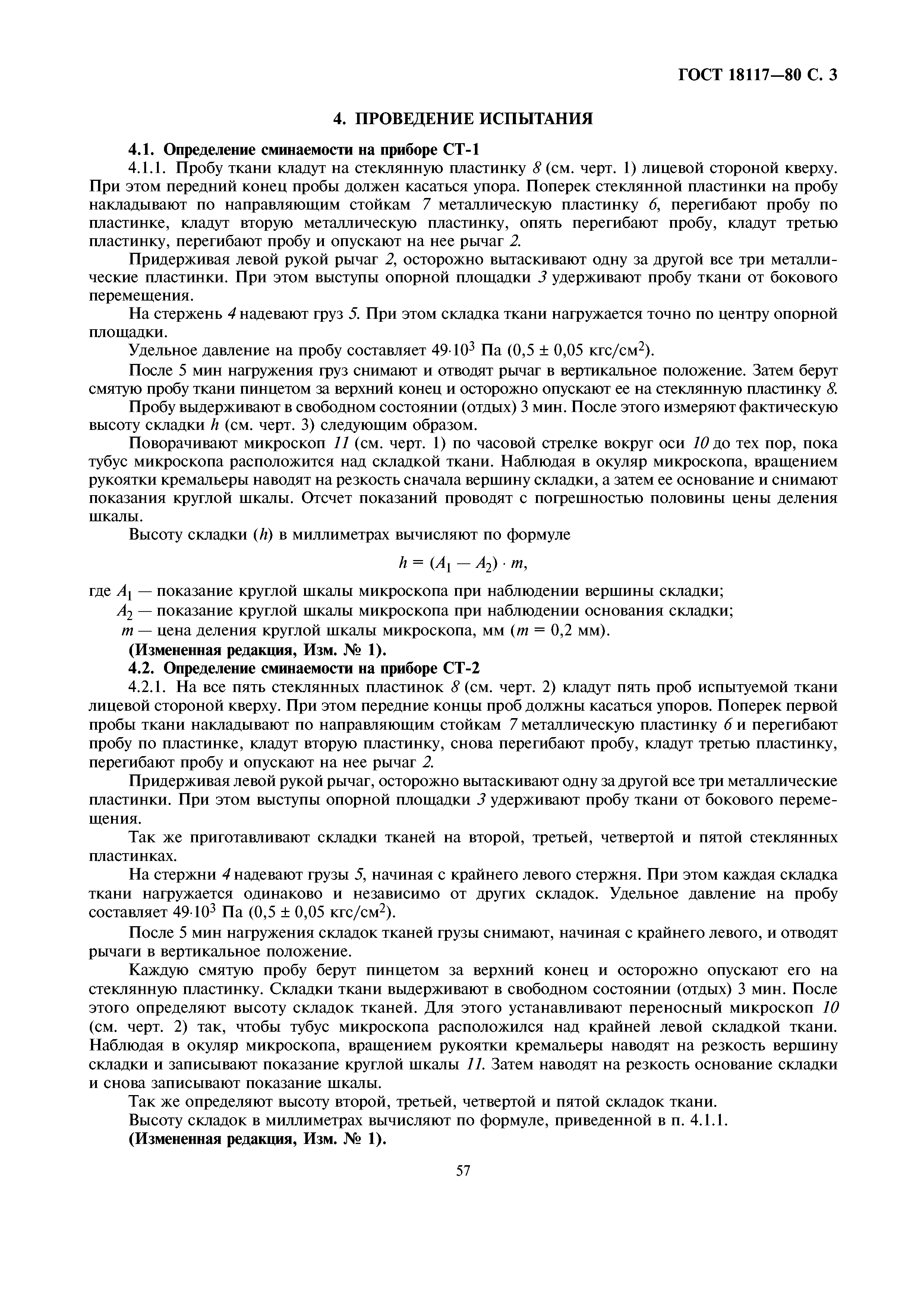

ГО С Т 18117-80 С. 3
4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
4.1. Определение смннаемостн на приборе СТ-1
4.1.1. Пробу ткани кладут на стеклянную пластинку <¥(см. черт. I) лицевой стороной кверху.
При этом передний конец пробы должен касаться упора. Поперек стеклянной пластинки на пробу
накладывают по направляющим стойкам 7 металлическую пластинку 6, перегибают пробу по
пластинке, кладут вторую металлическую пластинку, опять перегибают пробу, кладут третью
пластинку, перегибают пробу и опускают на нее рычаг 2.
Придерживая левой рукой рычаг 2, осторожно вытаскивают одну за другой все три металли­
ческие пластинки. При этом выступы опорной площадки 3 удерживают пробу ткани от бокового
перемещения.
На стержень 4 надевают груз 5. При этом складка ткани нагружается точно по центру опорной
площадки.
Удельное давление на пробу составляет 49 103 Па (0.5 г 0,05 кгс/см2).
После 5 мин нагружения груз снимают и отводят рычаг в вертикальное положение. Затем берут
смятую пробу ткани пинцетом за верхний конец и осторожно опускают ее на стеклянную пластинку 8.
Пробу выдерживают в свободном состоянии (отдых) 3 мин. После этого измеряют фактическую
высоту складки h (см. черт. 3) следующим образом.
Поворачивают микроскоп I I (см. черт. 1) по часовой стрелке вокруг оси /0 до тех пор, пока
тубус микроскопа расположится над складкой ткани. Наблюдая в окуляр микроскопа, вращением
рукоятки кремальеры наводят на резкость сначала вершину складки, а затем ее основание и снимают
показания круглой шкалы. Отсчет показаний проводят с погрешностью половины иены деления
шкалы.
Высолу складки (Л) в миллиметрах вычисляют по формуле
Л = (Л( — Л2) • /я,
где /1, — показание круглой шкалы микроскопа при наблюдении вершины складки;
Л2 — показание круглой шкалы микроскопа при наблюдении основания складки;
т — цена деления круглой шкалы микроскопа, мм ( т = 0.2 мм).
(Измененная редакция, Изм. Лё I).
4.2. Определение смннаемостн на приборе СТ-2
4.2.1. На все пять стеклянных пластинок Л* (см. черт. 2) клалут пять проб испытуемой ткани
лицевой стороной кверху. При этом передние концы проб должны касаться упоров. Поперек первой
пробы ткани накладывают по напрааляющим стойкам 7 металлическую пластинку 6 и перегибают
пробу по пластинке, кладут вторую пластинку, снова перегибают пробу, кладут третью пластинку,
перегибают пробу и опускают на нее рычаг 2.
Придерживая левой рукой рычаг, осторожно вытаскивают одну за дру гой все три металлические
пластинки. При этом выступы опорной площадки 3 удерживают пробу ткани от бокового переме­
щения.
Так же приготавливают складки тканей на второй, третьей, четвертой и пятой стеклянных
пластинках.
На стержни 4 надевают грузы 5. начиная с крайнего левого стержня. При этом каждая склалка
ткани нагружается одинаково и независимо от других складок. Удельное давление на пробу
составляет 49 IО3 Па (0.5 г 0.05 кгс/см2).
После 5 мин нагружения складок тканей грузы снимают, начиная с крайнего левого, и отводят
рычаги в вертикальное положение.
Каждую смятую пробу берут пинцетом за верхний коней и осторожно опускают его на
стеклянную пластинку. Складки ткани выдерживают в свободном состоянии (отдых) 3 мин. После
этого определяют высоту складок тканей. Для этого устанавливают переносный микроскоп 10
(см. черт. 2) так, чтобы тубус микроскопа расположился нал крайней левой складкой ткани.
Наблюдая в окуляр микроскопа, вращением рукоятки кремальеры наводят на резкость вершину
складки и записывают показание круглой шкалы //. Затем наводят на резкость основание складки
и снова записывают показание шкалы.
Гак же определяют высоту второй, третьей, четвертой и пятой складок ткани.
Высоту складок в миллиметрах вычисляют по формуле, приведенной в п. 4.1.1.
(Измененная редакция, Изм. № 1).
57

С. 4 ГО С Т 18117-80
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Коэффициент смииаемости (A"L.) отдельно по основе и утку вычисляют по формуле
где А — фактическая высота складки ткани, мм;
20 — максимально возможная высота складки ткани, равная ширине металлической пластин­
ки, мм.
Вычисления производят до третьего десятичного знака с последующим округлением до второго
десятичного знака.
5.2. За результат испытания по каждой точечной пробе ткани или штучного изделия прини­
мают среднее арифметическое результатов испытаний пяти элементарных проб отдельно по основе
и утку.
5.3. За результат испытания объединенной пробы принимают среднее арифметическое резуль­
татов испытаний всех отобранных от партии точечных проб тканей или штучных изделий отдельно
по основе и утку.
Оценку производят по наихудшему показателю.
(Измененная редакция, Изч. № 1).
5.4. Подсчет результатов испытаний проводят до третьего десятичного знака с последующим
округлением до второго десятичного знака.
