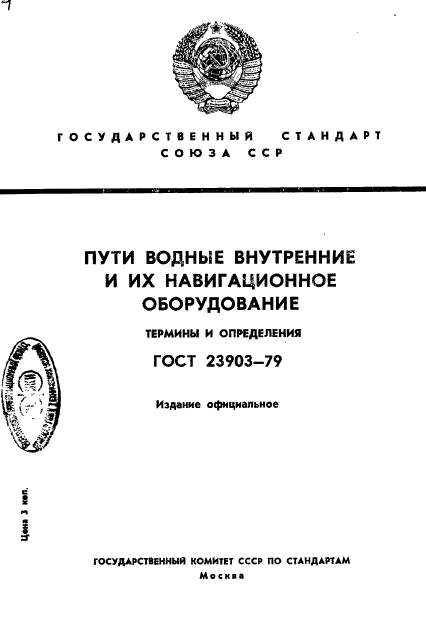

ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
П У Т И В О Д Н Ы Е В Н У Т Р Е Н Н И Е
И И Х Н А В И Г А Ц И О Н Н О Е
О Б О Р У Д О В А Н И Е
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
ГОСТ 23903-79
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
êàðäèãàíû äëÿ æåíùèí

Р А З Р А Б О Т А Н М и н и с т е р с т в о м р е ч н о г о ф л о т а Р С Ф С Р
И С П О Л Н И Т Е Л И
В. А. К узне ц о в (руководитель темы), М. П. Головуш кин, Е. М. П орочкин,
А, В. Уваров
В Н Е С Е Н М и н и с т е р с т в о м р е ч н о г о ф л о т а Р С Ф С Р
Зам. министра А . П. Введенский
У Т В Е Р Ж Д Е Н И В В Е Д Е Н В Д Е Й С Т В И Е П о с т а н о в л е н и е м Г о с у д а р с т ­
в е н н о г о к о м и т е т а С С С Р п о с т а н д а р т а м о т 21 н о я б р я 1 9 7 9 г.
№ 4 4 4 4

У Д К 001.4.626/627:006.354 Г р у п п а Д 0 0
ГО С У Д А Р С ТВ Е Н Н Ы Й СТАНДАРТ СОЮ ЗА ССР
ПУТИ ВОДНЫЕ ВНУТРЕННИЕ И ИХ
НАВ И ГА Ц И О Н Н О Е ОБОРУДО ВАНИЕ
Терм ины и опр ед е л е ния
Inland waterways and their navigational aids.
Terms and definitions
ГОСТ
2 3 9 0 3 -7 9
П оста но вл е н ие м Государственного ком итета СССР по стандартам от 21 ноябр я
.1979 г. № 4444 с р о к введения установлен
с 01.01 1981 г.
Настоящий стандарт устанавливает применяемые в науке, тех­
нике и производстве термины и определения основных понятий в
области внутренних водных путей и их навигационного оборудо­
вания.
Термины, установленные настоящим стандартом, обязательны
для применения в документации всех видов, научно-технической,
учебной и справочной литературе.
Для каждого понятия установлен один стандартизованный тер­
мин. Применение терминов — синонимов стандартизованного тер­
мина запрещается.
Установленные определения можно, при необходимости, изме­
нять по форме изложения, не допуская нарушения границ понятий.
Д ля отдельных стандартизованных терминов в стандарте при­
ведены в качестве справочных их краткие формы, которые разре­
шается применять в случаях, исключающих возможность их раз­
личного толкования.
В случаях, когда существенные признаки понятия содержатся в
буквальном значении термина, определение не приведено, и, соот­
ветственно, в графе «Определение» поставлен прочерк.
В стандарте приведен алфавитный указатель содержащихся в
нем терминов.
Стандарт имеет обязательное приложение, содержащее терми­
ны и определения путевых и воднотранспортных характеристик.
Стандартизованные термины набраны полужирным шрифтом,
их краткая форма — светлым.
И зд а ние оф ициальное
★
П ерепечатка воспрещ ена
© Издательство стандартов, 1980

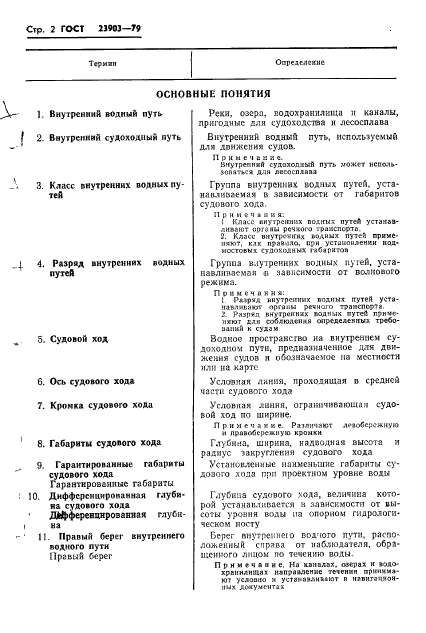

Стр. 2 ГОСТ 23903— 79
Термин Определение
ОСНОВНЫЕ понятия
1. Внутренний водный путь
2. Внутренний судоходный путь
3. Класс внутренних водных пу­
тей
4. Разряд внутренних водных
путей
5. Судовой ход
6. Ось судового хода
7. Кромка судового хода
8. Габариты судового хода
9. Гарантированные габариты
судового хода
Гарантированные габариты
10. Дифференцированная глуби­
на судового хода
дифференцированная глуби­
на
11. Правый берег внутреннего
водного пути
Правый берег
Реки, озера, водохранилища и каналы,
пригодные для судоходства и лесосплава
Внутренний водный путь, используемый
для движения судов.
Примечание.
Внутренний судоходный путь может исполь­
зоваться для лесосплава
Группа внутренних водных путей, уста­
навливаемая в зависимости от габаритов
судового хода.
Примечания:
1. Класс внутренних водных путей устанав­
ливают органы речного транспорта.
2. Класс внутренних водных путей приме­
няют, как правило, при установлении под­
мостовых судоходных габаритов
Группа внутренних водных путей, уста­
навливаемая в зависимости от волнового
режима.
Примечания:
1. Разряд внутренних водных путей уста­
навливают органы речного транспорта.
2. Разряд внутренних водных путей приме­
няют для соблюдения определенных требо­
ваний к судам
Водное пространство на внутреннем су­
доходном пути, предназначенное для дви­
жения судов и обозначаемое на местности
или на карте
Условная линия, проходящая в средней
части судового хода
Условная линия, ограничивающая судо­
вой ход по ширине.
Примечание. Различают левобережную
и правобережную кромки
Глубина, ширина, надводная высота и
радиус закругления судового хода
Установленные наименьшие габариты су­
дового хода при проектном уровне воды
Глубина судового хода, величина кото­
рой устанавливается в зависимости от вы­
соты уровня воды па опорном гидрологи­
ческом посту
Берег внутреннего водного пути, распо­
ложенный справа от наблюдателя, обра­
щенного лицом по течению воды.
Примечание. На каналах, озерах и водо­
хранилищах направление течения принима­
ют условно и устанавливают в навигацион­
ных документах

ГОСТ 23903— 79 Стр. 3
Термин Определение
12. Левый берег внутреннего
водного пути
Левый берег
Берег внутреннего водного пути, распо­
ложенный слева от наблюдателя, обращен­
ного лицом по течению воды
НАВИГАЦИОННОЕ ОБОРУДОВАНИЕ
13. Навигационное оборудова­
ние внутреннего водного пу­
ти
Навигационное оборудование
14. Навигационный знак внут­
реннего водного пути
Навигационный знак
15. Информационный навигаци­
онный знак
Информационный знак
Примечание. К навигационному обору­
дованию внутреннего водного пути относят,
например навигационные знаки и навига­
ционные огни
Знак, устанавливаемый на внутреннем
водном пути для обозначения положения
судового хода
Навигационный знак для передачи све­
дений о состоянии и особенностях участка
внутреннего водного пути
16. Плавучий навигационный
знак
Плавучий знак
17. Кромочный навигационный
знак
Кромочный знак
18. Поворотный навигационный
знак
Поворотный знак
19. Навигационный знак опас­
ности
Знак опасности
20. Свальный навигационный
знак
Свальный знак
21. Разделительный навига­
ционный знак
Разделительный знак
22. Осевой навигационный знак
Осевой знак
23. Поворотно-осевой навигаци­
онный знак
Поворотно-осевой знак
Примечание. К плавучим навигацион­
ным знакам относят, например бакен, веху
Плавучий навигационный знак обозначе­
ния кромки судового хода
Плавучий навигационный знак обозначе­
ния крутого поворота на участках с огра­
ниченным обзором, а также поворота су­
дового хода на водохранилищах и озерах
Плавучий навигационный знак обозначе­
ния особо опасных мест у кромки судового
хода.
Примечание. Навигационный знак опас­
ности является, как правило, знаком, дуб­
лирующим кромочный знак, и устанавли­
вается в непосредственной близости от него
Плавучий навигационный знак обозначе­
ния свального течения
Плавучий навигационный знак обозначе­
ния места разделения судового хода
Плавучий навигационный знак обозначе­
ния оси судового хода
Плавучий навигационный знак обозначе­
ния места поворота оси судового хода

Стр. 4 ГОСТ 23903— 79
Термин Определение
24. Береговой навигационный
знак
Береговой знак
25. Осевой линейный навигаци­
онный створ
Осевой линейный створ
.26. Щелевой навигационный
створ
Щелевой створ
27. Кромочный навигацион­
ный створ
Кромочный створ
28. Перевальный навигацион­
ный знак
Перевальный знак
29. Ходовой навигационный
знак
Ходовой знак
30. Весенний навигационный
знак
Весенний знак
31. Ориентирный знак
Ориентир
32. Навигационный огонь внут­
реннего водного пути
Навигационный огонь
33. Латеральная система
34. Кардинальная система
Примечание. К береговым навигацион­
ным знакам условно относят также знаки,
устанавливаемые на судоходных пролетах
мостовых переходов и транспортных гидро­
технических сооружениях.
Система из двух или трех береговых на­
вигационных знаков или навигационных
огней для обозначения оси судового хода
Система из трех береговых навигацион­
ных знаков или навигационных огней для
обозначения направления и кромок судово­
го хода
Система из двух береговых навигацион­
ных знаков или навигационных огней для
обозначения кромки судового хода
Береговой навигационный знак для обо­
значения направления судового хода
Береговой навигационный знак для обоз­
начения судового хода, проходящего вдоль
берега
Береговой навигационный знак для обоз­
начения затопленных берегов
Береговой навигационный знак для обоз­
начения характерных мест берега
Сигнальный огонь на навигационном зна­
ке внутреннего (водного пути
Система расстановки плавучих навига­
ционных знаков, при которой обозначают
стороны или ось судового хода
Система расстановки плавучих навигаци­
онных знаков, при которой ограждают на­
вигационные опасности, относительно сто­
рон света по компасу

Г О С Т 2 3 9 0 3 — 7 9 С т р . 5
А Л Ф А В И Т Н Ы Й У К А З А Т Е Л Ь Т Е Р М И Н О В
Берег внутреннего водного пути левый 12
Берег внутреннего водного пути правый 11
Берег левый 12
Берег правый 11
Габариты гарантированные 9
Габариты судового хода 8
Габариты судового хода гарантированные 9
Глубина дифференцированная 10
Глубина судового хода дифференцированная 10
Знак береговой 24
Знак весенний 30
Знак внутреннего водного пути навигационный 14
Знак информационный 15
Знак кромочный 17
Знак навигационный 14
Знак навигационный береговой 24
Знак навигационный весенний 30
Знак навигационный информационный 15
Знак навигационный кромочный 17
Знак навигационный ссевой 22
Знак навигационный перевальный 28
Знак навигационный плавучий 16
Знак навигационный поворотно-осевой 23
Знак навигационный поворотный 18,
Знак навигационный разделительный 29
Знак навигационный свальный 20
Знак навигационный ходовой 29
Знак опасности 19
Знак опасности навигационный 19
Знак ориентирный 31
Знак осевой 22
Знак перевальный 28
Знак плавучий 16
Знак поворотно-осевой 23
Знак поворотный 18
Знак разделительный 21
Знак свальный 20
Знак ходовой 29
Класс внутренних водных путей 3
Кромка судового хода 7
Оборудование внутреннего водного пути навигационное 13
Оборудование навигационное 13
Огонь внутреннего водного пути навигационный 32
Огонь навигационный 32
Ориентир 31
Ось судового хода 6
Путь водный внутренний 1
Путь судоходный внутренний 2
Разряд внутренних водных путей 4
Система кардинальная 34
Система литеральная 33
Створ кромочный 27
Створ линейный осевой 25
Створ навигационный кромочный 27

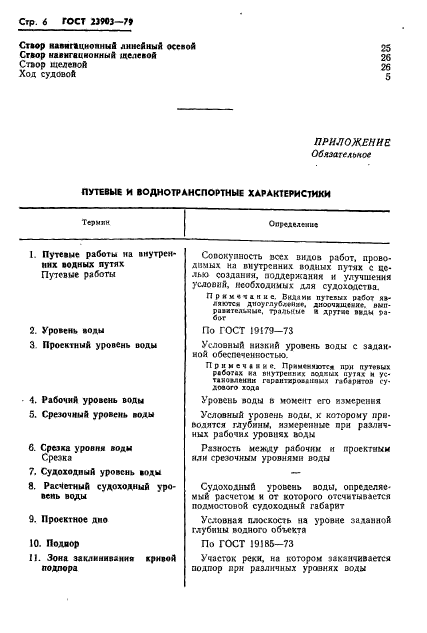

С т р . 6 Г О С Т 2 3 9 03— 79
Створ навигационный линейный осевой 25
Створ навигационный щелевой 26
Створ щелевой 26
Ход судовой 5
ПРИЛОЖЕНИЕ
Обязательное
П У Т Е В Ы Е И В О Д Н О Т Р А Н С П О Р Т Н Ы Е Х А Р А К Т Е Р И С Т И К И
Термин Определение
1. Путевые работы на внутрен­
них водных путях
Путевые работы
2. Уровень воды
3. Проектный уровень воды
4. Рабочий уровень воды
5. Срезочный уровень воды
6. Срезка уровня воды
Срезка
7. Судоходный уровень воды
8. Расчетный судоходный уро­
вень воды
9. Проектное дно
10. Подпор
Совокупность всех видов работ, прово­
димых на внутренних водных путях с це­
лью создания, поддержания и улучшения
условий, необходимых для судоходства.
Примечание. Видами путевых работ яв­
ляются дноуглубление, дноочищение, вып-
равительные, тральные и другие виды ра­
бот
По ГОСТ 19179—73
Условный низкий уровень воды с задан­
ной обеспеченностью.
Примечание. Применяются при путевых
работах на внутренних водных путях и ус­
тановлении гарантированных габаритов су­
дового хода
Уровень воды в момент его измерения
Условный уровень воды, к которому при­
водятся глубины, измеренные при различ­
ных рабочих уровнях воды
Разность между рабочим и проектным
или срезочным уровнями воды
Судоходный уровень воды, определяе­
мый расчетом и от которого отсчитывается
подмостовой судоходный габарит
Условная плоскость на уровне заданной
глубины водного объекта
По ГОСТ 19385—73
И. Зона заклинивания кривой
подпора
Участок реки, на котором заканчивается
подпор при различных уровнях воды

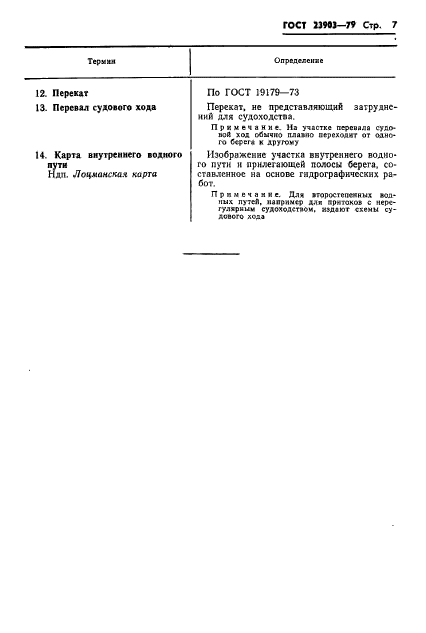

ГОСТ 23903—7» Стр. 7
Термин Определение
12. Перекат По ГОСТ 19179—73
13. Перевал судового хода Перекат, не представляющий затрудне­
ний для судоходства.
Примечание. На участке перевала судо­
вой ход обычно плавно переходит от одно­
го берега к другому
14. Карта внутреннего водного
пути
Ндп. Лоцманская карта
Изображение участка внутреннего водно­
го пути и прилегающей полосы берега, со­
ставленное на основе гидрографических ра­
бот.
Примечание. Для второстепенных вод­
ных путей, например для притоков с нере­
гулярным судоходством, издают схемы су­
дового хода

Изменение Jft 1 ГОСТ 23903—79 Пути водные и их навигационное оборудова­
ние. Термины и определения
Утверждено и введено в действие Постановлением Государственного комитета
СССР по стандартам от 22.12.88 № 4419
Дата введения 01.07.89
Раздел «Навигационное оборудование». Термин 18. Графа «Определенна».
Заменить слова: «на участках с ограниченным обзором» на «на участках с огра*
«иченным обзором или скальным дном».
(П родолж ени е см. с. 142)

(Продолжение изменения к ГОСТ 23903—79)
Алфавитный указатель терминов. Заменить слова: «Система литеральная»
на «Система латеральная».
Приложение. Термин 11. Заменить слово: «заклинивания» на «выклинивания».
(ИУС № 4 1989 г.)

Редактор Е, 3. Усоскина
Технический редактор В. Н. Малькова
Корректор А. Г. Старостин
Сдано в набор 12.12.79 Подп. в печ. 21.01.80 0,75 п, л. 0,59 уч.-изд. л. Тир. 8000 ЦенаЗ коп.
Ордена «Знак Почета* Издательство стандартов, 123557, Москва, Новопресненский пер., 3
Калужская типография стандартов, ул. Московская, 256. Зак. 3235
ÃÎÑÒ 23903-79
