ГОСТ 27812-88 Древесина клееная массивная. Метод испытания клеевых соединений на расслаивание

Ц ена 3 коп. Б З 8—88/585
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
ДРЕВЕСИНА КЛЕЕНАЯ МАССИВНАЯ
МЕТОД ИСПЫТАНИЯ КЛЕЕВЫХ СОЕДИНЕНИЙ НА
РАССЛАИВАНИЕ
ГОСТ 27812-88
Издание официальное
Г О С У Д А Р С Т В Е Н Н Ы Й К О М И ТЕТ С С С Р ПО СТ А Н Д А Р Т А М
Москва
øàðôû æåíñêèå

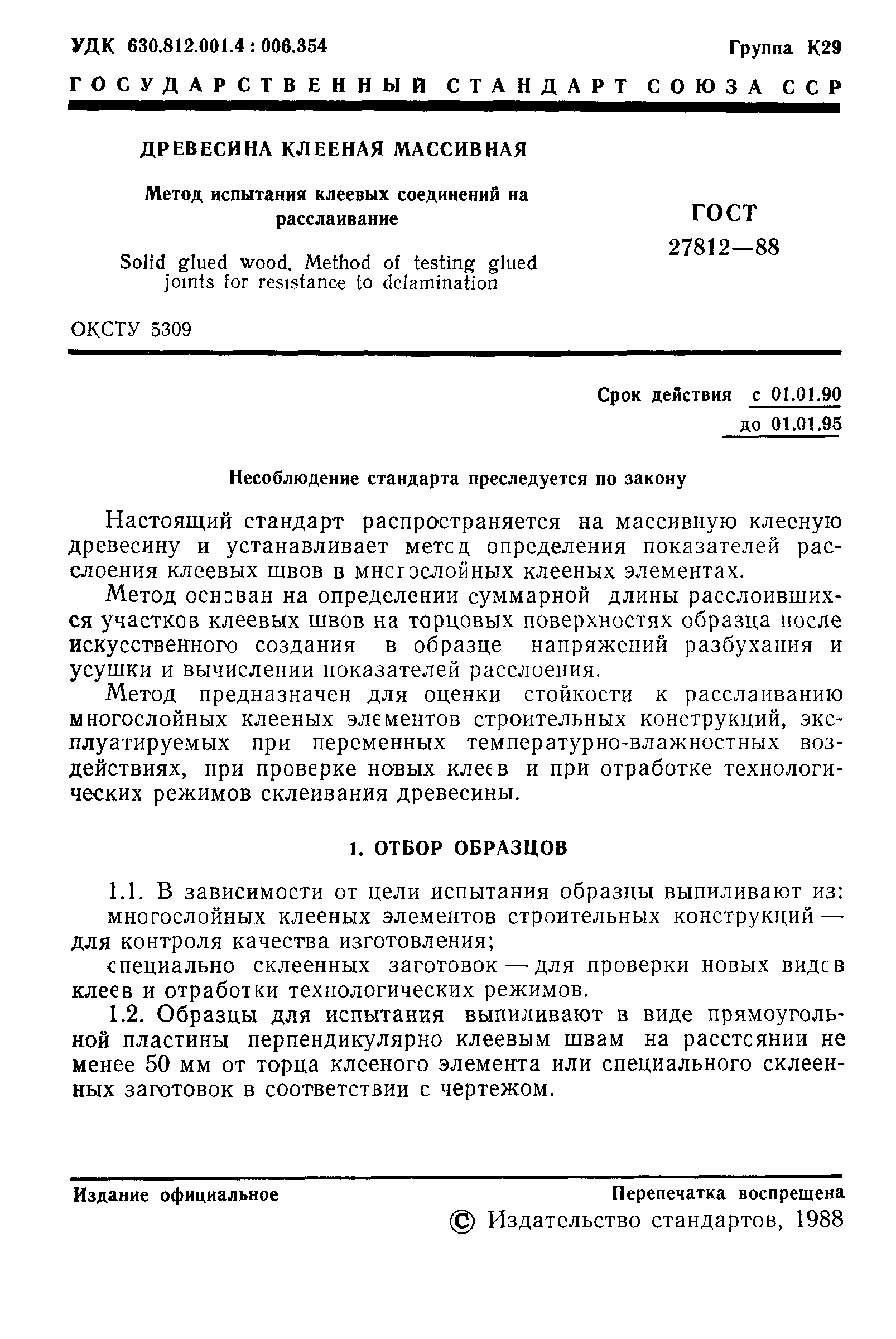

УДК 630.812.001.4:006.354 Группа К29
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДРЕВЕСИНА КЛЕЕНАЯ МАССИВНАЯ
Метод испытания клеевых соединений на
расслаивание
Solid glued wood. Method of testing glued
joints for resistance to delamination
ОКСТУ 5309
ГОСТ
27812—88
Срок действия с 01,01.90
до 01.01.95
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на массивную клееную
древесину и устанавливает метед определения показателей рас­
слоения клеевых швов в многослойных клееных элементах.
Метод оснсван на определении суммарной длины расслоивших­
ся участков клеевых швов на торцовых поверхностях образца после
искусственного создания в образце напряжений разбухания и
усушки и вычислении показателей расслоения.
Метод предназначен для оценки стойкости к расслаиванию
многослойных клееных элементов строительных конструкций, экс­
плуатируемых при переменных температурно-влажностных воз­
действиях, при проверке новых клеев и при отработке технологи­
ческих режимов склеивания древесины.
1. ОТБОР ОБРАЗЦОВ
1.1. В зависимости от цели испытания образцы выпиливают из:
многослойных клееных элементов строительных конструкций —
для контроля качества изготовления;
специально склеенных заготовок — для проверки новых видев
клеев и отработки технологических режимов.
1.2. Образцы для испытания выпиливают в виде прямоуголь­
ной пластины перпендикулярно клеевым швам на расстсянии не
менее 50 мм от торца клееного элемента или специального склеен­
ных заготовок в соответствии с чертежом.
Издание официальное Перепечатка воспрещена
(С) Издательство стандартов, 1988

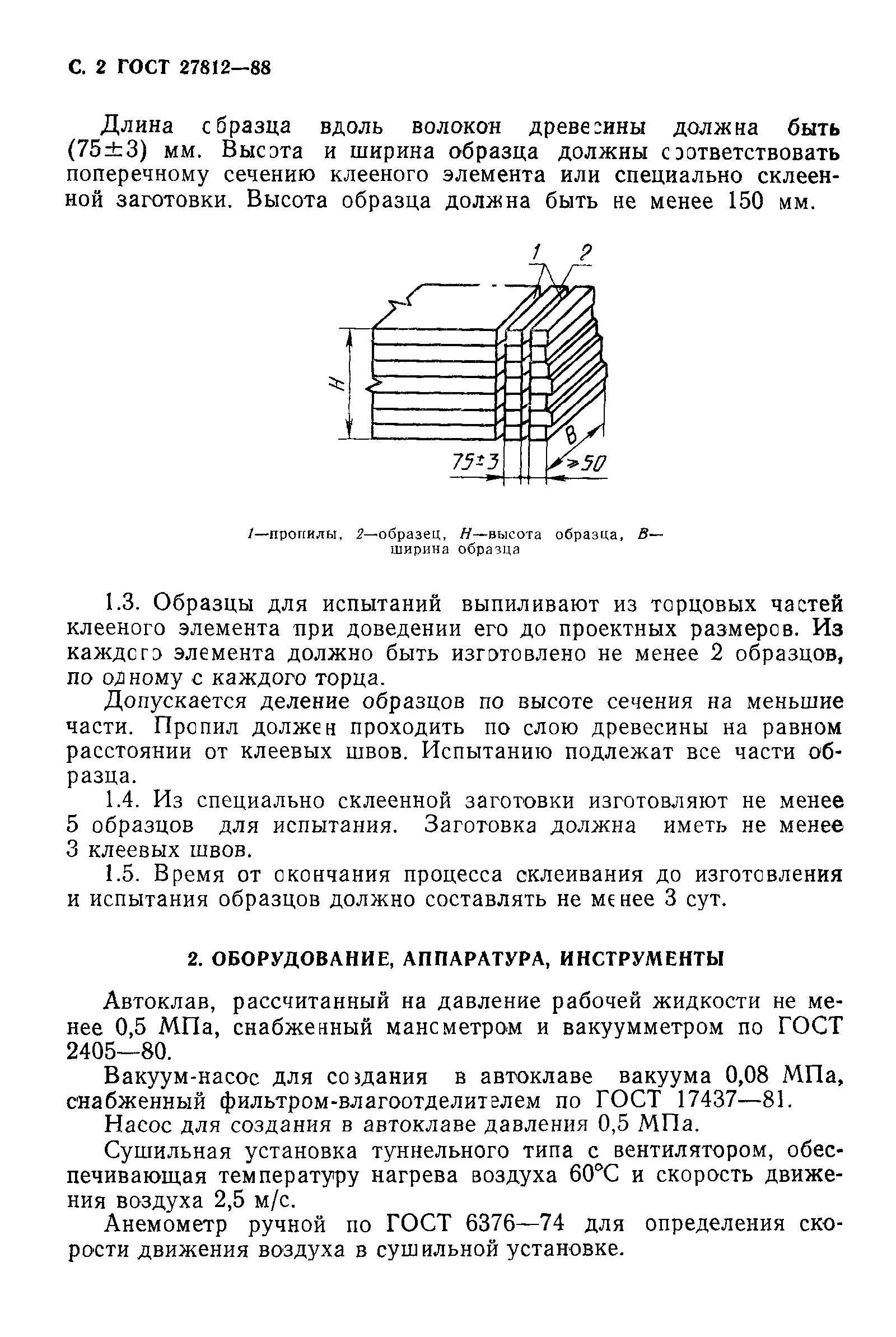

С. 2 ГОСТ 27812—88
Длина сбразца вдоль волокон древесины должна быть
(75±3) мм. Высота и ширина образца должны соответствовать
поперечному сечению клееного элемента или специально склеен­
ной заготовки. Высота образца должна быть не менее 150 мм.
1 ?
/ —пропилы, 2—образец, Я—высота образца, Я—
ширина образца
1.3. Образцы для испытаний выпиливают из торцовых частей
клееного элемента при доведении его до проектных размеров. Из
каждого элемента должно быть изготовлено не менее 2 образцов,
по олному с каждого торца.
Допускается деление образцов по высоте сечения на меньшие
части. Пропил должен проходить по слою древесины на равном
расстоянии от клеевых швов. Испытанию подлежат все части об­
разца.
1.4. Из специально склеенной заготовки изготовляют не менее
5 образцов для испытания. Заготовка должна иметь не менее
3 клеевых швов.
1.5. Время от окончания процесса склеивания до изготовления
и испытания образцов должно составлять не менее 3 сут.
2. ОБОРУДОВАНИЕ, АППАРАТУРА, ИНСТРУМЕНТЫ
Автоклав, рассчитанный на давление рабочей жидкости не ме­
нее 0,5 МПа, снабженный мансметром и вакуумметром по ГОСТ
2405—80.
Вакуум-насос для создания в автоклаве вакуума 0,08 МПа,
снабженный фильтром-влагоотделителем по ГОСТ 17437—81.
Насос для создания в автоклаве давления 0,5 МПа.
Сушильная установка туннельного типа с вентилятором, обес­
печивающая температуру нагрева воздуха 60°С и скорость движе­
ния воздуха 2,5 м/с.
Анемометр ручной по ГОСТ 6376—74 для определения ско­
рости движения воздуха в сушильной установке.

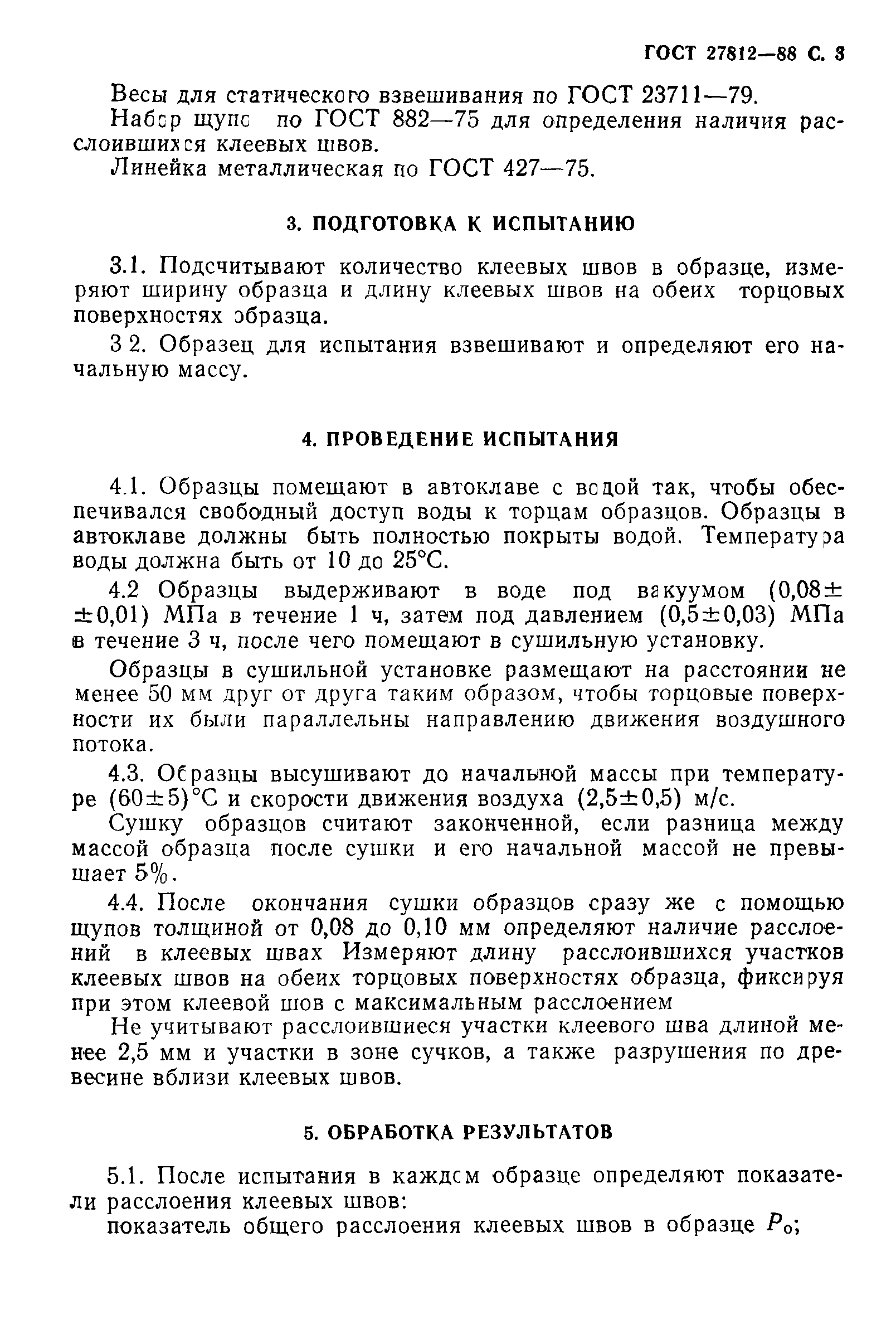

ГОСТ 27812—88 С. 3
Весы для статического взвешивания по ГОСТ 23711—79*
Набср щупе по ГОСТ 882—75 для определения наличия рас­
слоившиеся клеевых швов.
Линейка металлическая по ГОСТ 427—75.
3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. Подсчитывают количество клеевых швов в образце, изме­
ряют ширину образца и длину клеевых швов на обеих торцовых
поверхностях эбразца.
3 2. Образец для испытания взвешивают и определяют его на­
чальную массу.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
4Л. Образцы помещают в автоклаве с водой так, чтобы обес­
печивался свободный доступ воды к торцам образцов. Образцы в
автоклаве должны быть полностью покрыты водой. Температура
воды должна быть от 10 до 25°С.
4.2 Образцы выдерживают в воде под вакуумом (0,08±
±0,01) МПа в течение 1 ч, затем под давлением (0,5±0,03) МПа
в течение 3 ч, после чего помещают в сушильную установку.
Образцы в сушильной установке размещают на расстоянии не
менее 50 мм друг от друга таким образом, чтобы торцовые поверх­
ности их были параллельны направлению движения воздушного
потока.
4.3. Образцы высушивают до начальной массы при температу­
ре (60±5)°С и скорости движения воздуха (2,5±0,5) м/с.
Сушку образцов считают законченной, если разница между
массой образца после сушки и его начальной массой не превы­
шает 5%.
4.4. После окончания сушки образцов сразу же с помощью
щупов толщиной от 0,08 до 0,10 мм определяют наличие расслое­
ний в клеевых швах Измеряют длину расслоившихся участков
клеевых швов на обеих торцовых поверхностях образца, фиксируя
при этом клеевой шов с максимальным расслоением
Не учитывают расслоившиеся участки клеевого шва длиной ме­
нее 2,5 мм и участки в зоне сучков, а также разрушения по дре­
весине вблизи клеевых швов.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. После испытания в каждем образце определяют показате­
ли расслоения клеевых швов:
показатель общего расслоения клеевых швов в образце Р0;

С. 4 ГОСТ 2 7 8 1 2 -8 8
показатель
шва Р
максимального расслоения
= 1 0 0
2 В-
отдельного клеевого
где /0 — суммарная длина расслоившихся участков клеевых
швов на обеих торцовых поверхностях образца, мм;
В — ширина образца, мм;
п — количество клеевых швов в образце;
Р = - ! — - 100,
2 В
где / — суммарная длина расслоившихся участков клеевого
шва на обеих торцовых поверхностях образца, мм;
В — ширина образца, мм.
Результаты округляют с точностью до целого числа.
5.2. За результат испытания принимают наибольший показа­
тель общего расслоения клеевых швов из числа всех испытанных
образцов и показатель максимального расслоения отдельного
клеевого шва.
5.3. При контроле качества изготовления многослойных клееных
элементов строительных конструкций величина показателей рас­
слоения должна устанавливаться нормативно-технической доку­
ментацией.
5.4. Результаты измерений и испытаний заносят в протокол
(см. приложение).

ГОСТ 27812—88 С. 5
ПРИЛОЖЕНИЕ
Рекомендуемое
ПРОТОКОЛ
испытания образцов с клеевыми соединениями иа расслаивание
1. Марка, номер, размеры элемента конструкции или заготовки, из которой вы­
пилены образцы
2. Размеры образца, мм _______________________
Зш Дата склеивания
_______________________
4, Порода древесины _______________________
5. Влажность древесины, %_______________________
6. Толщина слоев, мм
______________________
7, Марка клея _______________________
8.. Режим склеивания: температура, °С
______________________
относительная влажность воздуха, % _________________
нанесение клея (одно- или двустороннее) .
время открытой выдержки, мин
_______________________
время закрытой выдержки, мин _________________ ___.
сборочное время, мин
_______________________________
давление прессования, МПа __________________________
время выдержки под давлением, ч ____________________
время выдержки образцов до испытания, сут
___________
Подпись ___________
Расшифровка подписи
Дата испытания
___

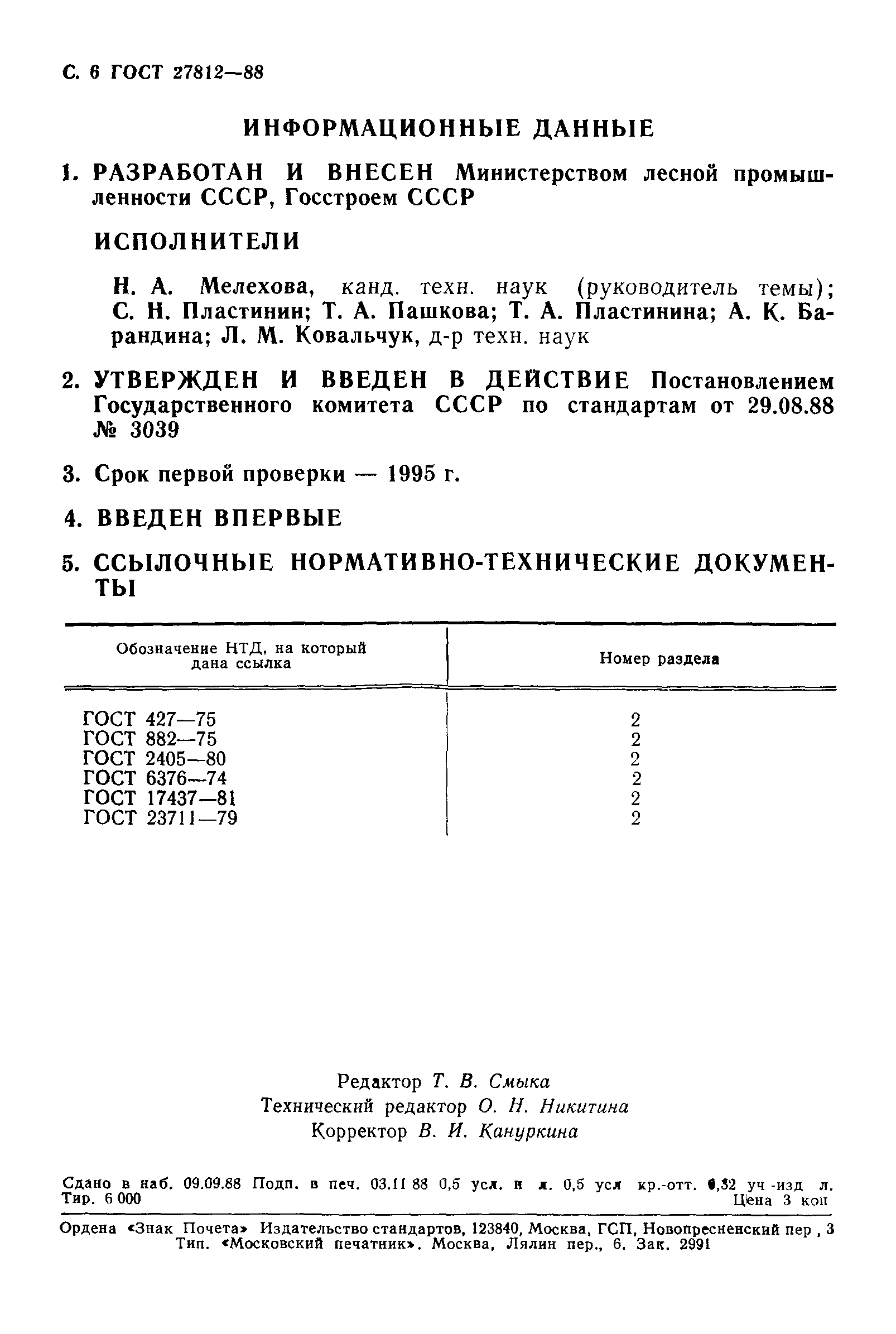

С. 6 ГОСТ 27812—88
ИНФОРМАЦИОННЫЕ ДАН НЫ Е
1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной промыш­
ленности СССР, Госстроем СССР
ИСПОЛНИТЕЛИ
Н. А. Мелехова, канд. техн. наук (руководитель темы);
С. Н. Пластинин; Т. А. Пашкова; Т. А. Пластинина; А. К. Ба-
рандина; Л. М. Ковальчук, д-р техн. наук
2. УТВЕРЖ ДЕН И ВВЕДЕН В Д ЕЙСТВИЕ Постановлением
Государственного комитета СССР по стандартам от 29.08.88
№ 3039
3. Срок первой проверки — 1995 г.
4. ВВЕДЕН ВП ЕРВЫ Е
б. ССЫ Л О ЧН Ы Е НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕН­
ТЫ
Обозначение НТД, на который
дана ссылка Номер раздела
ГОСТ 427—75 2
ГОСТ 882—75 2
ГОСТ 2405—80 2
ГОСТ 6376—74 2
ГОСТ 17437—81 2
ГОСТ 23711—79 2
Редактор Г. В. Смыка
Технический редактор О. Н. Никитина
Корректор В. И. Кануркина
Сдано в наб. 09.09.88 Подп. в печ. 03.11 88 0,5 уел. в л. 0,5 уел кр.-отт. *,32 уч -изд л.
Тир. 6 000 Цена 3 коп
Ордена ‘ Знак Почета» Издательство стандартов, 123840, Москва, ГСП, Новопресненский пер , 3
Тип. «Московский печатник». Москва, Лялин пер., 6. Зак. 2991
