ГОСТ 28093-89 Материалы текстильные. Ткань смежная хлопковая. Технические требования и методы испытания

к*п. БЗ 5—89/313
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ.
ТКАНЬ СМЕЖНАЯ ХЛОПКОВАЯ
Т Е Х Н И Ч Е С К И Е Т Р Е Б О В А Н И Я И М ЕТО Д Ы И СП Ы ТАН И Я
ГОСТ 2 8 0 9 3 -8 9
(СТ СЭВ 6 0 6 6 -8 7 )
(ИСО 105/F 0 2 - 8 5 )
Издание официальное
со
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ñåðòèôèêàò íà àâòîìîáèëü

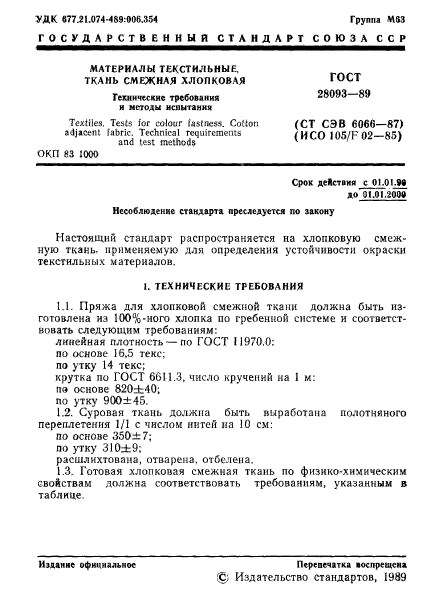

УДК 677.21.074-489:006.354 Группа М63
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Л
МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ.
ТКАНЬ СМЕЖНАЯ ХЛОПКОВАЯ
Технические требования
и методы испытания
Textiles Tests for c o l o u r fastn ess Cotton
ad jacen t fabric T echn ical requirem ents
and te st m ethods
О К П 83 1000
ГОСТ
28093—89
(CT С Э В 6066—87)
(ИСО 105/F 02—85)
Срок действия с 01.01.9$
до 01,01.2000
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на хлопковую смеж­
ную ткань, применяемую для определения устойчивости окраски
текстильных материалов
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1 1 Пряжа для хлопковой смежной ткани должна быть из­
готовлена из 100%-ного хлопка по гребенной системе и соответст­
вовать следующим требованиям*
линейная плотность — по ГОСТ 11970 0.
по основе 16,5 текс,
по утку 14 текс;
крутка по ГОСТ 6611 3, число кручений на 1 м:
по основе 820±40,
по утку 900±45
1.2. Суровая ткань должна быть выработана полотняного
переплетения 1/1 с числом нитей на 10 см
по основе 350±7,
по утку 310±9,
расшлихтована, отварена, отбелена
1 3 Готовая хлопковая смежная ткань по физико-химическим
свойствам должна соответствовать требованиям, указанным в
таблице
Издание официальное Перепечатка воспрещена
(6) Издательство стандартов, 1989

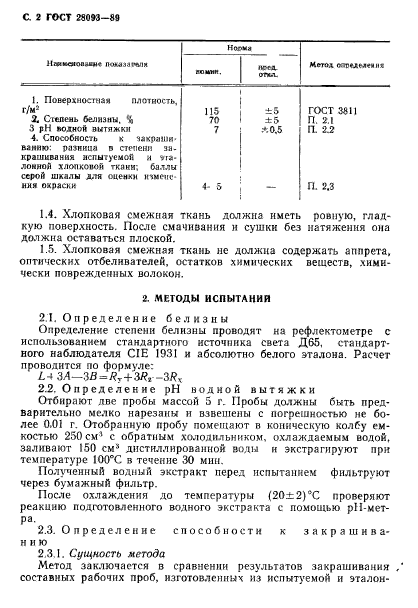

С. 2 ГОСТ 28093—89
На|им€|новаи|ие пола за геля
Hof
номтн.
>яиа
Пред
ОГК1Л.
Метод определения
1. Поверхностная плотность,
г/м2
1
115 ГОСТ 3811
2, Степень белизны, % 70 11 ± 5 П. 2.1
3 pH водной вытяжки 7 . ±0,5 П. 2.2
4. Способность к закраши­
ванию: разница в степени за­
крашивания испытуемой и эта­
лонной хлопковой ткани; баллы
серой шкалы для оценки измене­
ния окраски 4—5
1
1
!
П. 2.3
1.4. Хлопковая смежная ткань должна иметь ровную, глад­
кую поверхность. После смачивания и сушки без натяжения она
должна оставаться плоской.
1.5. Хлопковая смежная ткань не должна содержать аппрета,
оптических отбеливателей, остатков химических веществ, хими­
чески поврежденных волокон.
2. М ЕТОДЫ ИСПЫТАНИЙ
2.1. Определение белизны
Определение степени белизны проводят на рефлектометре с
использованием стандартного источника света Д65, стандарт­
ного наблюдателя CIE 1931 и абсолютно белого эталона. Расчет
проводится по формуле:
L + З А—3 В — R. у - { - 3Rz—3 Rx
2.2. Определение pH водной вытяжки
Отбирают две пробы массой 5 г. Пробы должны быть пред­
варительно мелко нарезаны и взвешены с погрешностью не бо­
лее 0,01 г. Отобранную пробу помещают в коническую колбу ем­
костью 250 см3 с обратным холодильником, охлаждаемым водой,
заливают 150 см3 дистиллированной воды и экстрагируют при
температуре 100°С в течение 30 мин.
Полученный водный экстракт перед испытанием фильтруют
через бумажный фильтр.
После охлаждения до температуры (20±2)°С проверяют
реакцию подготовленного водного экстракта с помощью рН-мет-
ра.
2.3. Определение способности к закрашива­
нию
2.3.1, Сущность метода
Метод заключается в сравнении результатов закрашивания
составных рабочих проб, изготовленных из испытуемой и эталон-

ГОСТ 28Ш— 8» С. 3
ной хлопковых смежных тканей (см. приложение), при испыта­
нии устойчивости окраски к стирке.
2.3.2. Пробы
Контрольные пробы готовят из эталонной смежной хлопко­
вой ткани, окрашенной красителем прямым синим 1 (Колор-
индекс 80) в концентрации II % от массы ткани.
Смоченную хлопковую ткань помещают в красильную ванну,
с температурой 35—40°С, содержащую 1% красителя и 15% хло­
рида натрия (NaCl) или 30% кристаллического сульфата натрия
(Na2S 04* 10Н2О). Модуль ванны 40:1. В течение 20 мин темпе­
ратуру красильной ванны повышают до 60°С. Проводят краше­
ние при этой температуре в течение 45 мин, после чего пробу
оставляют в остывающей ванне еще 15 мин. По окончании краше­
ния ткань промывают в холодной проточной воде до исчезновения
окраски промывных вод, отжимают и сушат.
При проведении испытания устойчивости окраски к стирке
при температуре (40±2)°С с использованием контрольной про­
бы закрашивание эталонной смежной ткани должно оцениваться
(3±0,5) балла серой шкалы для оценки закрашивания по ГОСТ
9733.0. Если закрашивание эталонной смежной ткани не соответ­
ствует (3±0,5) балла, то процент закрашивания контрольной
пробы следует изменить так, чтобы степень закрашивания эта­
лонной смежной хлопковой ткани была в установленных преде­
лах.
2.3.3. Подготовка к испытанию
При испытании вновь выработанной хлопковой смежной тка­
ни контрольную пробу помещают между испытуемой и эталон­
ной тканями.
2.3.4. Проведение испытания
2.3.4Л. При испытании следует соблюдать требования ГОСТ
9733.0.
2.3.4.2. Закрашивание испытуемой смежной хлопковой ткани
определяют методом устойчивости окраски к стирке.
Для проведения испытания применяют механические устрой­
ства по ГОСТ 27323.
Мыло, содержащее не более 5% влаги и удовлетворяющее сле­
дующим требованиям (относительно сухой массы):
свободная щелочь в пересчете на Ыа2СОз — не более 3 г/кг;
свободная щелочь в пересчете на NaOH — не более 1 г/кг;
общее содержание жирных веществ — не менее 850 г/кг.
Мыло не должно содержать оптических отбеливателей.
Составную рабочую пробу помещают в емкость, добавляют
необходимое количество раствора, содержащего 5 г/дм3 мыла,
предварительно нагретого до (40±2)°С. Модуль ванны 50:1.
Составную рабочую пробу обрабатывают при (40:г2)°С в течение
30 мин, после чего составную рабочую пробу вынимают, дважды

С. 4 ГОСТ 28093—89
промывают в холодной дистиллированной воде, а затем в холод­
ной проточной водопроводной воде в течение 10 мин и отжимают.
Из составной рабочей пробы удаляют швы со всех сторон, кроме
одной, и сушат на воздухе при температуре не более 60°С, при­
чем все части каждой пробы могут соприкасаться только в мес­
те оставшегося шва.
2.3.5. Оценка результатов испытания
Оценка разницы в цвете между закрашенной и эталонной и
испытуемой смежными тканями пробы проводится по серой
шкале для оценки степени закрашивания по ГОСТ 9733.0.

ГОСТ 28093—89 С. 5
ПРИЛОЖ ЕНИЕ
Справочное
ТЕРМИН И ПОЯСНЕНИЕ
Теомш Пояснение
Эталонная смежная тканьНеокрашенная ткань с показателями ка­
чества, точно соответствующими требованиям на­
стоящего стандарта, применяемая для конт­
роля качества смежной ткани нового производ­
ства

С. 6 ГОСТ 28093—89
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ВНЕСЕН Государственным комитетом СССР по стандартам
2. ПОСТАНОВЛЕНИЕМ Государственного комитета СССР по
стандартам от 11.04.89 № 980 стандарт Совета Экономической
Взаимопомощи СТ СЭВ 6066—87 «Материалы текстильные.
Ткань смежная хлопковая. Технические требования и методы
испытания» введен в действие непосредственно в качестве го­
сударственного стандарта СССР с 01.01.90
3. СТАНДАРТ ПОЛНОСТЬЮ СООТВЕТСТВУЕТ ИСО 105/F
02—85
4. СРОК ПЕРВОЙ ПРОВЕРКИ — 1998 г.
ПЕРИОДИЧНОСТЬ ПРОВЕРКИ — 10 лет.
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕН­
ТЫ
Обозначение НТД, на который
дана, ссылка
Номер пункта
ГОСТ 3811—72 1.3
ГОСТ 6611.3—73 1.1
ГОСТ 9733.0—83 2 3.2; 2Д 4,1; 2.3.5
ГОСТ 11970.0—70 1.1
ГОСТ 27323—87 2 3 4.2
Редактор Н . В . Б о б к о в а
Технический редактор М . И . М а к с и м о в а
Корректор Р . Н . К о р ч а г и н а
Сдано в наб 04 05 89 Подп в печ. 07 07.89 0,5 уел п л 0,5 уел кр отт 0,28 уч -изд л
ТНР 8 000 Цема 3 к
Ордена «Энаж Почета» Издательство стандартов, 123557, Москва!, ГСП, Новопресненский пер . 3
Тип. «Московский печатник> Москва, Лялин пер , 6 Зак. 594-
ÃÎÑÒ 28093-89
